H-001-7041 ist ein 3-Stufen-Packauswurf-Müllwagen mit Hydraulikzylinder und einem Kataloghub von 181,69 Zoll für 28YD-Frontlader- und 33YD-Seitenlader-Müllgeräteanwendungen.
Stage configuration:
3 StufenStroke:
181,69 ZollProduct description:
H Zylinder packen/auswerfenApplication:
28YD FL / 33YD SLDer Pack-/Auswurf-Hydraulikzylinder H-001-7041 ist ein dreistufiger Pack-Auswurf-Hydraulikzylinder-Müllwagen, der im HCIC-2026-Produktkatalog für Abfallentsorgungsgeräte aufgeführt ist. Der Katalog gibt ihm einen Hub von 181,69 Zoll und identifiziert seine Anwendung als H-Pack-/Auswurfzylinder für 28YD FL / 33YD SL-Geräte.

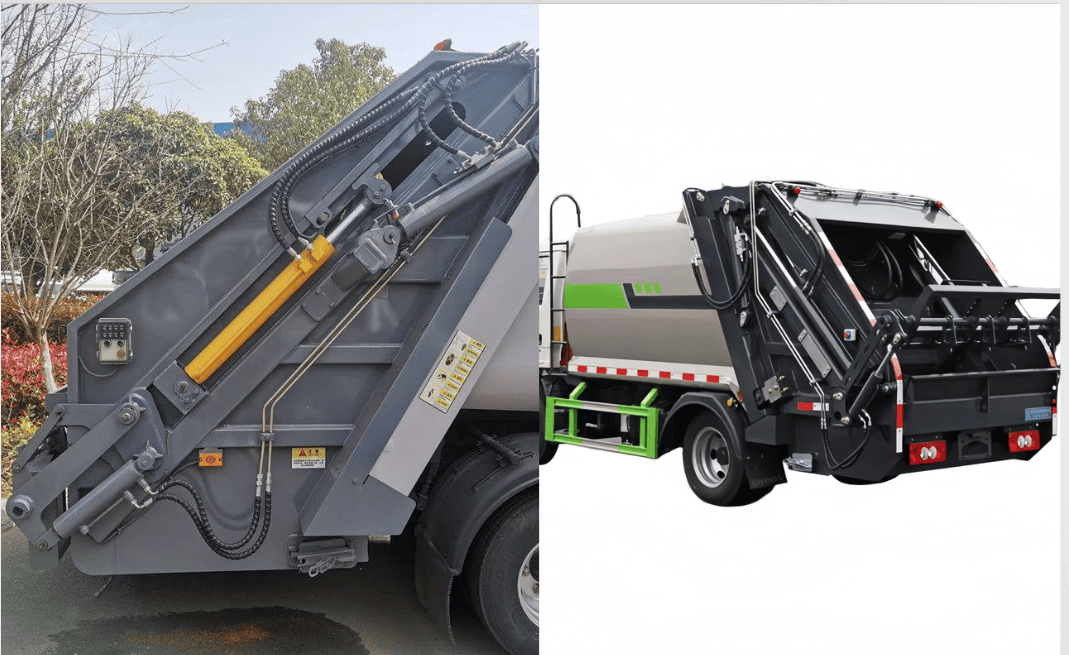

Bei diesem Modell handelt es sich nicht um einen generischen langen Zylinder, der allein durch den Hub ausgewählt wird. In einem Müllwagen arbeitet der Zylinder in einem größeren Lade-, Verpackungs- oder Auswurfmechanismus. Der verfügbare Platz, die Phasenfolge, die Befestigungspunkte, der Hydraulikkreis und die Karosseriebewegung spielen bei der Beurteilung eines Austauschs durch einen OEM oder ein Wartungsteam eine Rolle.
| Parameter | Katalogwert |
|---|---|
| Modell | H‑001‑7041 |
| Bühnenkonfiguration | 3 Stufen |
| Schlaganfall | 181,69 Zoll |
| Produktbeschreibung | H Zylinder packen/auswerfen |
| Anwendung | 28YD FL / 33YD SL |
| Quelle | HCIC-2026-Katalog, S. 7 |
Der Katalogeintrag zeigt keine modellspezifische Bohrung, Stangendurchmesser, Arbeitsdruck, geschlossene Länge, Gewicht oder Anschlussspezifikation für H-001-7041. Diese Werte sollten bei der technischen Überprüfung bestätigt werden, anstatt von einem anderen Zylinder abgeleitet zu werden.
Ein dreistufiger Teleskopzylinder verwendet ineinander verschachtelte Stufen, um einen langen linearen Verfahrweg zu ermöglichen und gleichzeitig das eingefahrene Paket kürzer zu halten als ein herkömmlicher einstufiger Zylinder mit derselben Reichweite. Bei Altgeräten kann diese Anordnung dazu beitragen, einen kompakten Montagebereich mit einem Pack- oder Auswurfmechanismus zu verbinden, der erhebliche Bewegungen erfordert.
Die Aufgabe des Zylinders besteht darin, eine kontrollierte lineare Bewegung zu erzeugen. Die umgebende Verbindung und die Abfallkörperstruktur bestimmen, wie diese Bewegung zu einer Pack- oder Auswurfbewegung wird. Der Kataloghub von 181,69 Zoll ist daher eine wichtige Referenz für die Mechanismuszeichnung, stellt jedoch keine vollständige Beschreibung des Gesamthubs der Maschine dar.
Die H Pack/Eject-Bezeichnung gibt die Katalogrolle des Zylinders in einem Abfallentsorgungsmechanismus an. Die Anwendungsreferenz 28YD FL / 33YD SL sollte als zu untersuchende Anwendungsübereinstimmung betrachtet werden, nicht als universelle Aussage zur Ausstattung für jeden Frontlader- oder Seitenladeraufbau.
Anwendungsidentität: Bestätigen Sie, ob es sich bei dem Gerät um die im Katalog angegebene Konfiguration 28YD FL / 33YD SL oder um ein anderes Karosseriedesign handelt.
Ein Langhubzylinder sollte nicht zur Korrektur einer beschädigten Führung, eines verbogenen Rahmens oder einer falschen Karosserieausrichtung verwendet werden. Wenn der Mechanismus geometrisch nicht in Ordnung ist, kann ein Austausch des Zylinders dazu führen, dass sich der Fehler nur auf einen anderen Teil des Systems verschiebt.
Im HCIC-Katalog ist der Pack-/Auswurf-Hydraulikzylinder H-001-7041 für den H-Pack/Auswurf-CYL-Service an 28YD FL / 33YD SL-Abfallgeräten aufgeführt. Dies macht das Modell relevant für OEM-Karosserieintegration, Austauschzylinderüberprüfung und Flottenwartungsprojekte, die diese Anwendungsreferenzen umfassen.
Für die endgültige Auswahl ist noch die eigentliche Maschinenzeichnung erforderlich. Aufbauvolumen, Packmechanismus, Montageanordnung, Arbeitszyklus und Hydrauliksteuerung können variieren, auch wenn die Fahrzeugkategorie ähnlich erscheint.
HCIC senden:
Mithilfe dieser Informationen kann das Modell H-001-7041 als Teil des kompletten Pack-/Auswurfmechanismus überprüft werden und nicht als isoliertes Ersatzteil behandelt werden.
Der Pack-/Auswurf-Hydraulikzylinder H-001-7041 ist ein im Katalog definierter dreistufiger Zylinder mit einem Hub von 181,69 Zoll und einer angegebenen Anwendungsreferenz von 28YD FL / 33YD SL. Sein Wert für ein OEM- oder Ersatzprojekt ist der klare Ausgangspunkt, den es den Ingenieuren bietet: Modell, Stufenanzahl, Hub und vorgesehene Ausrüstungsrolle werden im HCIC-Katalog identifiziert.
Der nächste Schritt besteht nicht darin, von Austauschbarkeit auszugehen. Reichen Sie die Zeichnung des Abfallkörpers, die Montagemaße, Informationen zum Hydraulikkreis und die Bewegungsanforderungen ein, damit HCIC den Zylinder mit der gesamten Maschine vergleichen kann.

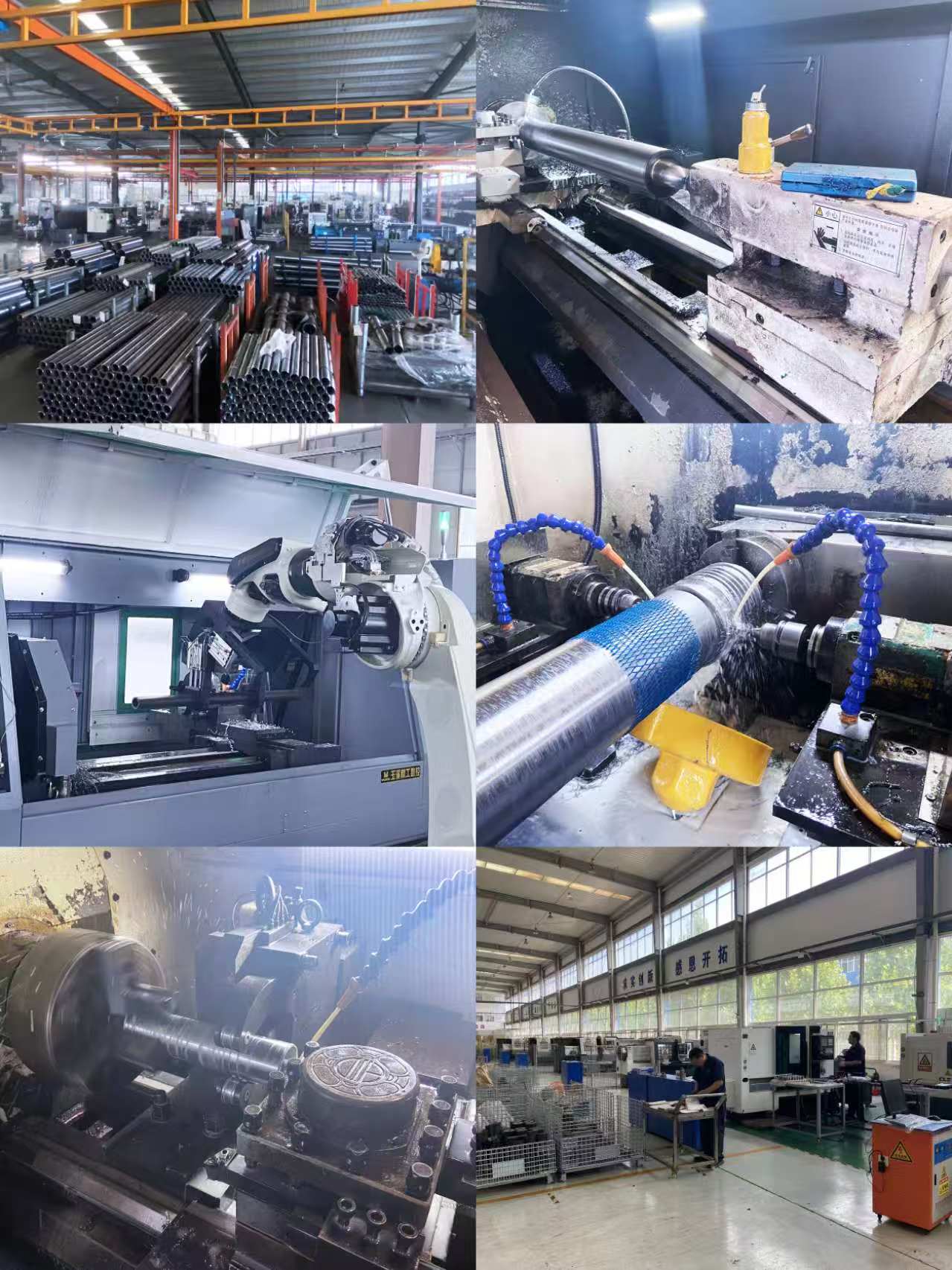

HCIC, auch bekannt als Jinan Huachen Industrial Co., Ltd., entwickelt und produziert Hydraulikzylinder, Hydraulikaggregate und zugehörige Hydraulikkomponenten für Fahrzeug-, Abfallentsorgungs- und Industrieanwendungen. Die Eignung des Produkts sollte anhand des tatsächlichen Gerätedesigns und der Betriebsbedingungen bestätigt werden.
