620 Kraftaufzug

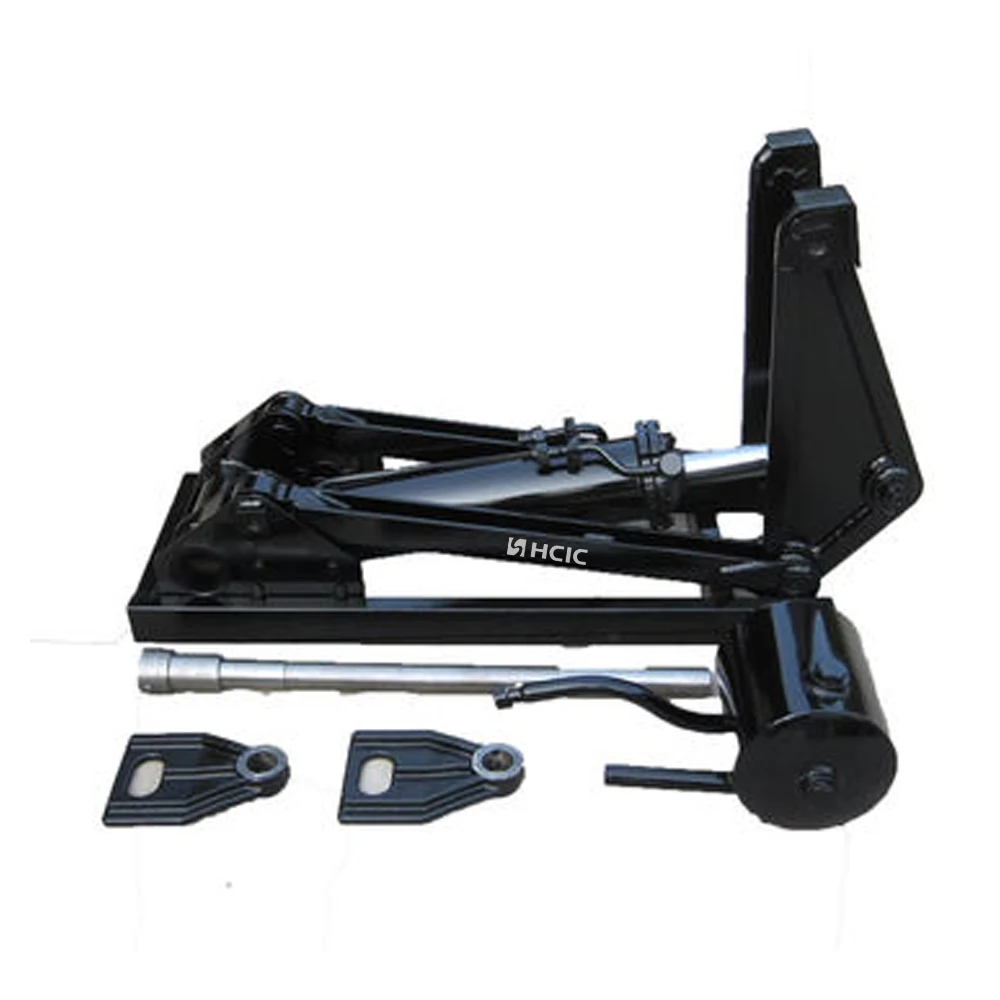

Als professioneller Hersteller bieten wir zuverlässige maßgeschneiderte Hydrauliklösungen. Die amerikanische Scherenhebebühne Modell 620 von HCIC passt auf 20–25 Fuß große Muldenkipper und ist ideal für den Transport von Muldenkippern, Abbrucharbeiten und das Abkippen von landwirtschaftlichen Betrieben. Mit einer Hebelstruktur von 37,5 Zoll und einem Zylinder mit 6 Zoll Bohrung liefert er eine starke Ausbrechkraft und eine stabile Hubleistung. Sein verdrehungsfreies Drehgelenk, die gehärteten Stifte und das Roboterschweißen verhindern ein Verdrehen des Rahmens und gewährleisten eine lange Haltbarkeit für den Schwerlast-Lkw-Einsatz.

I. Die Geometrie der Ausbruchskraft: Warum Modell 620 gewinnt

Der Leverage-Vorteil Der Kauf von Eisen ist einfach, aber der Kauf von Leverage ist ein technisches Problem. Das Modell 620 Power Hoist ist für einen spezifischen Montageabstand von 37,50 Zoll (Abmessung B) ausgelegt. Dies ist keine Zufallszahl; Dabei handelt es sich um den berechneten Drehpunkt, der erforderlich ist, um die Ausbrechkraft während der ersten 10 Grad Hub zu maximieren. Im Schwerlasttransport geraten Standardzylinder hier ins Stocken. Unsere 6-Zoll-Zylinderbohrung (Abmessung D) arbeitet mit dem „Verstärkerrahmen“ zusammen, um den Hydraulikdruck in ein lineares Drehmoment umzuwandeln, das verhindert, dass sich Ihre Kippmulde bei einer außermittigen Last verdreht.

II. Technische Parameter des Modells 620

III. Entwicklung des „Zero-Twist“-Drehpunkts: Kernfunktionen

• Der 37,5-Zoll-Hebelbogen:Im Gegensatz zu Einheiten mit kurzem Rahmen verwendet das Modell 620 ein verbreitertes Bogendesign. Diese Geometrie zwingt die Mulde dazu, perfekt im rechten Winkel zum Fahrgestell zu bleiben, wodurch die Rahmenbiegung, die auf unebenen Baustellen zu Überschlägen führt, effektiv unterbunden wird.

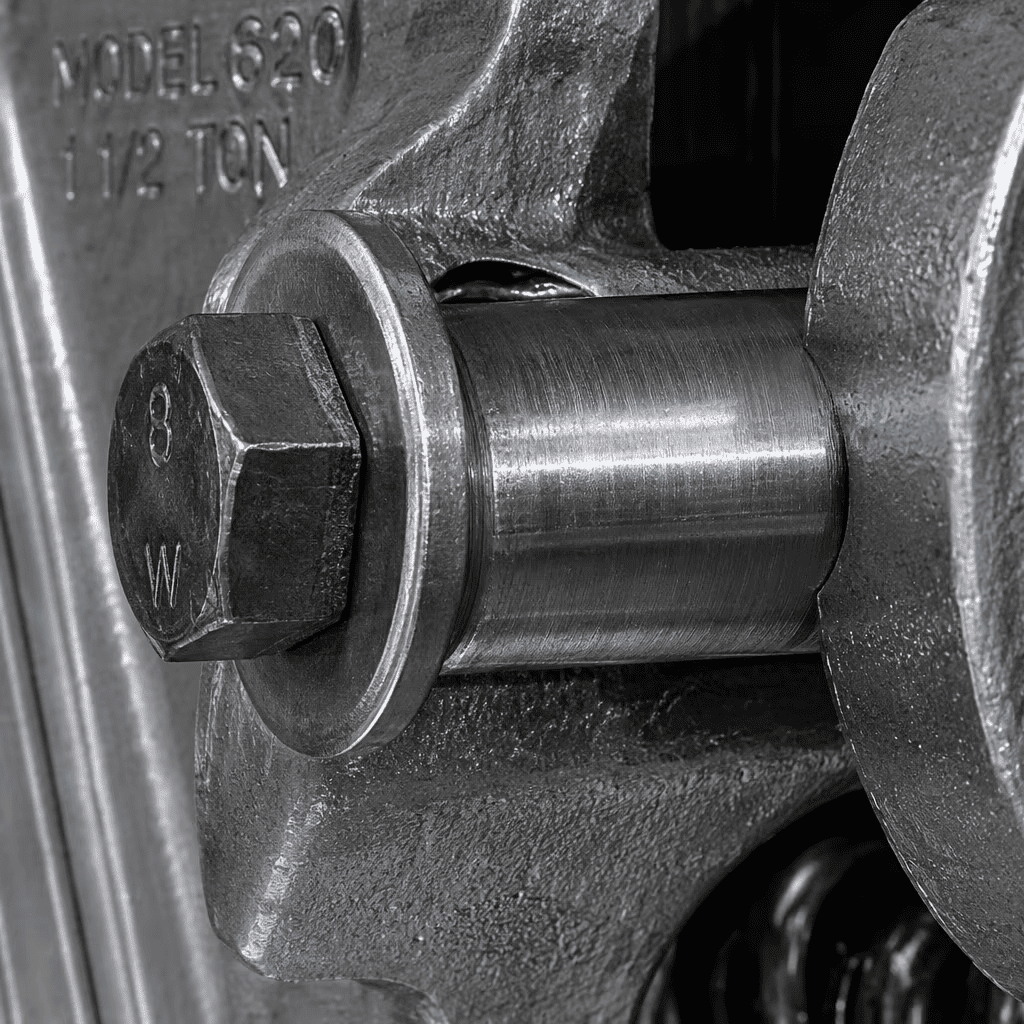

• Induktionsgehärtete Ritzeldrüsen:Wir haben die Drehpunkte aus Weichmetall entfernt, die in Budget-Geräten zu finden sind. Unsere Scherenhebebühnen vom amerikanischen Typ sind mit induktionsgehärteten Bolzen (HV600+) ausgestattet, die dem „Ovalitäts“-Verschleiß widerstehen, der durch hohe Lastverschiebungen verursacht wird.
• Roboter-Impulsschweißen:Bei Anwendungen mit hohem Drehmoment vertrauen wir nicht auf manuelles Schweißen. Unsere Rahmen werden mit gepulsten Robotersystemen verschmolzen, die ein tiefes Eindringen in die 0,5 Zoll dicken Stahlplattenverbindungen gewährleisten. Punkt.

IV. Anwendungsszenarien: Wo die 620/625 dominiert

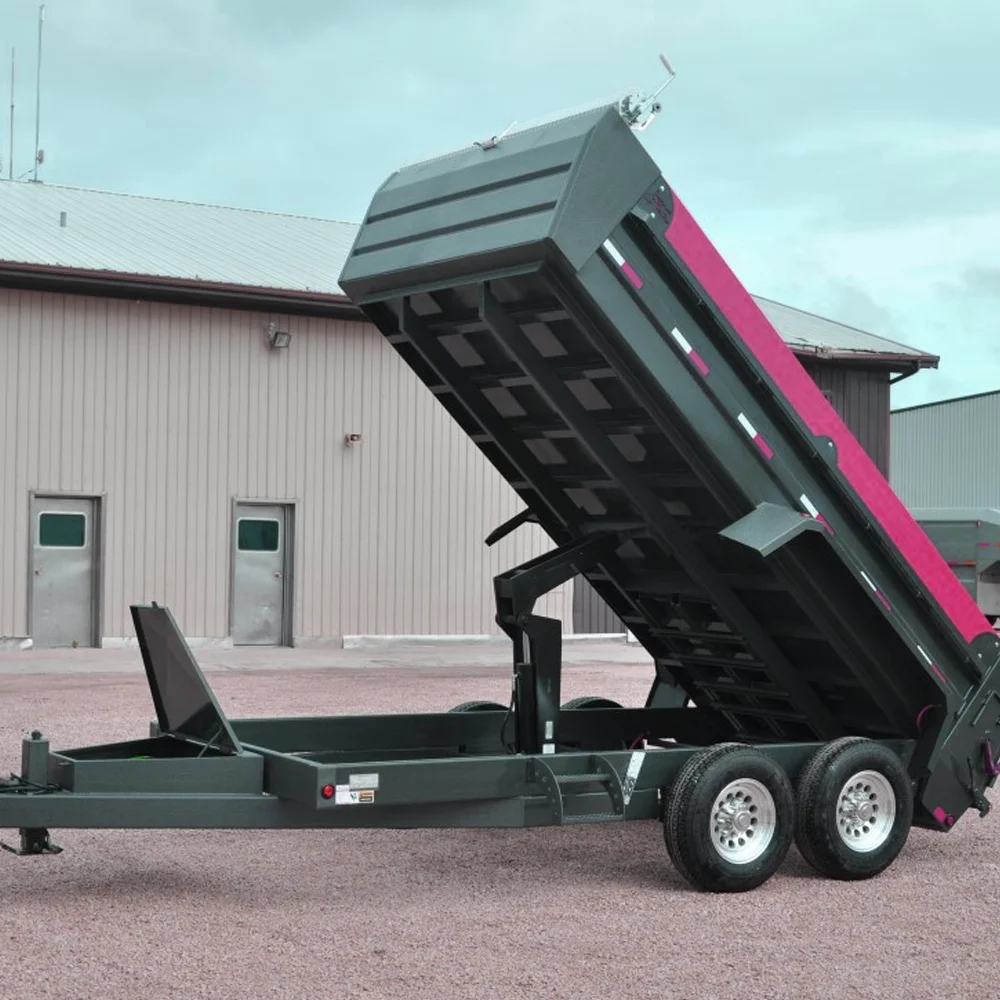

• 20-25 Fuß Kippmulden:Ideal für Berufsfahrzeuge mit langem Fahrgestell, bei denen die Stabilität ein großes Sicherheitsrisiko darstellt.
• Abbruchtransporte:Handhabung von zerklüftetem Beton und Stahlbewehrungsstäben, bei denen sich der Lastschwerpunkt ständig verschiebt.
• Schweres Ag-Tipping:Große Kornkörper, die in weichen Bodenverhältnissen eingesetzt werden und einen selbststabilisierenden Hubmechanismus erfordern.

IV. Häufig gestellte Fragen zu Scherenhebebühnen

F: Warum „stottert“ mein Hebezeug während der letzten Ausfahrphase?

A: Dies ist normalerweise eine Belüftung oder eine nicht übereinstimmende Durchflussrate. Für einen amerikanischen Scherenhubwagen mit 6,00 Zoll Bohrung muss Ihre Pumpe eine konstante Förderleistung von 15 bis 20 GPM liefern. Wenn der Durchfluss zu gering ist, kavitiert das Öl an der 25,00 Zoll-Hubmarke, was zu dieser sprunghaften Bewegung führt.

F: Kann ich für die Montagewinkel Standardschrauben der Güteklasse 5 verwenden?

A: Auf keinen Fall. Die Scherkräfte auf ein Modell 625 sind immens. Sie müssen Flanschschrauben der Güteklasse 8 (oder metrisch 10.9) verwenden. Klasse 5 dehnt sich, was zu einer „Schwenkneigung“ und schließlich zum Bruch der Befestigungsösen führt.

F: Mein Maß „E“ stimmt nicht mit dem Katalog überein. Habe ich es falsch montiert?

A: Das Maß „E“ ist die maximale Ausdehnung basierend auf unserer Drehpunktgeometrie. Wenn sich Ihr Kippscharnier zu weit hinten befindet, wird die effektive Ausladung eingeschränkt. Überprüfen Sie immer den Versatz zwischen hinterem Scharnier und Drehpunkt, bevor Sie das Chassis bohren.

V. Fazit: Zuverlässigkeit ist eine messbare Größe

Bei HCIC verkaufen wir kein „Glück“. Wir verkaufen 37,5 Zoll dokumentierte mechanische Hebelwirkung. Wenn Sie es satt haben, zu sehen, wie sich Ihre LKW-Rahmen unter Volllast verbiegen, ist es an der Zeit, auf den 620/625-Standard umzusteigen. Sind Sie bereit für die vollständige CAD-Integrationsdatei für Ihr spezifisches Chassis? Kontaktieren Sie noch heute unser Engineering-Team.
