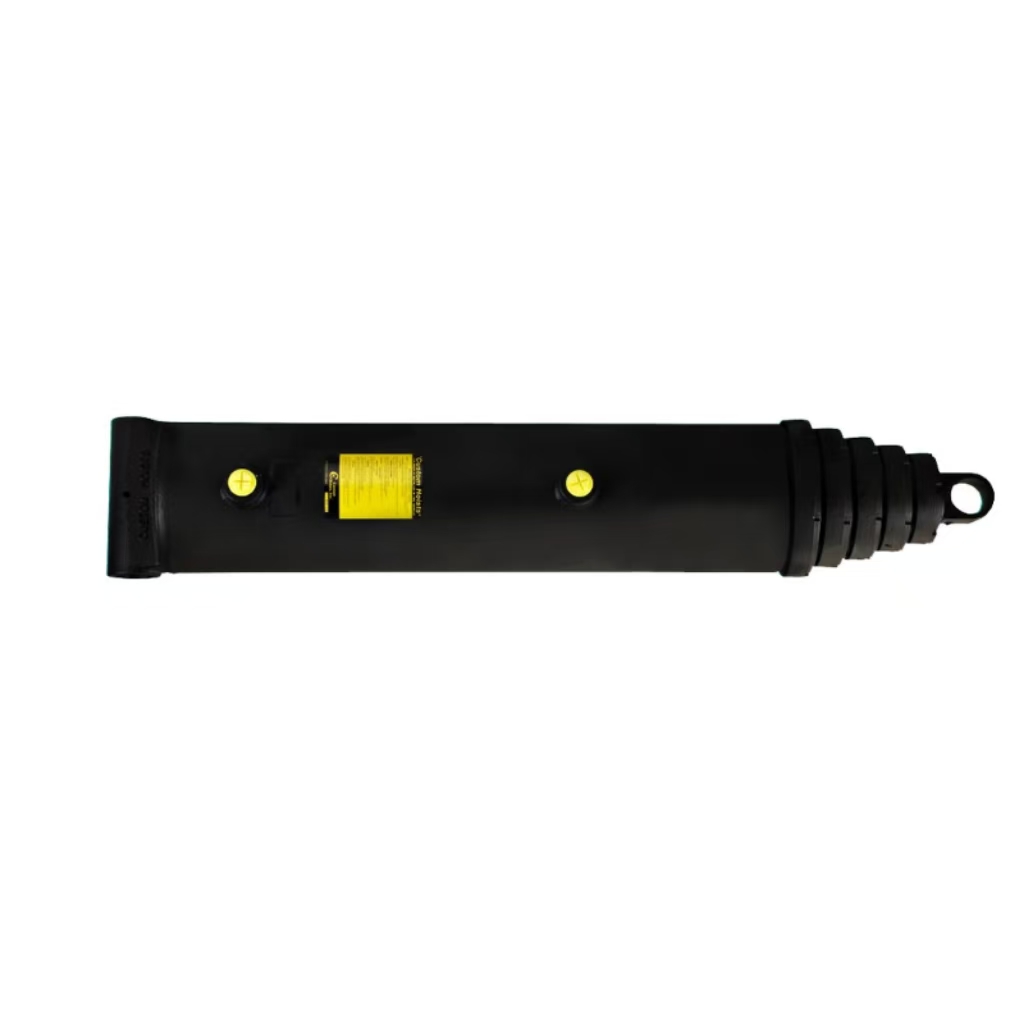

Dieser einfachwirkende CH-Teleskopzylinder ist auf Stabilität und einfache Wartung ausgelegt und verfügt über eine Querrohrmontage, polierte Stahlstufen und eine Grundierung. Die V-Packung dichtet bei hohem und niedrigem Druck ab, während externe Packungsmuttern für zusätzlichen Halt sorgen und die Wartung vereinfachen.
Body o.d.:
9,5 ZollStroke:
279,25 ZollPSI:
2000Retracted:
77,5 ZollQuerrohrmontage ist Standard
Es sind kundenspezifische und Zapfenausführungen erhältlich
Wiederaufbaubar
Die V-Packung sorgt für eine Abdichtung bei hohem und niedrigem Druck
Externe Packungsmuttern bieten zusätzlichen Halt für Rohre und vereinfachen die Wartung
Polierte Stahlbühnen
Grundierung fertig
Die aufgeführten Bände sind im Vollauszug
| Gewicht: | 746,00 Pfund |
| Bohrung: | 8 Zoll |
| Schlaganfall: | 279,25 Zoll |
| Körper-Außendurchmesser: | 9,5 Zoll |
| PSI: | 2000 |
| Stangendurchmesser: | N / A |
| Pin-Durchmesser: | N / A |
| Zurückgezogen: | 77,5 Zoll |
| Erweitert: | 356,75 Zoll |
| Portgröße: | 1,0 NPTF |
| Säulenlast: | 100.520 bei 2000 PSI |
| Montage: | Querrohr |
| Etappen: |
Fünf |
Dieses spezielle CH-Modell verfügt über eine Bohrungsabmessung von 8 Zoll gepaart mit einem kumulierten effektiven Hub von 279,25 Zoll, mit einer eingefahrenen Gesamtlänge von 77,5 Zoll und einer vollständig ausgefahrenen Abmessung von 356,75 Zoll. Der Nenndauerbetriebsdruck ist auf 2000 PSI festgelegt, und jeder fertige Zylinder durchläuft vor dem Versand werkseitig einen hydrostatischen Bersttest bei 5000 PSI, um versteckte Leckagerisiken auszuschließen. Das Hauptrohr mit einem Außendurchmesser von 9,5 Zoll und einem Gewicht von 746 Pfund pro Einheit verfügt über ein verdicktes, nahtloses Stahlrohr, um sich gegen seitliche Stöße durch unebene Bergbau- und Offroad-Transportstraßen zu schützen. Stangendurchmesser und Bolzendurchmesser sind mit „NA“ gekennzeichnet, da diese einfachwirkende Teleskopkonstruktion zum Heben von Lasten auf einer sequentiellen Zylinderverlängerung anstelle einer freiliegenden Kolbenstange basiert.
