Sehen Sie sich die Abmessungen des Doppelgabelkopf-Hydraulikzylinders 53-4592-106, den Hub von 106,06 Zoll, den 3/4-Zoll-NPTF-Anschluss und das Kataloggewicht von 208 Pfund für OEM-Geräte mit langem Hub an.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:

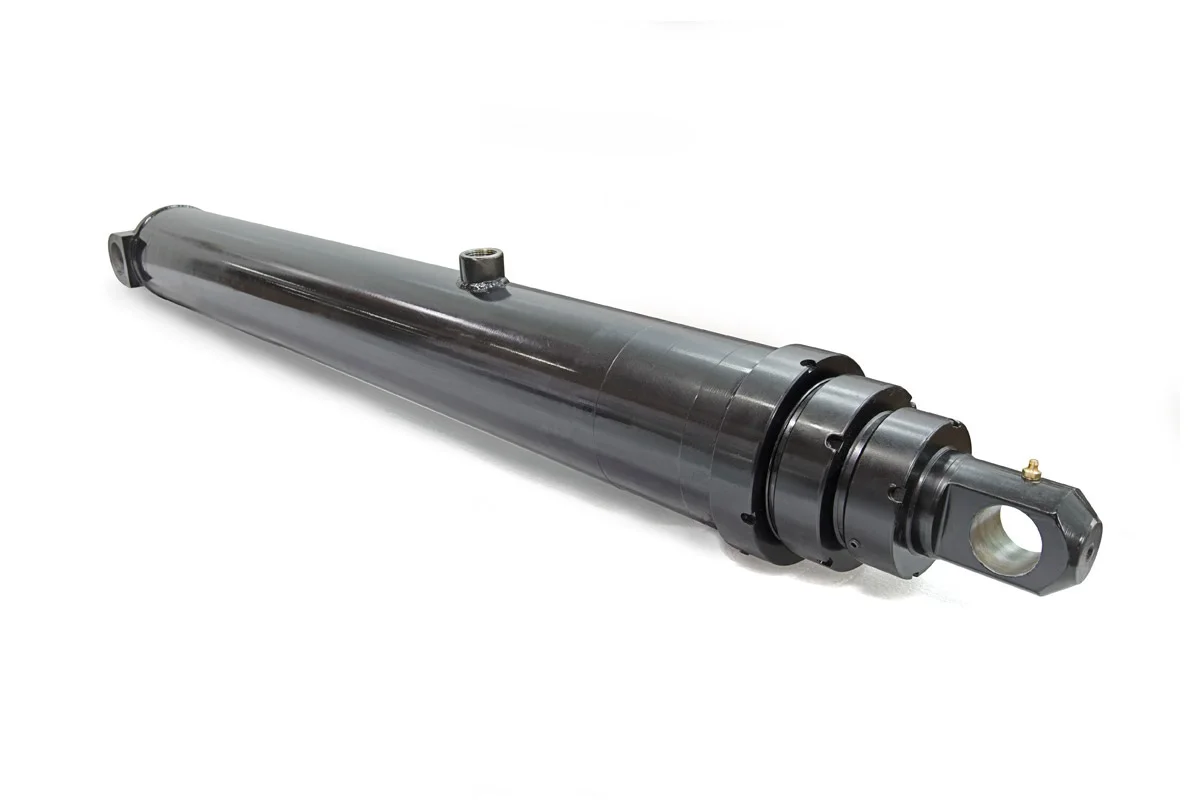

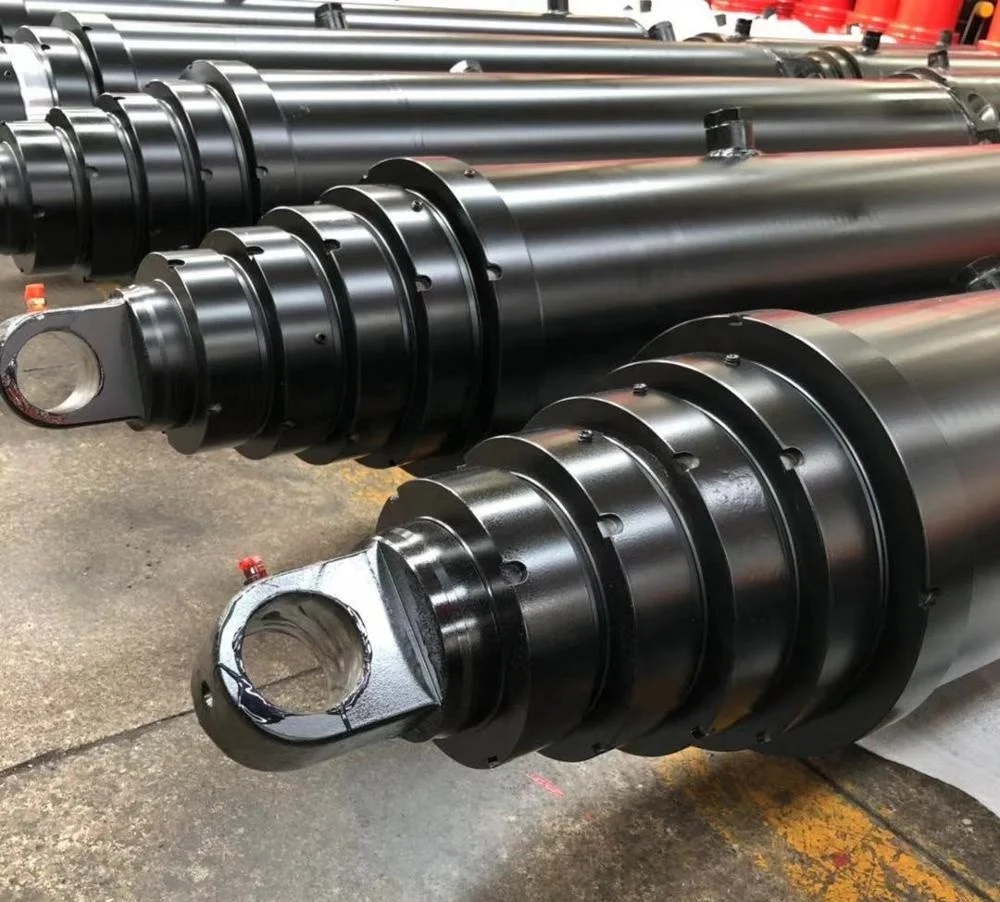

3/4 in NPTFDer Doppelgabelkopf-Hydraulikzylinder 53-4592-106 ist ein Langhubmodell der Serie 4000, das im HCIC-2026-Katalog aufgeführt ist. Sein Kataloghub von 106,06 Zoll stellt eine andere Installationssituation dar als ein kompakter Aktuator: Die Maschine muss Platz für eine lange Änderung des Stift-Mittelpunkt-Abstands haben, und die Halterungen und Schläuche müssen während der gesamten Bewegung kontrolliert bleiben.
Für einen OEM-Hersteller oder ein Wartungsteam ist die vollständige Maßreihe der nützliche Ausgangspunkt. Es umfasst Hub, geschlossene Länge, ausgefahrene Länge, Montageabmessungen, Anschluss, Ölvolumen und Gewicht. Mithilfe dieser Werte können Ingenieure das Modell mit einem vorhandenen Zylinder oder einem neuen Maschinenlayout vergleichen, bevor sie ein Projektangebot anfordern.

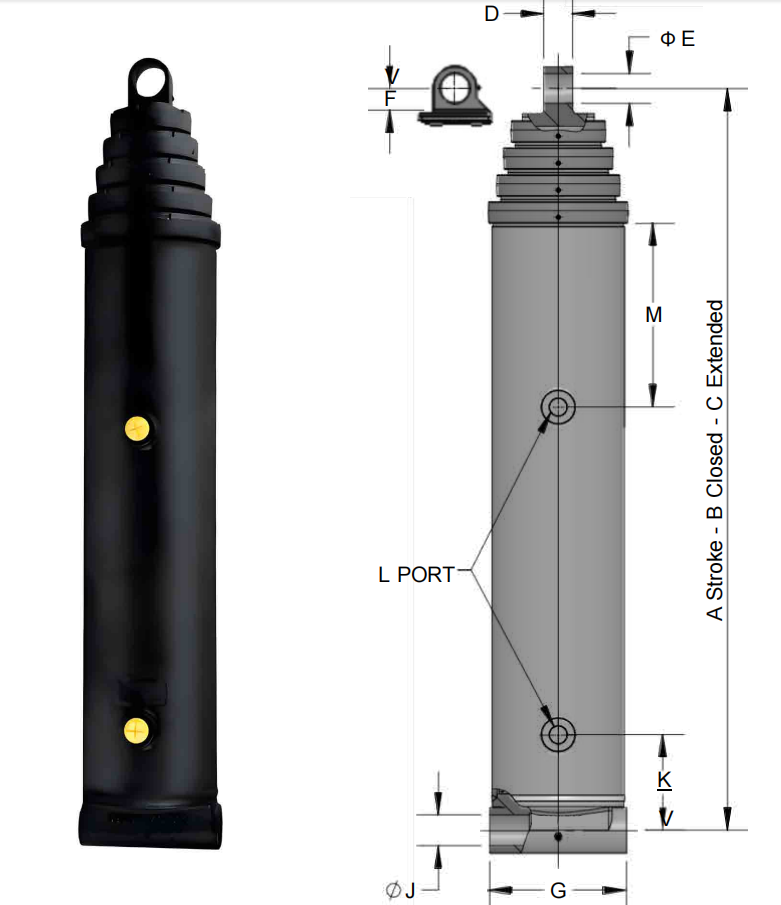

| Artikel | Zollwert | Metrischer Wert |
|---|---|---|
| Modell | 53-4592-106 | 53-4592-106 |
| Serie | 4000er-Serie | 4000er-Serie |
| Schlaganfall, A | 106,06 Zoll | 2.694 mm |
| Geschlossene Länge, B | 48,00 Zoll | 1.219 mm |
| Erweiterte Länge, C | 154,06 Zoll | 3.913 mm |
| Maß D | 1,50 Zoll | 38 mm |
| Maß E | 2,06 Zoll | 52 mm |
| Maß F | 2,00 Zoll | 51 mm |
| Maß G | 7,00 Zoll | 178 mm |
| Maß J | 2,06 Zoll | 52 mm |
| Maß K | 19,50 Zoll | 495 mm |
| Hafen | 3/4 in NPTF | 3/4 in NPTF |
Der Katalog bietet keine universelle Druck-, Belastungs- oder Lebensdauergarantie für 53-4592-106. Für die endgültige Auswahl sind der tatsächliche Lastpfad der Maschine, die hydraulischen Bedingungen und eine Sicherheitsüberprüfung erforderlich.
Ein Pin-to-Pin-Zylinder funktioniert nicht isoliert. Der feste Stift, der bewegliche Stift und der verbundene Mechanismus definieren die Bewegung. Für die 53-4592-106 sind im Katalog 48,00 Zoll im geschlossenen Zustand und 154,06 Zoll im ausgefahrenen Zustand aufgeführt. Die Maschine benötigt daher einen kontrollierten Weg über eine große Änderung des Stiftmittenabstands.
Ordnen Sie vor der Montage die beiden Endpositionen und mehrere Zwischenpositionen zu. Überprüfen Sie, ob der Zylinder im vorgesehenen Winkelbereich bleibt, ob die Montagehalterungen die Last in die richtige Richtung tragen und ob die umgebende Struktur Raum für die Bewegung von Körper, Stange, Stiften und Schlauch lässt.
Ein langer Hub macht auch das Routing wichtiger. Die Schläuche müssen der beweglichen Baugruppe folgen, ohne sich zu dehnen, zu hängen oder am Rahmen zu reiben. Serviceteams sollten in der Lage sein, den Anschluss und die Montagehardware zu erreichen, ohne nicht damit verbundene Geräte zu demontieren.
Die Katalogmaße D, E, F, G, J und K bilden den maßlichen Ausgangspunkt für die Montageanordnung. Vergleichen Sie sie mit der Maschinenzeichnung, anstatt davon auszugehen, dass der lange Hub die einzige Einbauanforderung ist.
Der 3/4-Zoll-NPTF-Anschluss muss mit der bestehenden hydraulischen Installations- und Montagepraxis übereinstimmen. Überprüfen Sie den Adapter, die Dichtungsmethode, den Schlauchbiegeradius und die Anschlussausrichtung, bevor der Zylinder in einem begrenzten Raum installiert wird.
In der Produktzeile sind 1,7 Gallonen Füllölvolumen und 6,0 Gallonen erweitertes Ölvolumen aufgeführt. Das Hydrauliksystem muss über ausreichend nutzbares Vorratsvolumen für Zylinder, Schläuche, Ventilblock und tatsächliche Betriebsposition verfügen. Bei diesen Katalogwerten handelt es sich nicht um eine vollständige Berechnung der Reservoirgröße.
Das angegebene Gewicht beträgt 208 Pfund. Dieser Wert ist beim Transport, der Installationsplanung und der Halterungskonstruktion wichtig. Sorgen Sie für eine sichere Hebemethode und stellen Sie sicher, dass die Maschinenstruktur den Zylinder tragen und die Arbeitslast über die Bolzenverbindungen übertragen kann.

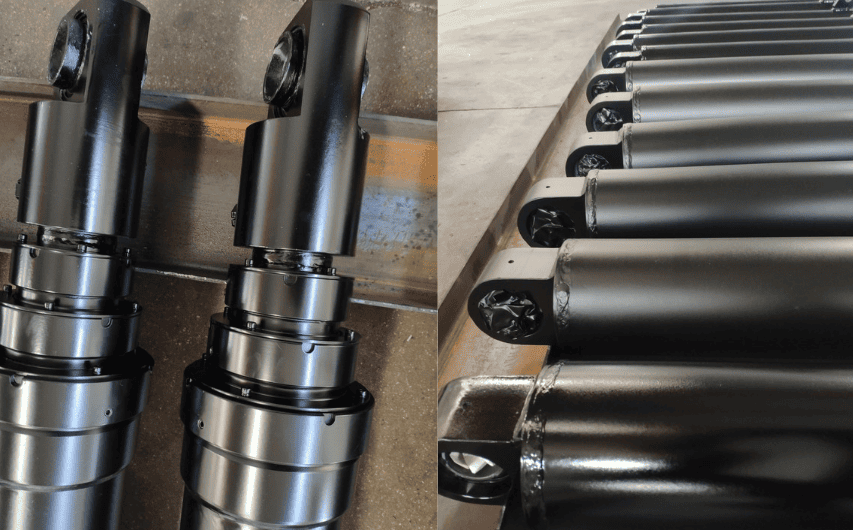

Der Artikel 53-4592-106 kann für OEM-Geräte mit langem Hub und Ersatzprojekte geprüft werden, die einen Pin-to-Pin-Zylinder verwenden. Es ist ein Kandidat für Mechanismen, bei denen die festen und beweglichen Befestigungspunkte bei voller Ausdehnung weit voneinander entfernt sind, sofern die Maschinengeometrie mit den Katalogabmessungen übereinstimmt.
Ein Angebot sollte nicht allein auf der Modellnummer basieren. HCIC benötigt zur Beurteilung der Anwendung die Maschinenzeichnung oder genaue Feldmessungen, Betriebsdruck, Lastrichtung, Taktfrequenz, Bolzendetails und hydraulische Verbindungsinformationen.
Der Pin-zu-Pin-Hydraulikzylinder 53-4592-106 ist eine Langhuboption der 4000er-Serie für Mechanismen, die eine definierte Änderung des Pin-Center-Abstands erfordern. Sein Hub von 106,06 Zoll, die geschlossene Länge von 48,00 Zoll, die erweiterte Länge von 154,06 Zoll, der 3/4-Zoll-NPTF-Anschluss, der Füllwert von 1,7 Gallonen, der erweiterte Wert von 6,0 Gallonen und das Kataloggewicht von 208 Pfund bieten einem OEM-Team eine präzise Grundlage für die erste Überprüfung der Passform.
Senden Sie vor der Bestellung die vollständige Bewegungsgeometrie, Montagedetails, Hydraulikdaten und den Handhabungsplan an HCIC. Diese Informationen werden benötigt, um festzustellen, ob dieses Langstreckenmodell zur kompletten Maschine passt.
HCIC, auch bekannt als Jinan Huachen Industrial Co., Ltd., liefert Hydraulikzylinder, Hydraulikaggregate und zugehörige Komponenten für Fahrzeug-, Abfallentsorgungs-, Bau- und Industrieausrüstung. Die Produkteignung sollte anhand des gesamten Maschinendesigns und der geltenden Sicherheitsanforderungen bestätigt werden.
