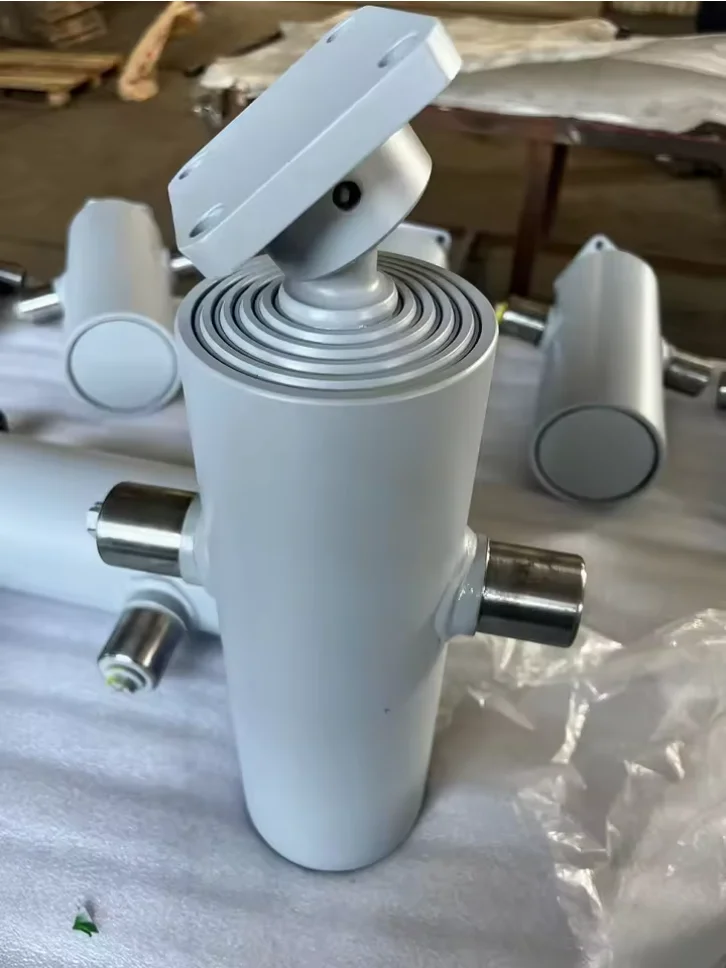

Der 4TG-E130x1307 ist ein vierstufiger hydraulischer Unterboden-Teleskopzylinder für Muldenkipper mit einem Hub von 1.307 mm, einem maximalen Arbeitsdruck von 180 bar und einer Katalog-Kippreichweite von 15–25 Tonnen.
Number of stages:
4 StufenStroke:
1.307 mmMass:
58 kgWorking volume:
13,7 lDer 4TG-E130x1307 ist ein vierstufiger Teleskop-Hydraulikzylinder mit Kippanhängerunterbau, der im HCIC-2026-Katalog aufgeführt ist. Es ist Teil der leichten Unterbodenserie für Seitenkipper- und Dreiseitenkipper-Anhänger, bei denen ein langer Hub unter die Karosserie und das Fahrgestell passen muss.
Das Modell bietet einen definierten Ausgangspunkt für eine OEM- oder Ersatzzylinderüberprüfung: vier Stufen, 1.307 mm Hub, 180 bar maximaler Arbeitsdruck und ein Katalog-Kippkapazitätsbereich von 15–25 Tonnen. Der Zylinder sollte vor dem Kauf auf den kompletten Anhängeraufbau, den Hydraulikkreis und die Montageanordnung abgestimmt werden.
| Parameter | Katalogwert |
|---|---|
| Modell | 4TG-E130x1307 |
| Produkttyp | Unterboden-Teleskop-Hydraulikzylinder |
| Anzahl der Stufen | 4 |
| Schlaganfall | 1.307 mm |
| Masse | 58 kg |
| Arbeitsvolumen | 13,7 l |
| Maximaler Arbeitsdruck | 180 bar |
| Katalog-Kippkapazitätsbereich | 15–25 Tonnen |
| Maß L | 545 mm |
| Maß A | 216 mm |
| Maß B | 329 mm |
| Maß C | 132 mm |
| Maß D | 92 mm |
| Maß E | 58 mm |
Die oben genannten Werte stammen aus der Tabelle „Unterbau-Teleskop-Hydraulikzylinder“ im mitgelieferten Katalog HCIC-2026, PDF-Seite 18. In der gedruckten Tabelle zeigt die Zeile für 4TG-E130x1307 vier Stufen, einen Hub von 1.307 mm, eine Masse von 58 kg, ein Arbeitsvolumen von 13,7 l und einen maximalen Arbeitsdruck von 180 bar.

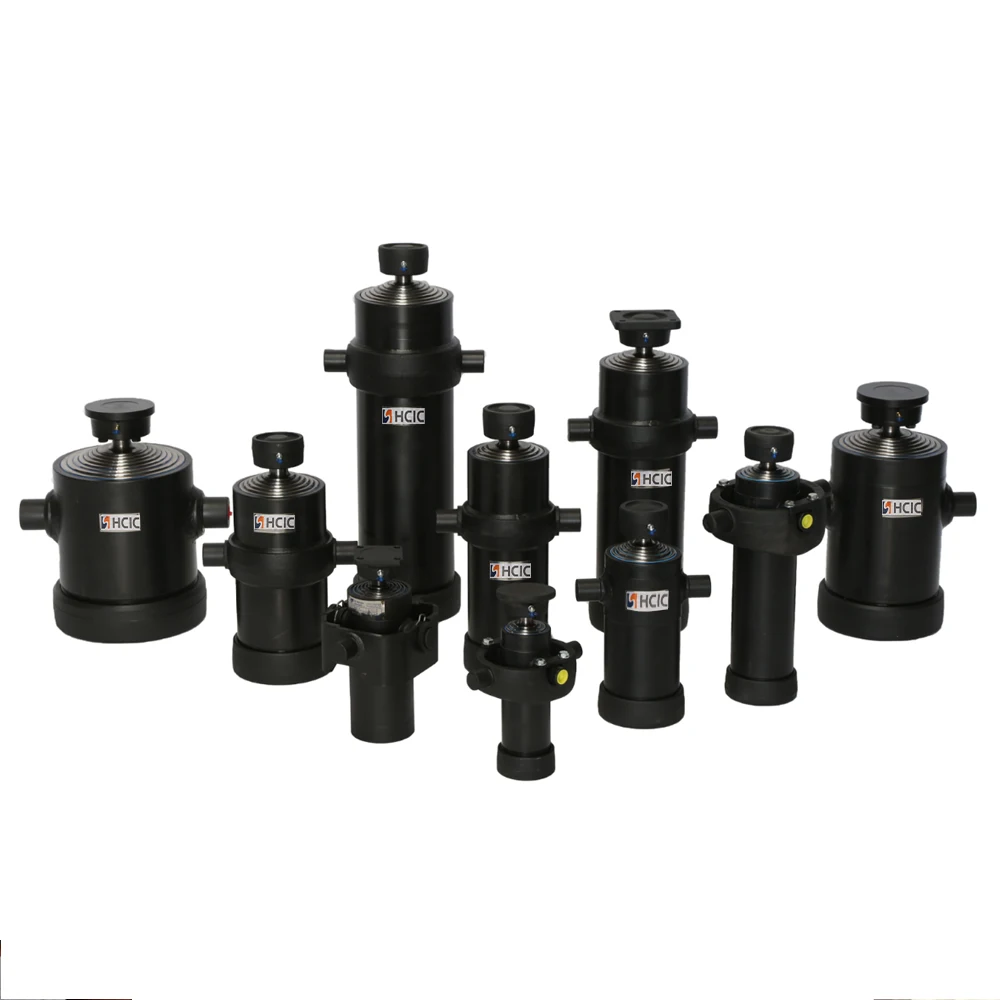

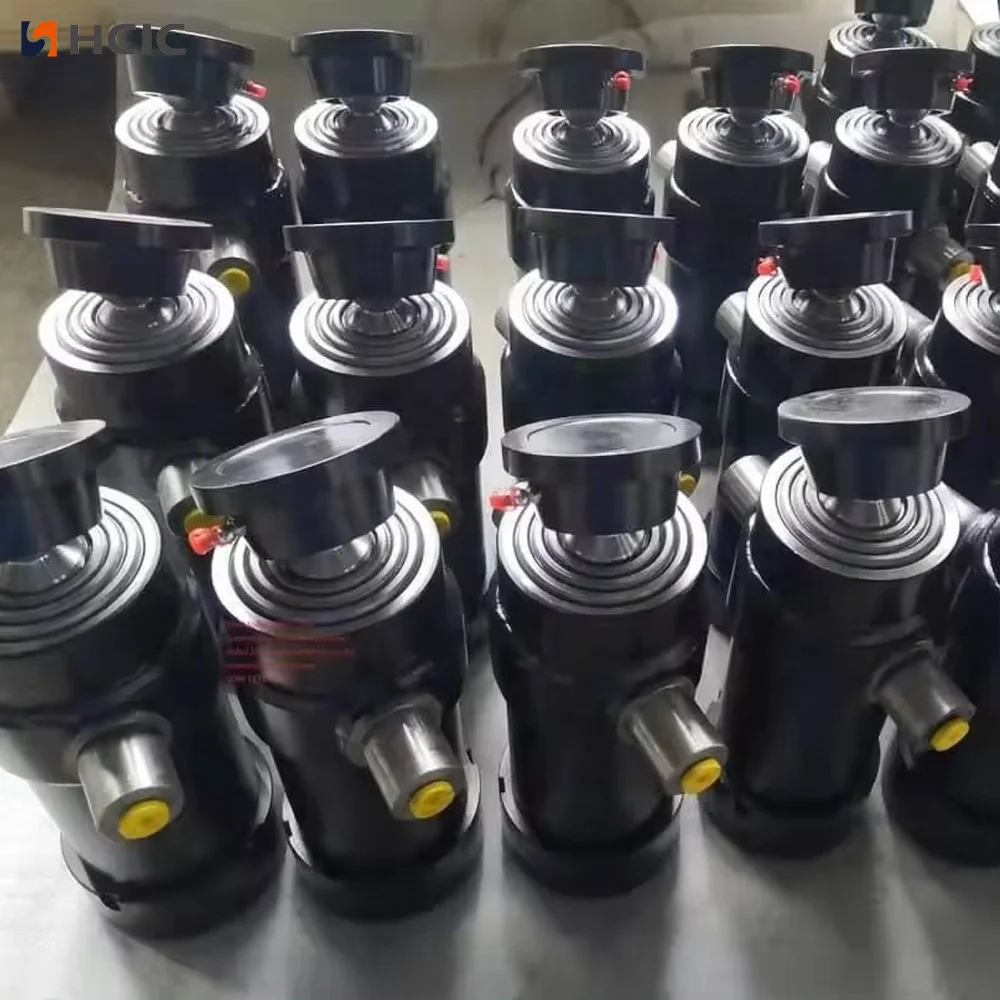

Ein Teleskopzylinder nutzt ineinander verschachtelte Stufen, um eine längere Arbeitsbewegung zu erzeugen, ohne dass im eingefahrenen Zustand die volle Ausfahrlänge benötigt wird. Diese Anordnung ist bei Kippanhängern nützlich, bei denen der verfügbare Platz unter der Mulde begrenzt ist, das Kippsystem aber dennoch ausreichend Bewegung benötigt.
Der 4TG-E130x1307 verfügt über vier Stufen und einen angegebenen Hub von 1.307 mm. Sein L-Maß von 545 mm bietet einen Ausgangspunkt für die Planung geschlossener Räume, bei der Installation müssen jedoch auch die Zylinderwiege, die Bolzen- oder Ösenverbindung, die Fahrgestellelemente, die Schläuche und der gesamte Bewegungsweg des Kippaufbaus berücksichtigt werden.
Der Zylinder bestimmt nicht selbst das Kippergebnis. Scharnierposition, Körpergewicht, Lastverteilung, Kippwinkel, Pumpenfluss und Entlastungsschutz beeinflussen alle die während des Zyklus erforderliche Kraft und Geschwindigkeit.
Beginnen Sie mit dem aufgeführten L-Maß und den A–E-Einbaumaßen. Vergleichen Sie diese mit der Anhängerzeichnung oder der gemessenen Montagefläche. Überprüfen Sie dann den Zylinder über den gesamten Kippwinkel. Ein Zylinder kann sich bei geschlossener Karosserie vom Fahrgestell lösen, beim Anheben der Karosserie jedoch einen Querträger oder eine Halterung berühren.

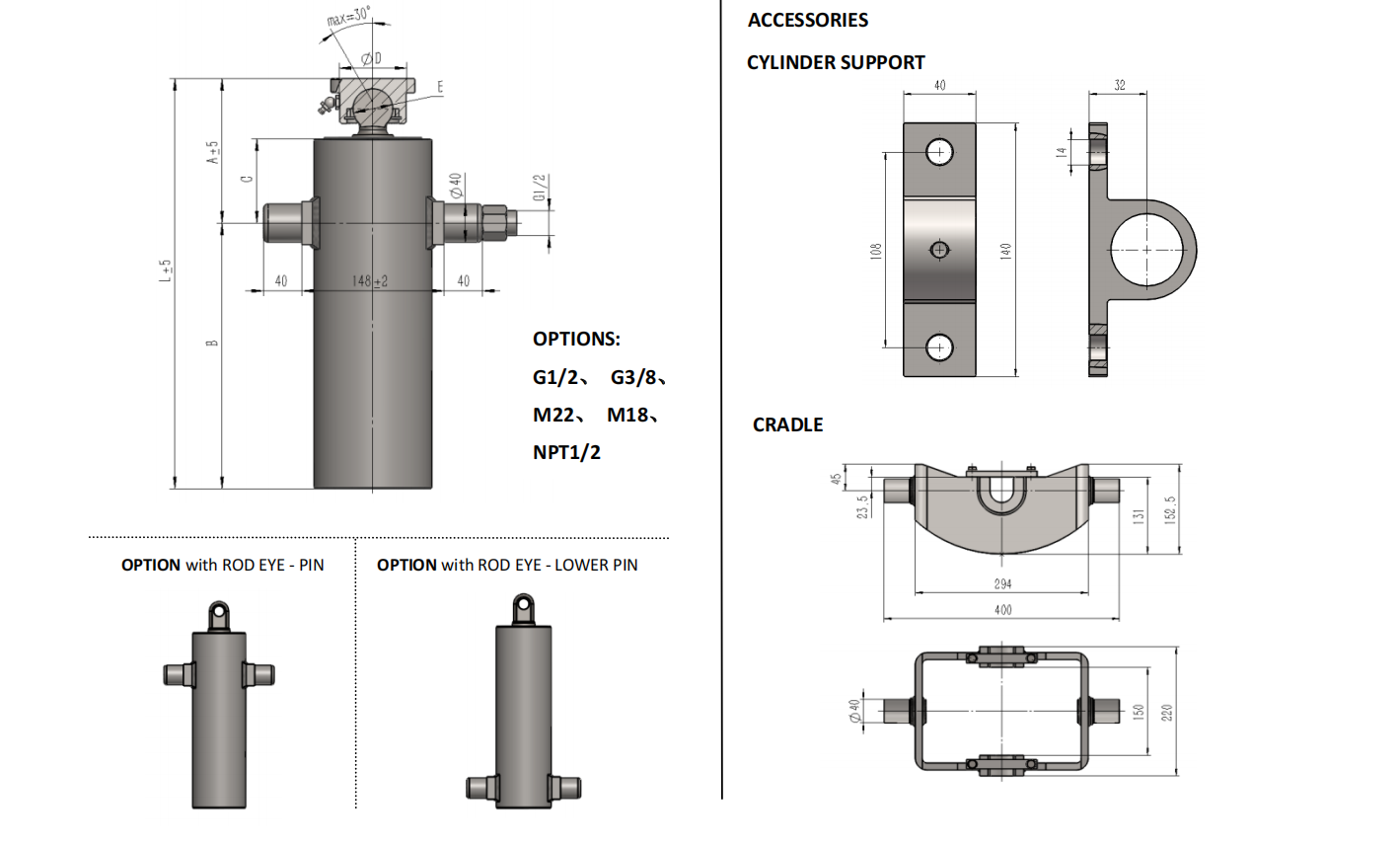

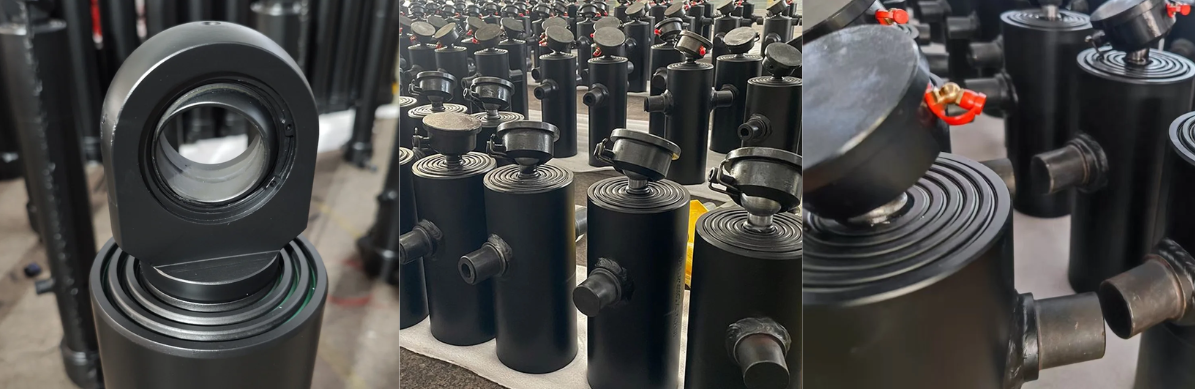

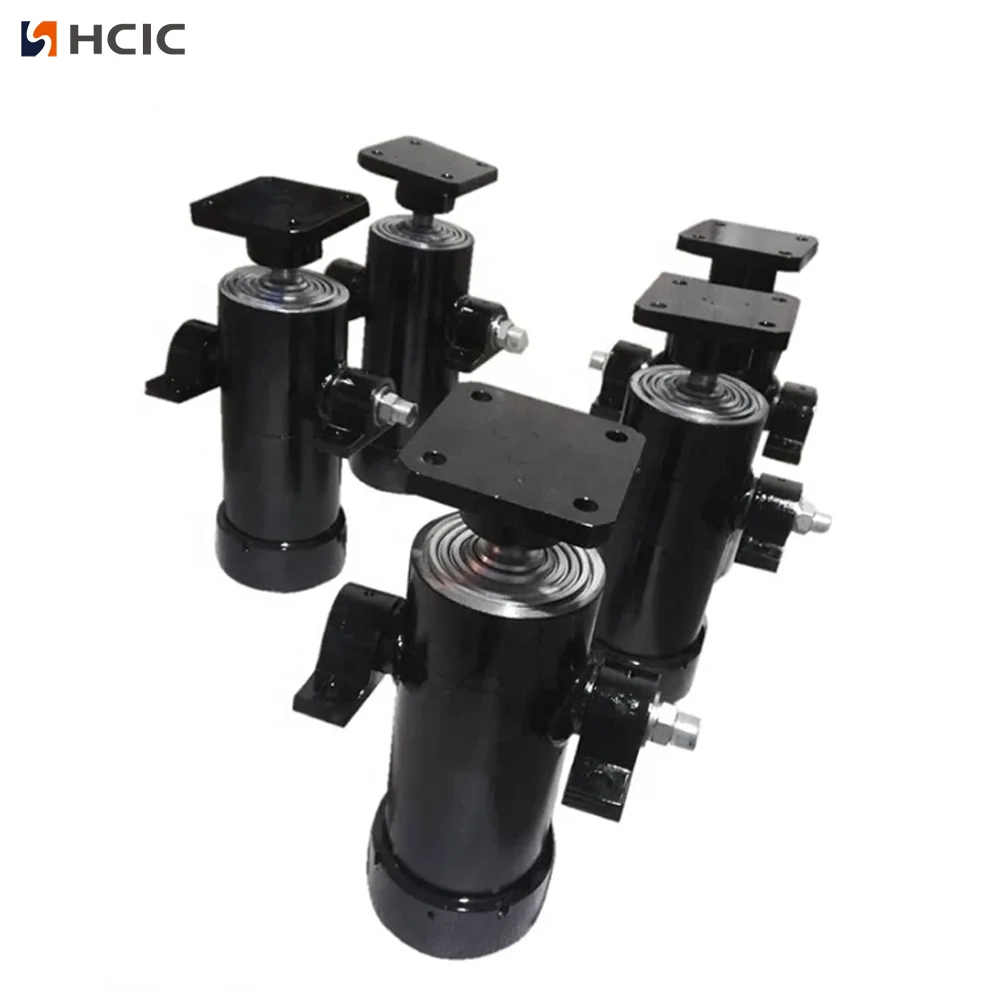

Auf der Katalogseite sind Optionen für Stangenösen und untere Stifte für die Unterbodenzylinderreihe aufgeführt, zusammen mit den Referenzen der Stützhalterungen. Die genaue Anschluss- und Halterungsanordnung für ein 4TG-E130x1307 sollte anhand der Projektzeichnung bestätigt werden. Gehen Sie nicht davon aus, dass ein ähnlich aussehender Teleskopzylinder den gleichen Stiftabstand oder die gleiche Montagemethode verwendet.
Der Zylinder sollte durch die Montagekonstruktion des Anhängers gestützt und ausgerichtet werden. Halterungen dürfen den Zylinder nicht in Position zwingen oder beim Ausfahren eine seitliche Belastung erzeugen. Überprüfen Sie die Stifte, die Halterung, die Schläuche und die in der Nähe befindlichen Rahmenelemente, bevor Sie eine Last aufbringen.
Für den 4TG-E130x1307 ist im Katalog ein maximaler Arbeitsdruck von 180 bar angegeben. Die Pumpe, das Überdruckventil, die Schlauchgröße, das Ölvolumen und der Steuerkreis sollten im Hinblick auf diese Anforderungen überprüft werden. Der Arbeitsdruck ist nicht dasselbe wie die garantierte Tragfähigkeit; Die tatsächliche Kraft hängt vom Hydraulikdruck, der wirksamen Fläche und der mechanischen Geometrie des Anhängers ab.

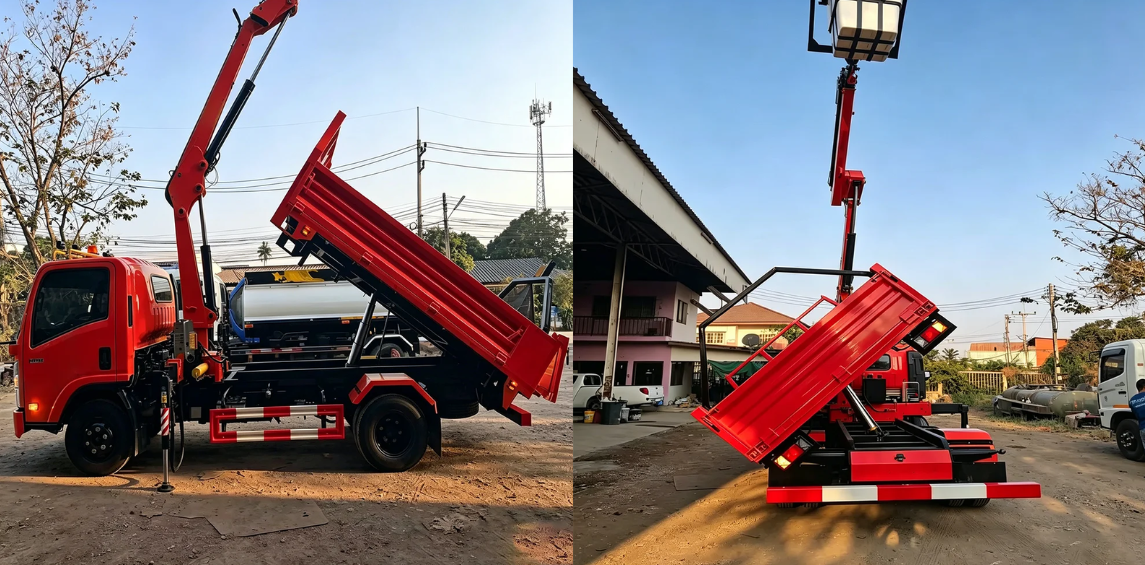

Der 4TG-E130x1307 ist für Muldenkipper-Projekte relevant, die einen vierstufigen Unterboden-Teleskop-Hydraulikzylinder mit einem Hub von 1.307 mm benötigen. Es kann für Seitenkipp- und Dreiseiten-Kippanhänger-Layouts in Betracht gezogen werden, wenn der verfügbare Installationsraum und der Kataloganwendungsbereich zum Projekt passen.
Im Katalog ist eine Kippkapazität von 15 bis 25 Tonnen aufgeführt. Behandeln Sie dies als Kataloganwendungsreferenz und nicht als universelle Nutzlastgenehmigung. Der Anhängeraufbau, die Scharnierstruktur, die Fahrgestellfestigkeit, die Lastverteilung und das Hydrauliksystem müssen gemeinsam bewertet werden.
Für eine 4TG-E130x1307 OEM- oder Ersatzanfrage senden Sie:
Diese Informationen helfen dabei, einen direkten Zylinderaustausch von einer Neukonstruktion der Montage oder des Hydrauliksystems zu unterscheiden.
Der 4TG-E130x1307 bietet Anhängerbauern eine definierte vierstufige Unterbodenzylinderoption mit 1.307 mm Hub, 58 kg Masse, 180 bar maximalem Arbeitsdruck, 13,7 l Arbeitsvolumen und einem Katalog-Kippbereich von 15–25 Tonnen.
Senden Sie vor der Bestellung die Zeichnung des Anhängers, die Montagemaße und die Hydraulikdaten zur Überprüfung der Passform an HCIC.
