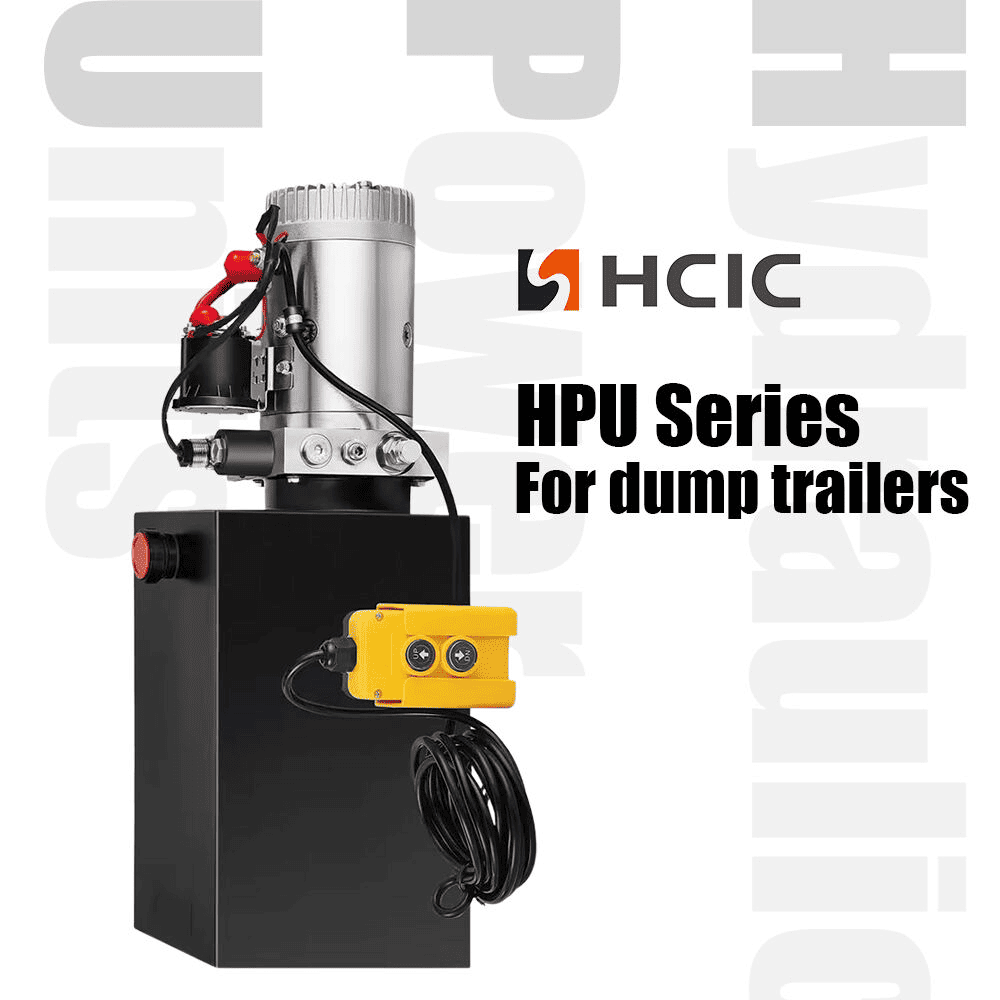

Das doppeltwirkende Hydraulikaggregat HCPGD für Kippanhänger liefert einen Durchfluss von 1,2 GPM, einen Druck von 3.000 PSI und einen 6-Gallonen-Tank für Hydrauliksysteme von Kippanhängern.
Product type:
doppelt wirkendes HydraulikaggregatFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6galDas doppeltwirkende Hydraulikaggregat HCPGD für Kippanhänger. Der Katalog spezifiziert eine Durchflussrate von 1,2 GPM, einen 6-Gallonen-Tank, einen Nenndruck von 3.000 PSI und SAE-Anschlüsse Nr. 6. Seine magnetbetriebene 4-Wege-Ventilanordnung mit 3 Positionen ist für Hydraulikkreise gedacht, die eine motorische Bewegung in beide Richtungen erfordern.
Für einen Anhängerbauer oder ein Flottenwartungsteam ist der wichtige Punkt nicht nur die Größe des Motors und des Behälters. Die HPU muss zum Zylinder, zur verfügbaren Stromversorgung, zum Hydrauliköl, zur Schlauchanordnung und zur erforderlichen Bewegung passen. In diesem Artikel wird erklärt, was die HCPGD-Spezifikation bedeutet und welche Informationen vor einer Bestellung bestätigt werden sollten.
Ein Hydraulikaggregat wandelt elektrische Energie in hydraulischen Durchfluss und Druck um. Die Pumpe fördert Öl zur ausgewählten Seite eines doppeltwirkenden Zylinders. Wenn das Ventil seine Position ändert, kehrt der Kreislauf den Ölfluss um, sodass der Zylinder unter hydraulischer Kraft aus- und einfahren kann.
Das doppeltwirkende Hydraulikaggregat HCPGD eignet sich daher für die Konstruktion eines Kippanhängers, der eine elektrische Ausfahrfunktion und eine elektrische Einfahrfunktion benötigt. Die genaue Bewegung hängt weiterhin vom Zylindervolumen, der Last, der Entlastungseinstellung, der Schlauchgröße und dem Steuerkreis ab. Die HPU sollte als Teil des gesamten Hydrauliksystems und nicht als isolierte Komponente ausgewählt werden.
| Artikel | Katalogspezifikation |
|---|---|
| Modell | HCPGD |
| Produkttyp | Doppeltwirkendes Hydraulikaggregat |
| Anwendung im Katalog aufgeführt | Kippanhänger |
| Durchflussrate | 1,2 GPM |
| Portgröße | SAE #6 |
| Tankgröße | 6 Gallonen |
| Druck | 3.000 PSI |
| Ventil | Magnetbetätigt; 4-Wege, 3-Positionen |
Dies sind die veröffentlichten HCPGD-Werte im HCIC-2026-Katalog. Der Katalog enthält für dieses Modell keinen vollständigen Motorstrom, Batteriekapazität, Arbeitszyklus, Entlastungsventileinstellung oder Steuerungsschaltplan. Diese Details sollten vor der Produktionsfreigabe anhand der Projektanforderungen bestätigt werden.
Das 4-Wege-Ventil mit 3 Positionen verleiht der Antriebseinheit eine Richtungssteuerungsstruktur für einen doppeltwirkenden hydraulischen Aktuator. Ein Arbeitsanschluss kann Öl zum Ausfahren des Zylinders leiten, während der andere Öl zum Tank zurückführt. Beim umgekehrten Befehl kehrt sich der Strömungsweg um.
Die Mittelposition ist ein Konstruktionsdetail, das mit der endgültigen Schaltungs- und Ventilspezifikation bestätigt werden muss. Sie beeinflusst, wie sich der Antrieb verhält, wenn der elektrische Befehl freigegeben wird. Ein Anhängerhersteller sollte nicht von der Mittelstellung ausgehen, ohne den Hydraulikplan, die Lastkontrollanforderungen und die sichere Absenkmethode zu prüfen.
Die SAE #6-Anschlussverbindung muss außerdem anhand der ausgewählten Schlauch-, Adapter- und Armaturennorm überprüft werden. Die korrekte Gewindeidentifizierung und Abdichtungspraxis ist wichtig, da ein kleines Verbindungsleck Luft einführen, Öl verlieren und die Bewegung des Anhängers inkonsistent machen kann.
Der HCPGD ist mit einem 6-Gallonen-Tank gelistet. Das Reservoirvolumen bietet Platz für die Ölrückführung und hilft dem System, das vom Zylinder benötigte Ölvolumen zu verwalten. Die erforderliche Tankgröße wird nicht allein durch die Zylinderbohrung bestimmt. Sie hängt außerdem vom Zylinderhub, dem Stangenvolumen, der Schaltungsanordnung, dem Schlauchvolumen, dem Ölstand, dem verfügbaren Einbauraum und dem Betriebszyklus ab.
Der Tank sollte sicher montiert und so positioniert sein, dass Saugleitung, Rücklauf und Servicezugang praktisch bleiben. Vor der Bestellung sollte der Installateur die tatsächlichen Behälterabmessungen, die Montageausrichtung, die Einfüll- und Entlüftungsanordnung sowie den nutzbaren Ölstand mit HCIC bestätigen.
Der Katalog listet 1,2 GPM für den HCPGD und 3.000 PSI für die Druckspezifikation auf. Diese Werte sollten nicht direkt in eine garantierte Hubzeit oder Tragfähigkeit des Anhängers umgerechnet werden. Die tatsächliche Geschwindigkeit hängt vom Zylindervolumen und der Last ab. Der tatsächliche Arbeitsdruck hängt von der erforderlichen Kraft, der mechanischen Geometrie, der Reibung, der Einschränkung und dem Entlastungsschutz ab.
Eine einfache erste Prüfung besteht darin, das erforderliche Zylindervolumen mit dem verfügbaren Durchfluss zu vergleichen. Ein größerer Zylinder benötigt mehr Öl, um den gleichen Hub auszuführen, sodass seine Bewegung bei gleicher Durchflussrate normalerweise länger dauert. Ein Systementwickler sollte auch den Rückfluss von der Stangenseite eines doppeltwirkenden Zylinders, die Schlauchlänge und die temperaturabhängige Viskosität des Hydrauliköls berücksichtigen.
Der Katalogwert von 3.000 PSI ist ein Systemdesigngrenzwert, der anhand von Zylinder, Schläuchen, Anschlüssen und Steuerkomponenten überprüft werden muss. Es sollte nicht als Versprechen angesehen werden, dass jeder Anhänger kontinuierlich mit diesem Druck betrieben wird.
Überprüfen Sie vor dem Einbau des doppeltwirkenden Hydraulikaggregats HCPGD die folgenden Punkte:
1. Zylinderkompatibilität:Stellen Sie sicher, dass der angeschlossene Aktuator doppeltwirkend ist und beide Anschlüsse korrekt identifiziert sind.
2. Stromversorgung:Bestätigen Sie Spannung, Strombedarf, Sicherungsschutz, Kabelgröße und Steuerschalterkompatibilität.
3. Hydraulische Anschlüsse:Ordnen Sie die SAE-Anschlüsse Nr. 6 den richtigen Schläuchen und Adaptern zu. Halten Sie die Saug- und Rücklaufwege sauber.
4. Position des Reservoirs:Lassen Sie genügend Platz für Befüllung, Inspektion, Reinigung und zukünftige Wartung.
5. Druckschutz:Bestätigen Sie die Anordnung des Überdruckventils und den sicheren Druck für den gesamten Kreislauf.
6. Lastkontrolle:Überprüfen Sie, wie die Kippmulde gehalten und abgesenkt wird, wenn die Stromversorgung unterbrochen wird.
7. Luftentfernung:Füllen Sie das zugelassene Öl ein, entlüften Sie den Kreislauf entsprechend der Systemauslegung und prüfen Sie nach mehreren kontrollierten Zyklen den Füllstand im Behälter.
HCIC sollte das Anhängerlayout, die Zylinderdaten, die erforderliche Versorgungsspannung und den Hydraulikplan erhalten, bevor eine endgültige Konfiguration genehmigt wird.
Der Druck bestimmt nicht die gesamte Systemleistung. Zylinderkraft, mechanische Hebelwirkung und Durchflussbedarf müssen gemeinsam berücksichtigt werden.
Der Wert von 1,2 GPM bezieht sich auf den Öldurchfluss und nicht direkt auf die Masse, die ein Anhänger heben kann. Die Tragfähigkeit hängt von der Zylinder- und Anhängerkonstruktion sowie dem Hydraulikkreislauf ab.
Ein doppeltwirkendes System erfordert eine korrekte Verlegung auf beiden Seiten des Aktuators. Eine falsche Schlauchidentifizierung kann dazu führen, dass sich der Zylinder in die falsche Richtung bewegt oder nicht wie vorgesehen einfährt.
Das 4-Wege-3-Positionsventil muss auf das erforderliche neutrale Verhalten und die sichere Absenkanordnung abgestimmt sein.
Für ein Angebot für ein doppeltwirkendes HCPGD-Hydraulikaggregat geben Sie Folgendes an:
Anhängertyp und vorgesehener Einsatzzweck
Mithilfe dieser Informationen kann die HPU-Konfiguration anhand des gesamten Anhängersystems überprüft werden, anstatt nur anhand einer Zahl angegeben zu werden.
Ist HCPGD einfachwirkend oder doppeltwirkend?
Im Katalog HCIC-2026 ist HCPGD als doppeltwirkendes Hydraulikaggregat aufgeführt.
Welche Durchflussrate ist für HCPGD aufgeführt?
Der Katalog gibt eine Durchflussrate von 1,2 GPM an.
Welche Tankgröße verwendet HCPGD?
Im Katalog ist ein 6-Gallonen-Tank aufgeführt.
Welche Portgröße ist angegeben?
Der Katalog listet eine SAE #6-Portgröße auf.
Bestätigt der Katalog jedes elektrische Detail?
Nein. Die Modelltabelle enthält keine vollständigen Motorstrom-, Schaltplan- oder Einschaltdauerspezifikationen. Diese Punkte sollten für den vorgesehenen Anhänger bestätigt werden.
Das doppeltwirkende Hydraulikaggregat HCPGD ist eine definierte HPU-Option für Muldenkipper mit im Katalog aufgeführten Durchfluss-, Tank-, Druck- und Ventildaten. Für ein zuverlässiges Angebot senden Sie HCIC die Zylinderspezifikation, die Stromversorgung, den Hydraulikplan und die Installationsbeschränkungen.
HCIC kann dann überprüfen, ob die HCPGD-Konfiguration mit der vollständigen Anwendung übereinstimmt, und alle projektspezifischen Details identifizieren, die vor der Produktion einer Bestätigung bedürfen.
