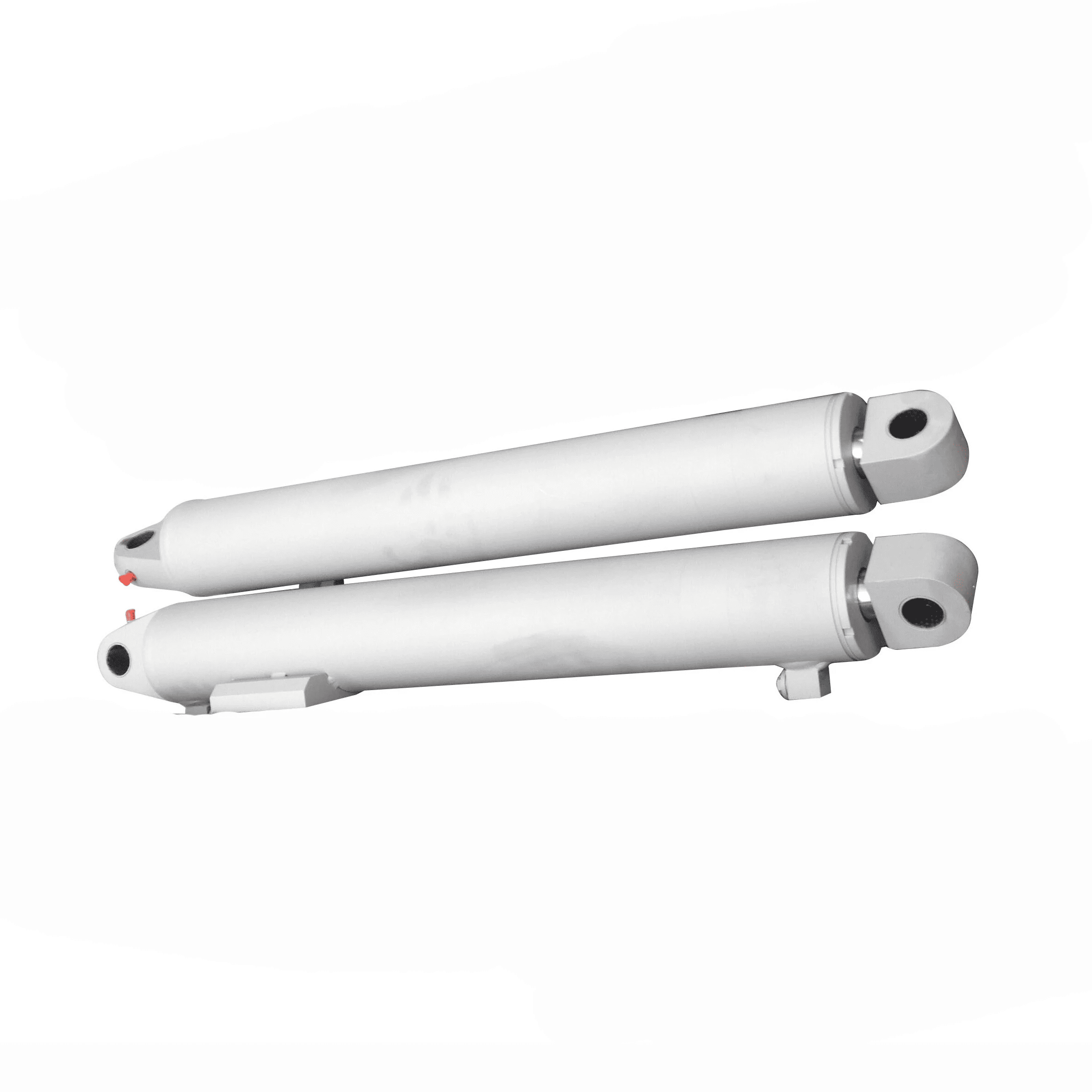

Industrie nicht klassifiziert Zylindertyp Single -Schau -Teleskope Schlaganfall 108 Geschlossen 49 Stange Pin 2 Stabbreite 2 Basisstift 2 LMSD 6 Stufen 3 Erweitert 256
Anzahl der Stufen 3
Größte Bewegungsstufdurchmesser 6 Zoll
Hublänge (a) 108,38 in (2753 mm)
Geschlossene Länge (b) 49 Zoll (1245 mm)
Verlängerte Länge (c) 157,38 in (3997 mm)
Stabmontagebreite (D) 2 in (51 mm)
Stangenhalterstiftloch (e) 2,06 in 52 mm)
Basismontagebreite (g) 178 mm (7 Zoll)
Basishalterstiftloch (J) 2,13 in (54 mm)
Port (l) 1 "nptf
