Hydraulikzylinder für Erntemaschine

1. Produktdefinition und Anwendungsszenarien

1.1 Produktdefinition

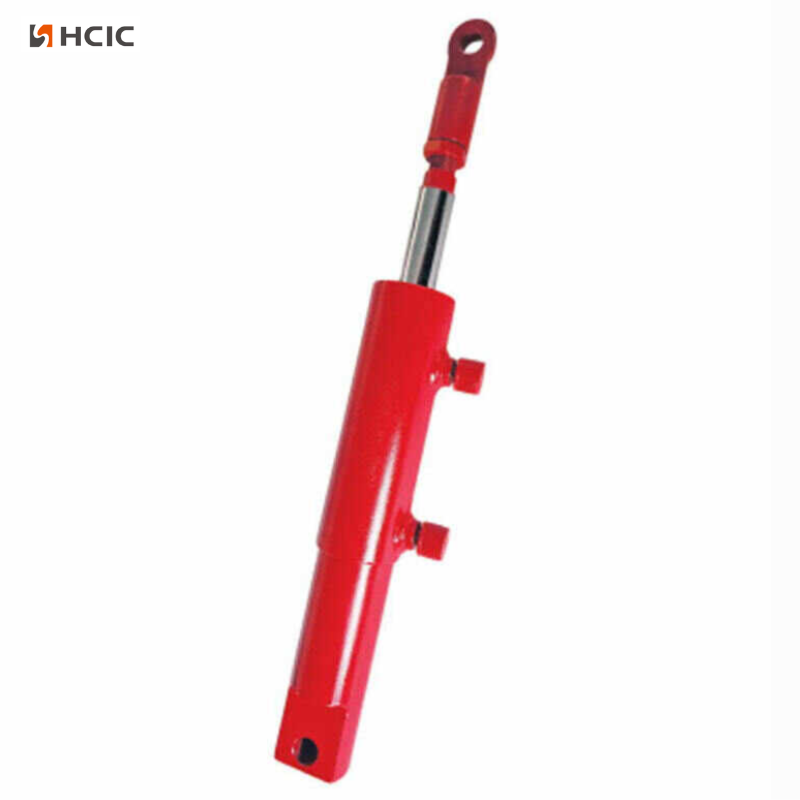

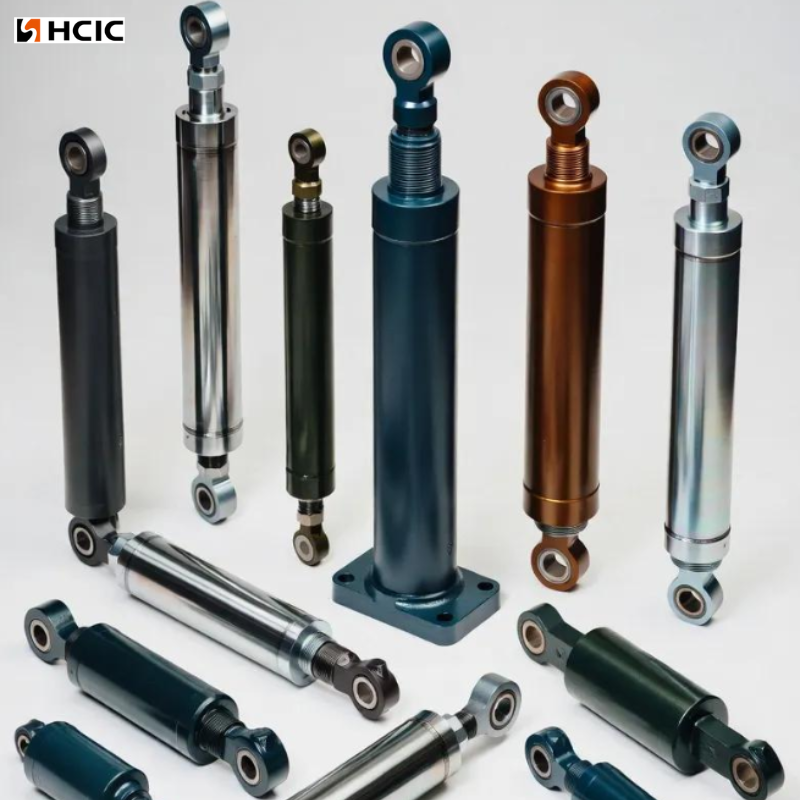

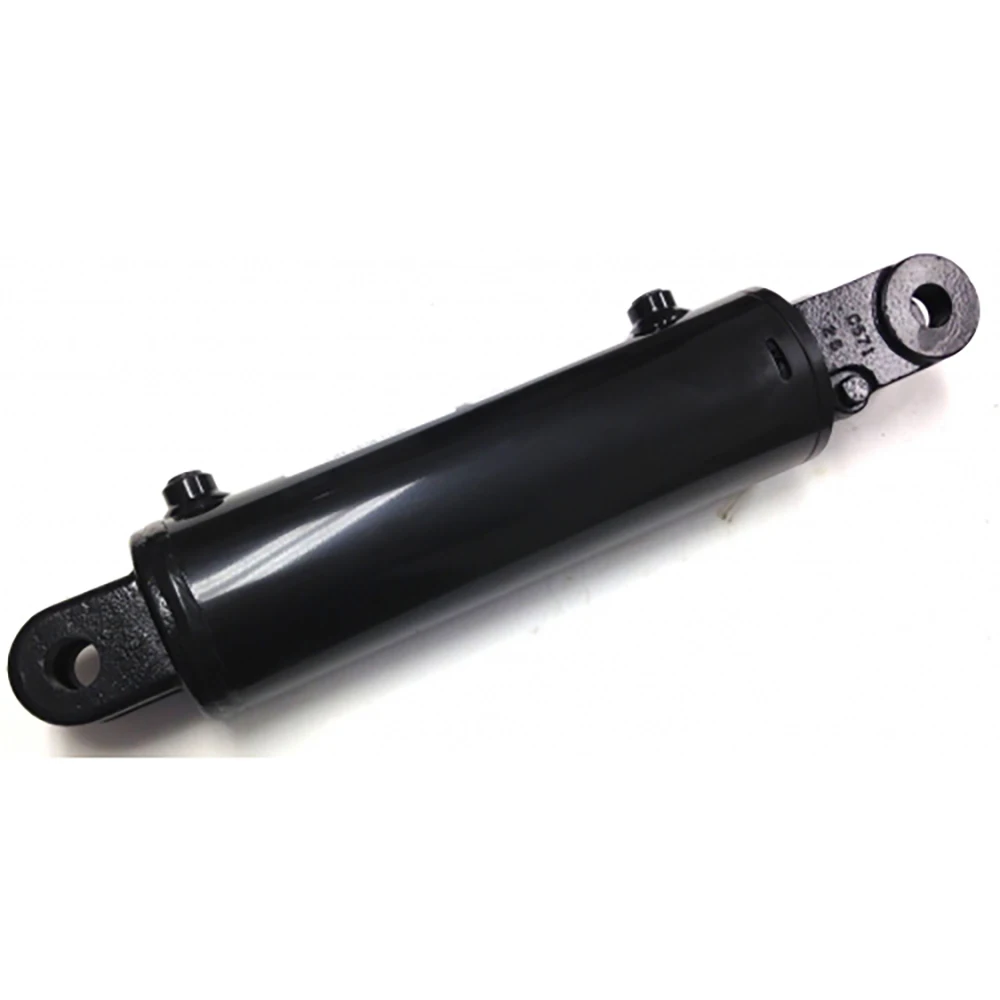

Wir fertigen spezielle Hydraulikzylinder für alle Arten von Erntemaschinen, einschließlich Mähdreschern, Mais- und Reiserntemaschinen. Diese Komponenten wandeln hydraulische Kraft in geradlinige Bewegung um und sind robust genug, um den rauen Arbeitsbedingungen in landwirtschaftlichen Betrieben standzuhalten. Es wandelt hydraulischen Druck in lineare mechanische Kraft um, um kritische bewegliche Teile der Erntemaschine anzutreiben.

Im Gegensatz zu Allzweck-Industriezylindern ist er für starke Vibrationen, starken Staub, Schlamm, große Temperaturschwankungen und den stundenlangen Dauerbetrieb auf landwirtschaftlichen Feldern ausgelegt. Kernmerkmale: stabile Bewegung bei niedriger Geschwindigkeit, starke Schlagfestigkeit, zuverlässige Abdichtung und lange Ermüdungslebensdauer.

1.2 Anwendungsszenarien

Dieser Hydraulikzylinder ist perfekt auf gängige Erntemaschinenmodelle für kommerzielle Großbetriebe in Nordamerika, Europa, Australien und Südostasien abgestimmt und passt sich an lokale großflächige mechanisierte Erntevorgänge an:

Typische Positionen:

• Vorsatz-Hubzylinder:Wird bei der Getreideernte auf großen, flachen Farmen in den Vereinigten Staaten, Kanada und Australien angewendet. Es passt die Schnitthöhe flexibel an unebenen Feldboden und unterschiedliche Pflanzenwachstumshöhen an und reduziert so den Kornverlust bei großflächiger kontinuierlicher Ernte.
• Haspelverstellzylinder:Geeignet für europäische Weizen- und Gerstenernte-Szenarios, optimiert den Einzugswinkel der Pflanzen, um Einzugsblockaden zu lösen, die durch dichten Pflanzenanbau auf ertragsstarken Ackerflächen in Übersee verursacht werden.
• Korntank-Entladezylinder:Konzipiert für Erntemaschinen mit großer Kapazität, die auf amerikanischen Mais- und Sojabohnenfarmen eingesetzt werden, und unterstützt häufige Entladevorgänge mit hoher Geschwindigkeit, um die Gesamternteeffizienz auf großflächigen Ackerflächen zu verbessern.
• Dreschspalt-Einstellzylinder:Passen Sie sich an die diversifizierte Ernte in europäischen Mischanbaugebieten an und passen Sie den Dreschabstand für Weizen, Reis, Mais und Sojabohnen an, um den lokalen Ernteanforderungen mit mehreren Fruchtfolgen gerecht zu werden.
• Nivellierzylinder des Fahrgestells:Wird häufig auf hügeligem Ackerland in Südeuropa und Südostasien eingesetzt, um Erntemaschinen auf abschüssigen Feldern stabil zu halten und den normalen Betrieb in komplexem Gelände in Übersee sicherzustellen.

2. Technische Spezifikationsparameter

2.1 Parametertabelle

3. Material und Herstellungsprozess

3.1 Hauptmaterialien

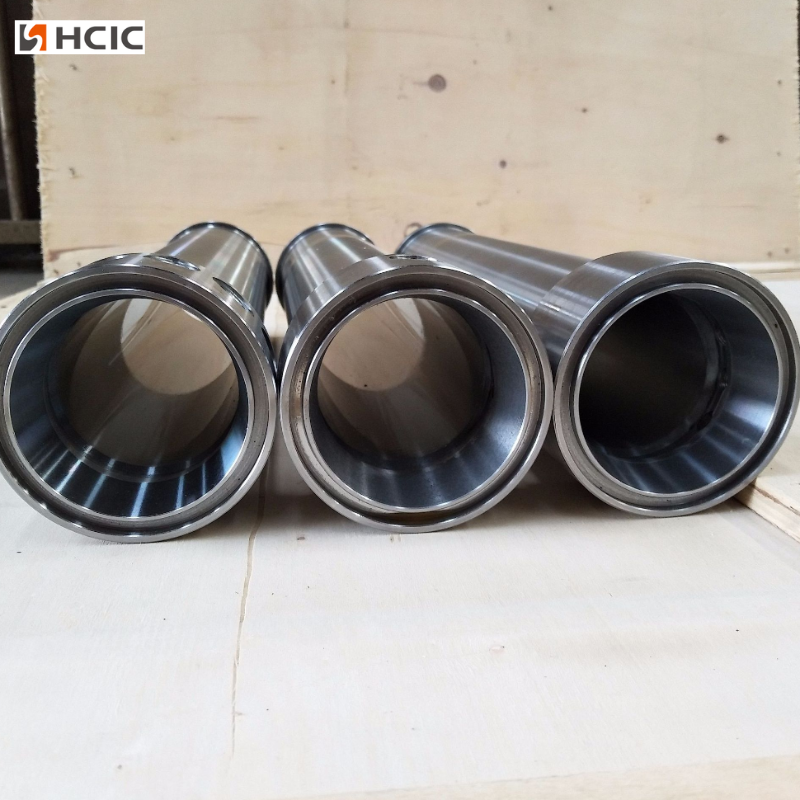

• Zylinderrohr: 27SiMn oder 45# nahtloses Stahlrohr (GB/T 8713-2018). Hohe Zugfestigkeit, gute Schweißbarkeit, Druckfestigkeit bis 40 MPa.
• Kolbenstange: 45Cr / 40Cr-Legierungsstahl mit mittlerem Kohlenstoffgehalt.
• oVergütet (HRC 28–34) für Zähigkeit und Schlagfestigkeit.
• oOberflächenhartverchromung (25–30 μm), HV ≥800, rostfrei, verschleißfest, schmutzabweisend.
• Kolben und Führungsbuchse: Gusseisen + Sphäroguss, verschleißfest, gute Passung mit Dichtungen.
• Dichtungssatz: Importierte Verbunddichtungen: FKM-Hauptdichtung + HNBR-Staubdichtung + PTFE-Verschleißring. Beständig gegen hohe Temperaturen, schlammiges Wasser und häufige Hin- und Herbewegung.

3.2 Schlüsselprozesse

1. Innenhonen des Laufs:Präzisionshonen auf Ra ≤0,4 μm, spiegelnde Oberfläche, geringe Reibung, kein Ölaustritt, lange Lebensdauer der Dichtung.

2. Stabschleifen und Hartverchromen:CNC-Schleifen sorgt für Geradheit ≤0,1 mm/m; Automatische Verchromungslinie für gleichmäßige Dicke und Haftung.

3. Schweißen:Vollflächiges CO₂-Schweißen an Endkappen und Gabelköpfen; Zerstörungsfreie Prüfung (UT/MT) für kritische Schweißnähte.

4.Montage und Prüfung:

• Reinraummontage, um das Eindringen von Staub zu verhindern
• 100 % Drucktest: 31,5 MPa Haltedruck für 3–5 Minuten, keine Leckage, keine bleibende Verformung.

5.Oberflächenbehandlung:Kugelstrahlen + Zweikomponenten-Korrosionsschutzfarbe, Salzsprühnebelbeständigkeit ≥500 Stunden, geeignet für den langfristigen Einsatz im Freien auf dem Bauernhof.

4. Beispiele für Branchenanwendungen

Fall 1 – Weizen-/Reis-Mähdrescher

• Zylinder: 50/25-250 mm doppeltwirkend für Schneidwerkshub; 63/32-400 mm zum Entladen des Korntanks.
• Arbeitsbedingungen: 12–14 Stunden/Tag Dauerbetrieb während der Erntesaison; Umgebungstemperatur 35–40 ℃, starker Staub, gelegentlich schlammiges Wasser.
• Leistung: Stabiles Heben, kein Hängenbleiben; Leckrate <0,5 % in 1.000 Stunden; Reduziert den Ernteverlust effektiv auf ≤2 %.

Fall 2 – Maiserntemaschine

• Zylinder: 63/32-320 mm zum Anheben des Erntevorsatzes; 50/25-200 mm für Ohrenentlademechanismus.
• Arbeitsbedingungen: Häufige Stöße, starke Vibrationen, staubige Maisstängelreste, Temperatur bis zu -15 °C im zeitigen Frühjahr.
• Leistung: Widersteht Stoßbelastungen mit dem 2- bis 3-fachen Nenndruck; Low-Start-Leistung gut; Die Lebensdauer beträgt bei normaler Wartung 3.500–4.500 Stunden.

Fall 3 – Kleiner Hangernter

• Zylinder: 40/20-150 mm kompakter, doppeltwirkender Zylinder für Aufbaunivellierung und Schneidwerkssteuerung.
• Arbeitsbedingungen: Enges Feld, häufiges Wenden, schlammige Straßen, ganzjährig hohe Luftfeuchtigkeit.
• Leistung: Kompakte Größe, flexible Aktion; gute Abdichtung in feuchter/schlammiger Umgebung; einfache Wartung vor Ort.

5. FAQ

（1）F: Ist dieser Hydraulikzylinder für Erntemaschinen aller Marken geeignet?

A: Standardmodelle passen auf die meisten gängigen Erntemaschinen. Wir unterstützen auch kundenspezifische Größen und Einbaumaße für Sondergeräte.

（2）F: Wie lang ist die Lebensdauer bei normalem Gebrauch?

A: Unter normalen Arbeitsbedingungen kann die normale Lebensdauer mehr als 2000 Arbeitsstunden erreichen. Regelmäßiger Ölwechsel und Reinigung können die Lebensdauer weiter verlängern.

（3）F: Was soll ich tun, wenn während des Gebrauchs Öl austritt?

A: Öllecks werden meist durch Alterung oder Beschädigung der Dichtungsringe verursacht. Ersetzen Sie einfach den passenden Dichtungssatz, es ist nicht notwendig, den gesamten Zylinder auszutauschen.

(4) F: Kann es im Winter mit niedrigen Temperaturen normal funktionieren?

A: Ja. Das Produkt wurde auf Kältebeständigkeit im Bereich von -20℃ getestet. Für eine bessere Leistung wird empfohlen, in kalten Bereichen Niedertemperatur-Hydrauliköl zu verwenden.
