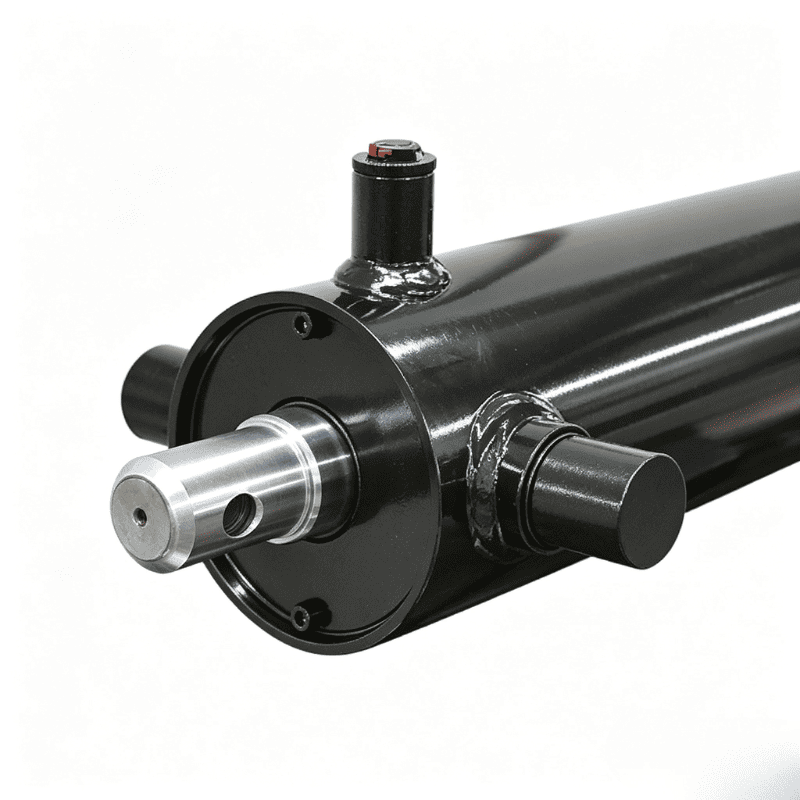

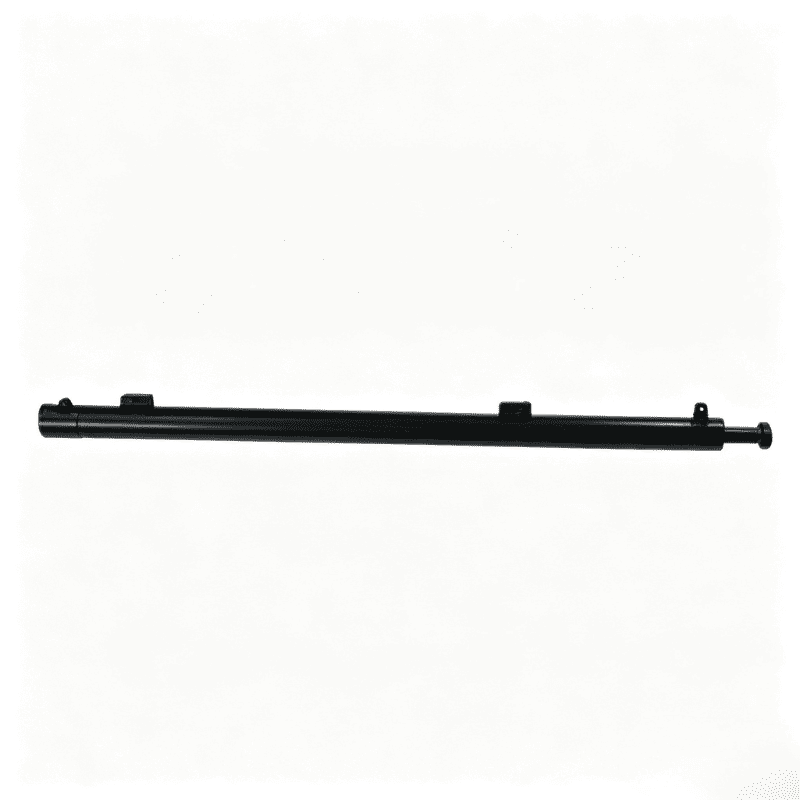

Der Planensystem-Hydraulikzylinder HR4752 verfügt über eine 2-Zoll-Bohrung, eine 1,25-Zoll-Stange und einen 36-Zoll-Hub für Portalhubanwendungen an LKW- und Anhänger-Abdecksystemen.
Bore:
2 ZollRod diameter:
1,25 ZollStroke:
36 ZollDer Hydraulikzylinder HR4752 für Planensysteme ist ein im Katalog aufgeführter Zylinder für Portalhubanwendungen. Der HCIC-2026-Katalog identifiziert das Modell mit einer 2-Zoll-Bohrung, einer 1,25-Zoll-Stange und einem 36-Zoll-Hub. Die aufgeführte Anwendung ist ein Portalhebezylinder, der in einem hydraulischen Planensystem verwendet wird.
Ein Tarp-System-Zylinder wird nicht allein durch den Hub ausgewählt. Es funktioniert mit dem Portal, der Armgeometrie, dem Abdeckungsmaterial, den Befestigungspunkten und der hydraulischen Steuerung. Der Zylinder muss die erforderliche Bewegung ermöglichen und gleichzeitig den verfügbaren Raum ausnutzen und eine Behinderung des Planenrahmens beim Aus- und Einfahren vermeiden.
| Parameter | Katalogwert |
|---|---|
| Modell | HR4752 |
| Produktkategorie | Hydraulikzylinder des Tarp-Systems |
| Langweilig | 2 Zoll |
| Stabdurchmesser | 1,25 Zoll |
| Schlaganfall | 36 Zoll |
| Kataloganwendung | Portalhubzylinder |
| Quelle | HCIC-2026-Katalog, S. 8 |
Die Tabelle enthält die im Katalog sichtbaren modellspezifischen Werte. Auf der Katalogseite sind keine modellspezifischen Werte für Arbeitsdruck, Gewicht, geschlossene Länge oder Durchflussanforderungen für HR4752 angegeben, daher werden diese Werte hier nicht erfunden.

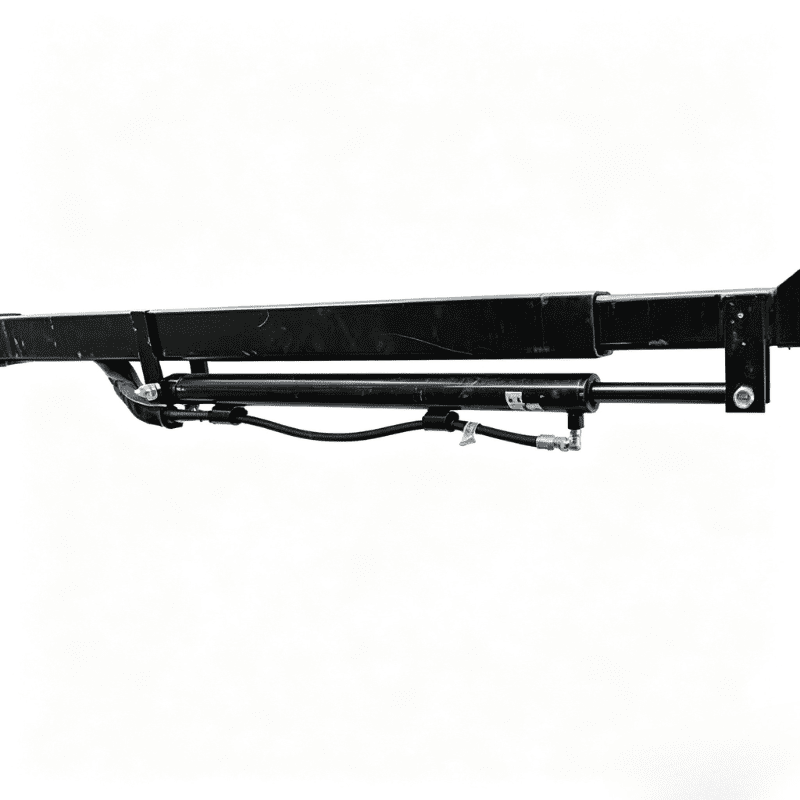

Der HR4752 wird als Aktuator in einem Planensystemmechanismus verwendet. Der Hydraulikzylinder wandelt Druck und Durchfluss in lineare Bewegung um. Diese Bewegung wird dann über das Portal oder die Armstruktur übertragen, um das Abdeckungssystem je nach Maschinenanordnung anzuheben, zu positionieren oder zu bewegen.
Der 36-Zoll-Hub definiert den linearen Weg des Zylinders. Die tatsächliche Planenbewegung hängt vom Gestängeverhältnis, den Drehpositionen und der Geometrie des Portals ab. Ein Zylinder mit dem richtigen Hub kann dennoch ungeeignet sein, wenn seine Montagemitten oder Bewegungswinkel nicht zum vorhandenen Rahmen passen.
Die 2-Zoll-Bohrung und die 1,25-Zoll-Stange sind wichtig für die Systemanpassung. Die Bohrung bezieht sich auf den verfügbaren Druckbereich, während der Stangendurchmesser die stangenseitige Fläche, die mechanische Führung und die Verbindungsgeometrie beeinflusst. Für die endgültige Kraft- und Geschwindigkeitsberechnung sind die tatsächlichen hydraulischen Druck- und Durchflussdaten aus dem Maschinenkreislauf erforderlich.
Der Katalog positioniert HR4752 als Portalhubzylinder. Dies gibt einem Erstausrüster oder Ersatzkäufer einen klareren Ausgangspunkt als eine generische Zylinderbeschreibung, aber die endgültige Genehmigung hängt immer noch von der tatsächlichen Portalbaugruppe und dem Planenmechanismus ab.
Der Hub von 36 Zoll bietet einen erheblichen linearen Bewegungsbereich für einen Planensystem-Aktuator. Der Installateur sollte diesen Weg den angehobenen und abgesenkten Positionen des Portals zuordnen und dabei beide Endpositionen und den gesamten Weg zwischen ihnen überprüfen.
Die Bohrungs- und Stangengrößen bilden die maßliche Grundlage für den Zylinderaustausch und die Überprüfung der hydraulischen Kraft. Sie sollten anhand von Befestigungsstiften, Halterungen, Schlauchanschlüssen und verfügbarem Spiel überprüft werden und nicht als isolierte Zahlen behandelt werden.
Die HR4752-Modellnummer und die Anwendungsbeschreibung können Wartungsteams dabei helfen, die vorgesehene Teilefamilie zu identifizieren. Für einen zuverlässigen Austausch senden Sie Fotos, Montagemaße, Hubanforderungen und Schaltungsdetails, damit der Zylinder mit dem vorhandenen System verglichen werden kann.
Überprüfen Sie vor der Bestellung des HR4752 die folgenden Punkte:
Ein Zylinder sollte nicht gezwungen werden, ein verbogenes Portal, einen beschädigten Drehpunkt oder einen falschen Montagewinkel auszugleichen. Wenn der Mechanismus nicht ausgerichtet ist, kann der Austausch des Aktuators allein das Betriebsproblem möglicherweise nicht lösen.

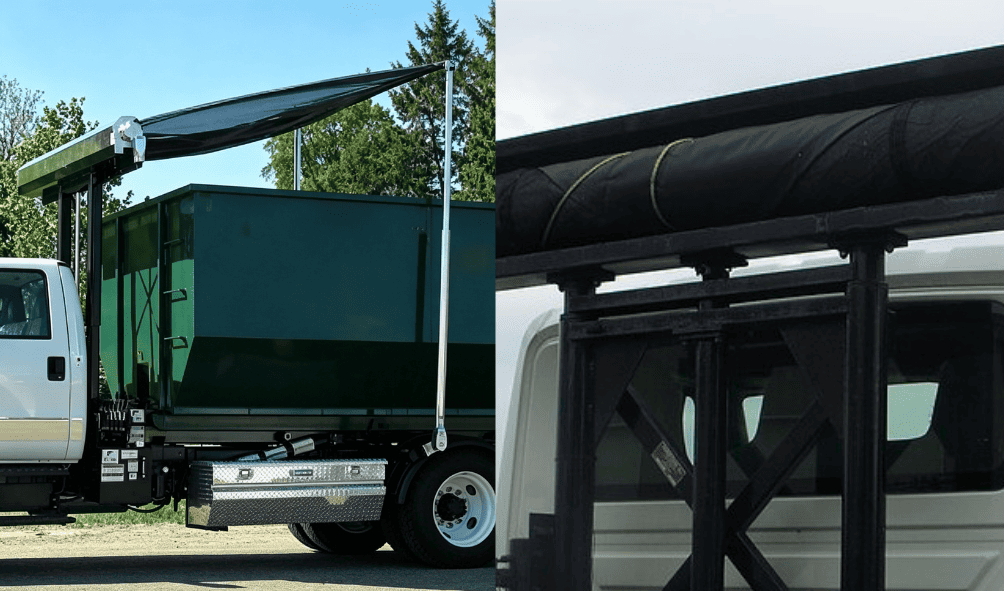

Der Hydraulikzylinder HR4752 für Planensysteme ist für Planensystem- und Portalhubanwendungen vorgesehen, die im HCIC-Katalog aufgeführt sind. Diese Systeme werden üblicherweise bei LKW- und Anhängergeräten verwendet, die eine motorische Bewegung der Abdeckung erfordern. Der tatsächliche Gerätetyp, die Rahmenanordnung und der Planenmechanismus müssen jedoch für jedes Projekt bestätigt werden.
Der Artikel behauptet nicht, dass HR4752 zu jedem Planensystem oder jedem LKW-Modell passt. Der richtige Zylinder hängt von der Montagegeometrie der Maschine, den Bewegungsanforderungen, dem Hydraulikkreislauf und dem verfügbaren Platz ab.
Bereiten Sie für eine HR4752-Projektüberprüfung Folgendes vor:
Wenn der Zylinder nach einem Ausfall ausgetauscht wird, fügen Sie Fotos der Befestigungspunkte, der Stangenoberfläche, des Zylinders, der Stifte und der umgebenden Struktur bei. Dies hilft dabei, eine Frage zur Zylinderidentifizierung von einem umfassenderen Mechanismusproblem zu trennen.
Der HR4752 ist ein fokussierter Aktuator für Planensysteme mit einer klaren Katalogidentität: ein Portalhubzylinder mit einer Bohrung von 2 Zoll, einer Stange von 1,25 Zoll und einem Hub von 36 Zoll. Diese Werte unterstützen einen ersten Austausch oder eine OEM-Überprüfung, sie ersetzen jedoch nicht eine Überprüfung der Montagegeometrie, des Gestänges, der Schlauchführung und der Hydrauliksteuerung.
Senden Sie HCIC die vorhandenen Zylinderinformationen und Planensystemzeichnungen, um zu bestätigen, ob der HR4752-Hydraulikzylinder für Planensysteme mit der tatsächlichen Maschine übereinstimmt. Die Überprüfung des Zylinders zusammen mit dem Portal ist der sicherere Weg zu einer zuverlässigen Entscheidung zum Austausch.
HCIC stellt Hydraulikzylinder, Hydraulikaggregate und Hydrauliksysteme für Fahrzeug-, Anhänger- und Industrieanwendungen her. Die technische Eignung sollte anhand des tatsächlichen Gerätedesigns und der Betriebsbedingungen bestätigt werden.
