Hydraulischer Stützzylinder

Modell:HSG-125/75-280

HCIC-Hochleistungs-Hydraulik-Auslegerzylinder für Betonpumpenwagen und Autokräne. Bohrung 50mm-450mm, Hub bis 8000mm. Entwickelt für Stabilität und Sicherheit im Schwerbau.

Bore Diameter:
50mm - 450mm
Rod Diameter:
32mm - 280mm
Maximum Stroke:
Bis zu 8.000 mm
Rated Pressure:
25 MPa - 35 MPa
Cylinder Material:
ST52-3 / 45# Stahl / 20# Stahl
Piston Rod Treatment:
Hartverchromt / QPQ-nitriert

Anfrage absenden

Produktbeschreibung

Die hydraulischen Auslegerzylinder von HCIC werden speziell für Pumpwagen und Mobilkräne hergestellt. Mit einer Bohrung von 50–450 mm und hoher Druckfestigkeit bieten sie eine stabile Lastunterstützung. Gehärtete Stangen und hochwertige Dichtungen sorgen für dauerhafte, abdriftfreie Leistung auf schwierigen Baustellen.

I. Gewährleistung der Stabilität: Die Rolle des hydraulischen Stützzylinders

In der Welt des Schwerbaus ist Stabilität nicht nur ein Merkmal, sondern eine lebensrettende Anforderung. Wenn ein Betonpumpenwagen seinen Ausleger über 50 Meter ausfährt, sind die seitlichen Kräfte auf das Fahrgestell enorm. Der hydraulische Stützzylinder ist die Kernkomponente, die diese Last trägt, die Maschine am Boden verankert und katastrophale Überschläge verhindert.

Bei HCIC sind wir auf die „großen Drei“ der Hydraulik für Pumpwagen spezialisiert: Auslegerzylinder, Pumpzylinder und Stützzylinder. Unser hydraulischer Abstützzylinder ist so konstruiert, dass er bei statischen Belastungen mit hoher Tonnage absolute Steifigkeit bietet und sicherstellt, dass Ihre Bediener auf jeder Baustelle sicher arbeiten können.

II. Technische Spezifikationen

Diese Parameter stellen den Fertigungsbereich unserer Maschinenbauserie dar, verifiziert anhand der technischen Standards HCIC 2026:

Parameter	Spezifikationsbereich
Bohrungsdurchmesser	50mm - 450mm
Stabdurchmesser	32mm - 280mm
Maximaler Hub	Bis zu 8.000 mm
Nenndruck	25 MPa - 35 MPa
Zylindermaterial	ST52-3 / 45# Stahl / 20# Stahl
Kolbenstangenbehandlung	Hartverchromt / QPQ-nitriert
Paket versiegeln	Hochdruck-Polyurethan (Hallite/Parker-Äquivalent)

Der große Bohrungsbereich (bis zu 450 mm) ermöglicht die Anpassung unseres hydraulischen Auslegerzylinders an Geräte von kleinen Autokränen bis hin zu den größten Betonpumpenwagen der Branche.

III. Technik für Sicherheit und Langlebigkeit

3.1 Lasthalteintegrität

Der kritischste Fehler bei einem Ausleger ist das „Abdriften“, bei dem der Zylinder unter Last langsam einfährt. Um dies zu verhindern, ist jeder von uns gebaute **Hydraulik-Auslegerzylinder** so konzipiert, dass er perfekt in vorgesteuerte Rückschlagventile oder Ausgleichsventile integriert werden kann. Dadurch entsteht eine redundante hydraulische Verriegelung, die sicherstellt, dass der Ausleger während der gesamten Dauer des Gießens genau dort bleibt, wo der Bediener ihn eingestellt hat.

3.2 Erweiterter Oberflächenschutz

Ausleger arbeiten im Schmutz, Schlamm und Betonspritzern der Baustelle. Unsere Kolbenstangen durchlaufen einen strengen Behandlungsprozess:

- Induktionshärten:Um mechanischen Einwirkungen durch umherfliegende Trümmer zu widerstehen.

- Hartverchromung:30–50 Mikrometer dicke Beschichtung für hervorragende Verschleißfestigkeit.

- Korrosionsbeständigkeit:Salzsprühtests nach ASTM B117-Standards zur Gewährleistung einer langfristigen Haltbarkeit im Außenbereich.

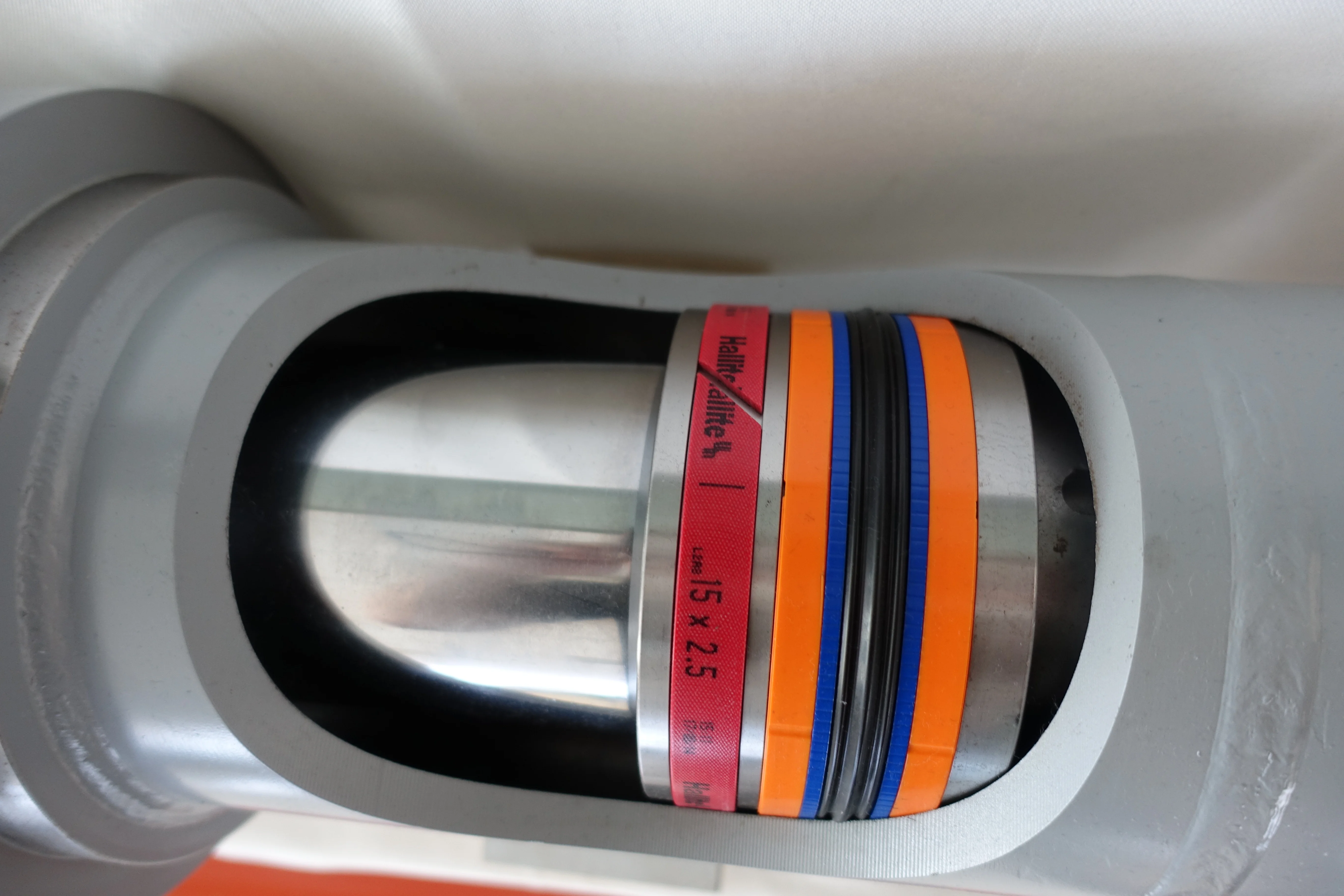

Outrigger hydraulic Cylinder

3.3 Präzisionsschweißen und Honen

Wir verwenden automatisiertes Roboterschweißen, um eine 100-prozentige Durchdringung der Befestigungslaschen und -anschlüsse zu gewährleisten. Die Laufinnenseiten sind auf eine Ra-Oberfläche von 0,2–0,4 μm geschliffen, wodurch die innere Reibung und der Wärmestau während des Einsatzes reduziert werden.

IV. Anwendungsszenarien

- Betonpumpenwagen:Vordere und hintere Auslegersysteme sorgen für Stabilität beim Pumpen.

- Autokrane:Schnell einsetzbare Beine zur Lastenhandhabung.

-Hubarbeitsbühnen:Stabilisierungsstützen für hochgelegene Wartungsfahrzeuge.

- Bohrinseln:Nivellierzylinder für mobile Bohrplattformen.

V. FAQ

Sind Ihre Stützzylinder mit Marken wie Putzmeister oder Schwing kompatibel?

Ja. DerHydraulischer Stützzylindervon HCIC ist als direkte Ergänzung oder OEM-Äquivalent für gängige globale Marken konzipiert. Wir können nach Ihren genauen Pin-zu-Pin- und Port-Spezifikationen bauen.

Können Zylinder mit integrierten Ventilen geliefert werden?

Absolut. Wir können den Zylinderkopf so bearbeiten, dass er Ausgleichsventile aufnehmen kann, oder eine komplette Verteilerbaugruppe als Teil des Pakets liefern.

Was ist die maximale Tragfähigkeit für das 450-mm-Bohrungsmodell?

Abhängig vom Systemdruck (bis zu 35 MPa), unser GrößterHydraulischer Stützzylinderkann statische Lasten von mehr als 500 Tonnen tragen.

VI. Über HCIC

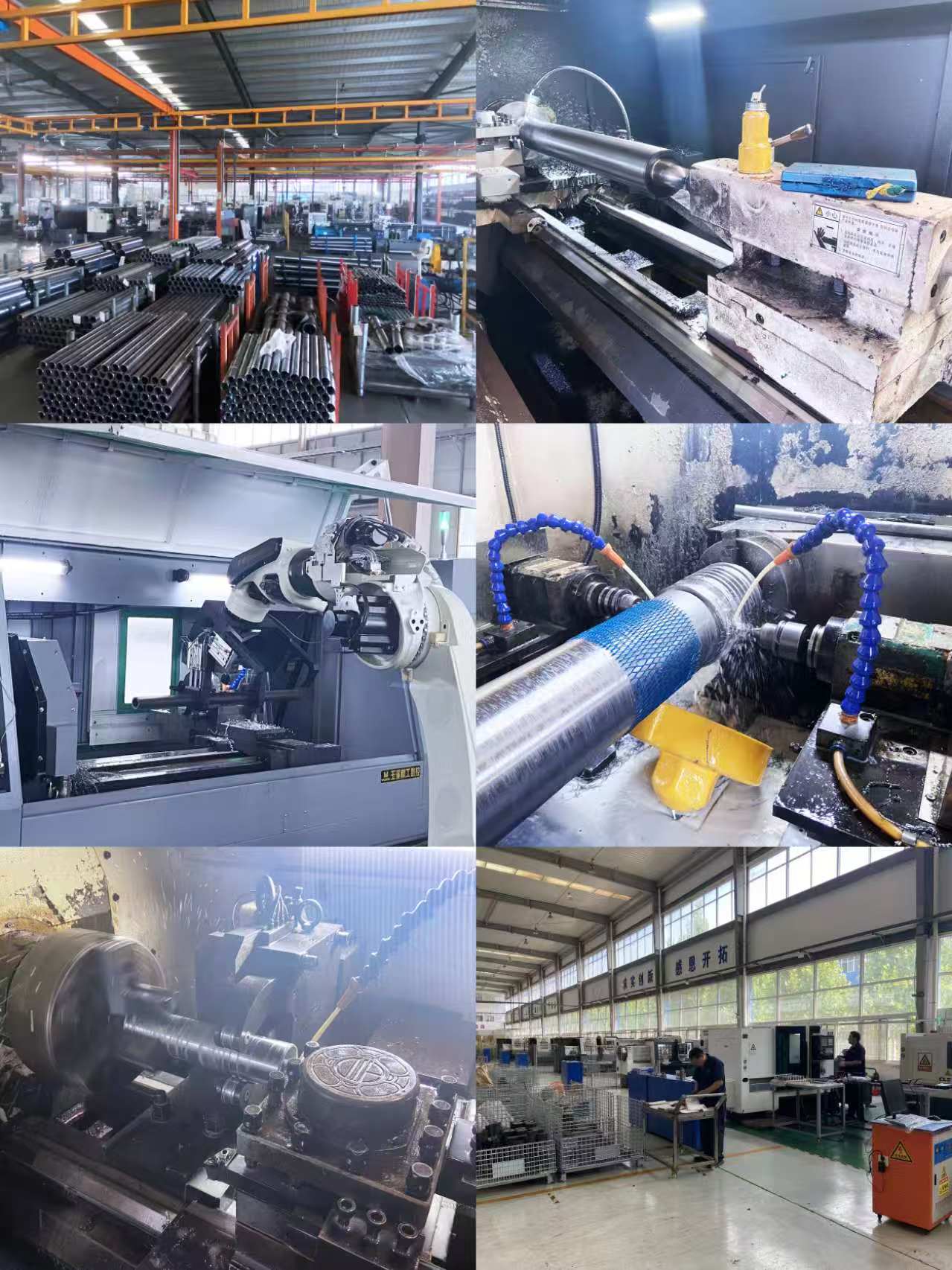

HCIC wurde 1998 in Jinan, Shandong, gegründet und hat sich zu einem weltweit führenden Anbieter von Hydrauliklösungen entwickelt. Mit drei spezialisierten Fabriken und einem engagierten Team von über 300 Fachleuten kontrollieren wir den gesamten Herstellungsprozess. Von der Auswahl des Rohstahls bis zur abschließenden 1,5-fachen Druckprüfung stellen wir sicher, dass jeder **Hydraulik-Auslegerzylinder**, der unser Werk verlässt, für die härtesten Einsatzorte der Welt gerüstet ist.
