Sehen Sie sich die Katalogabmessungen des hydraulischen Krafthebers Modell 520 für Kippanhänger-Hebesysteme an und überprüfen Sie vor einem Kippanhänger-Projekt den Rahmenraum, die Montagegeometrie und den Wartungsfreiraum.
Der hydraulische Kraftheber Modell 520 für Kippanhänger-Hebesysteme ist eine kompakte Hebekomponente, die im mitgelieferten American Power Hoists-Katalog aufgeführt ist. Für einen Muldenkipperbauer oder Ersatzkäufer ist die erste Frage nicht nur, ob ein Hebezeug heben kann. Es kommt darauf an, ob das Hebezeug zum verfügbaren Rahmenraum, zur Drehpunktanordnung und zum Bewegungsweg passt.

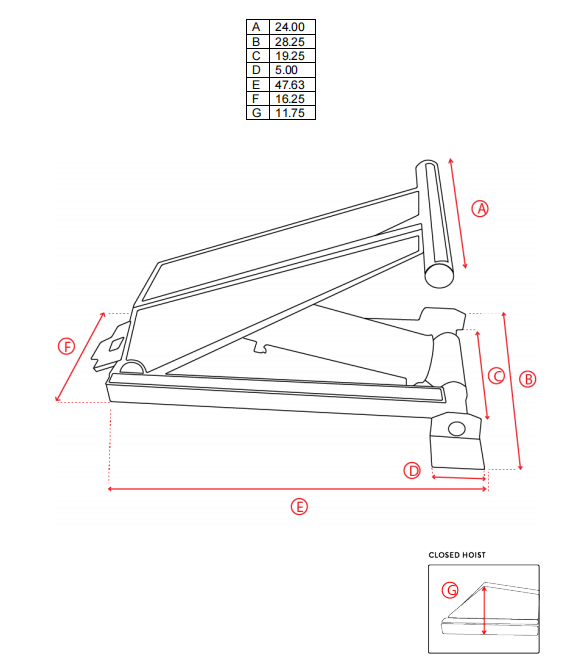

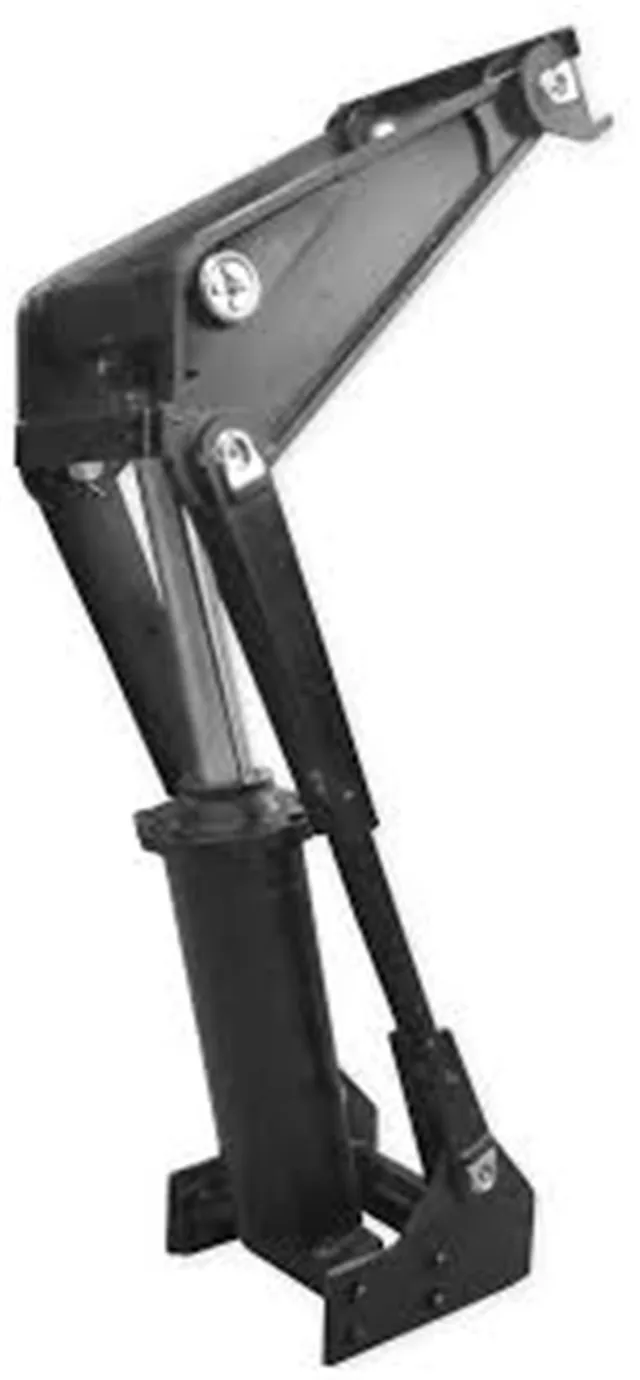

Die Seite „Modell 520“ bietet sieben Dimensionsreferenzen von A bis G. Diese Abmessungen bieten einen technischen Ausgangspunkt für die Überprüfung des Installationsraums, bevor die Anhängerstruktur, der Hydraulikkreis und die Montagedetails finalisiert werden.
| Parameter | Katalogwert |
|---|---|
| Modell | 520 |
| Produktkategorie | Kraftaufzug |
| Maß A | 24.00 Zoll |
| Maß B | 28,25 Zoll |
| Maß C | 19,25 Zoll |
| Maß D | 5,00 Zoll |
| Maß E | 47,63 Zoll |
| Maß F | 16,25 Zoll |
| Maß G | 11,75 Zoll |
Diese Werte stammen aus der Katalogseite des Modells 520. Vor der Produktionsfreigabe sollten die Originalzeichnung und die tatsächlichen Anhängerabmessungen des Kunden überprüft werden.

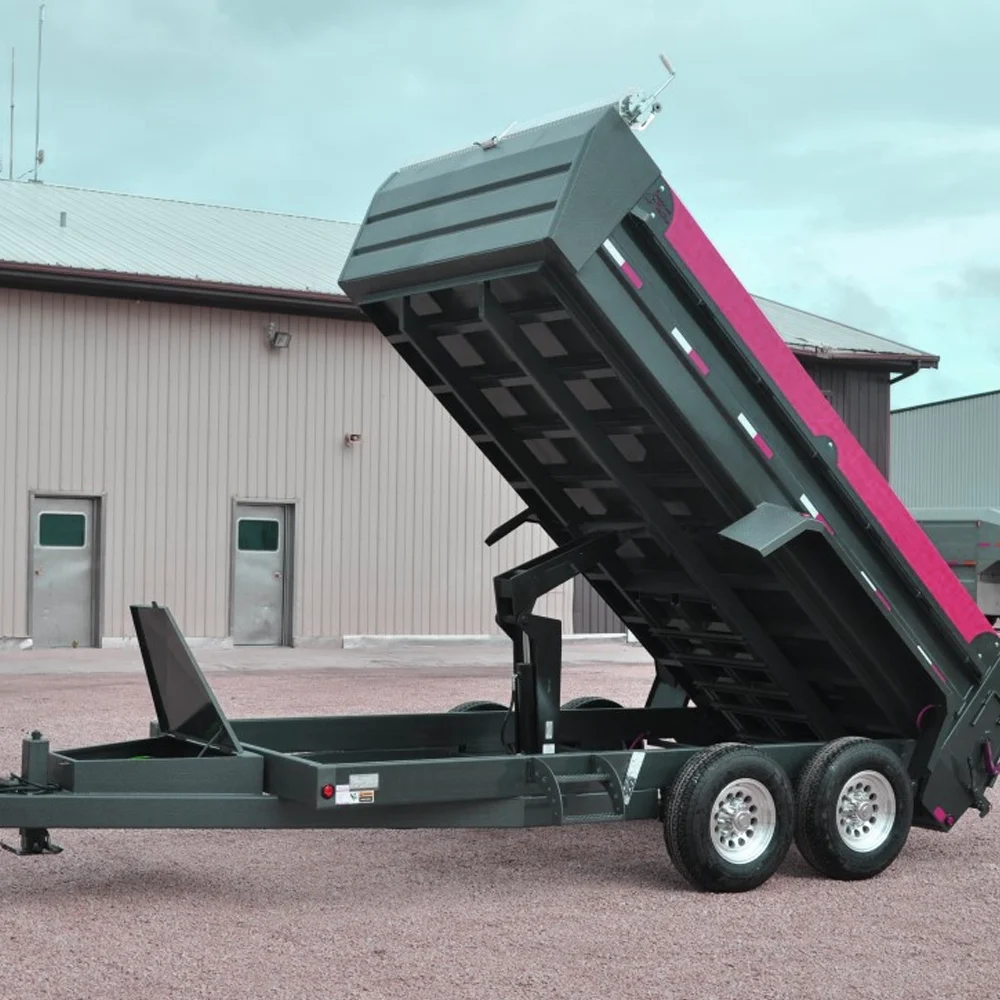

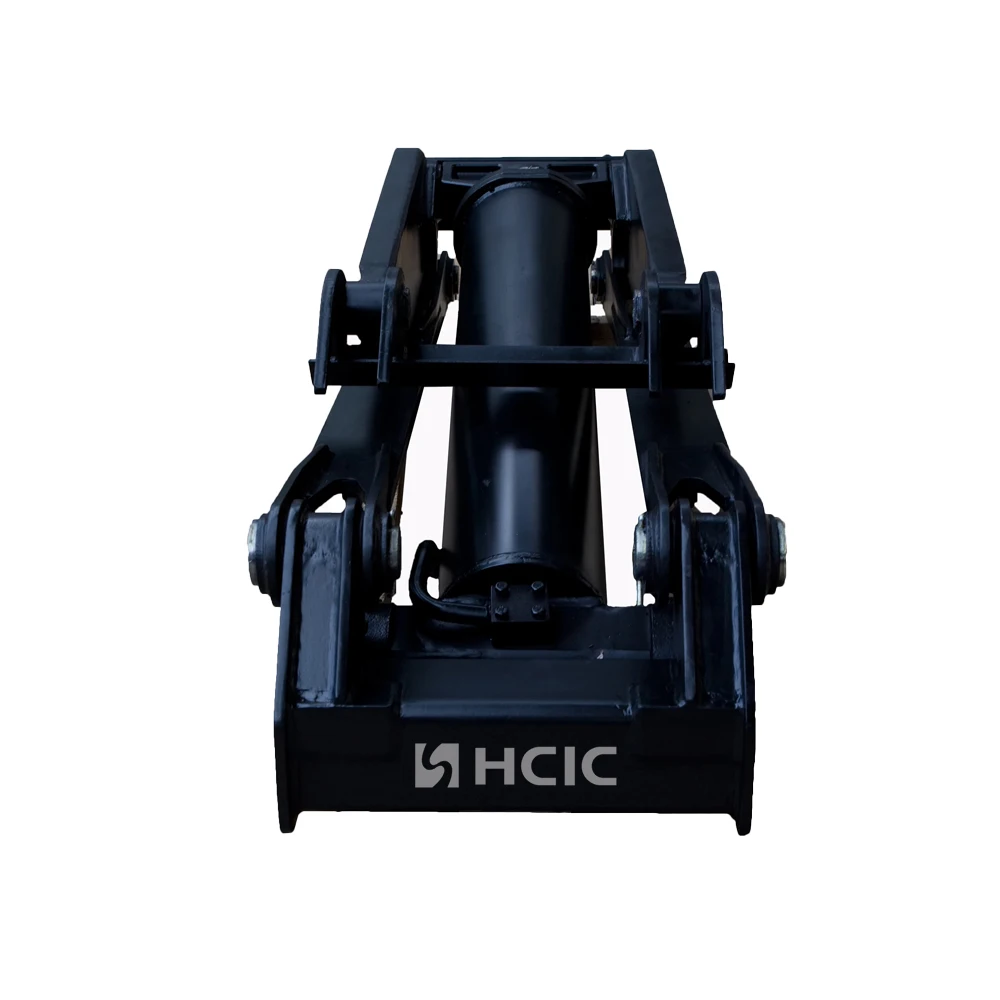

Ein Hubsystem für Muldenkipper bewegt sich in einem sich ändernden Winkel. Der verfügbare Platz bei geschlossener Karosserie ist nicht unbedingt der gleiche Platz, der beim Anheben zur Verfügung steht. Das Hebezeug muss innerhalb des Rahmens sitzen, korrekt mit der Tragkonstruktion verbunden sein und während des gesamten Zyklus einen Abstand zum beweglichen Körper haben.

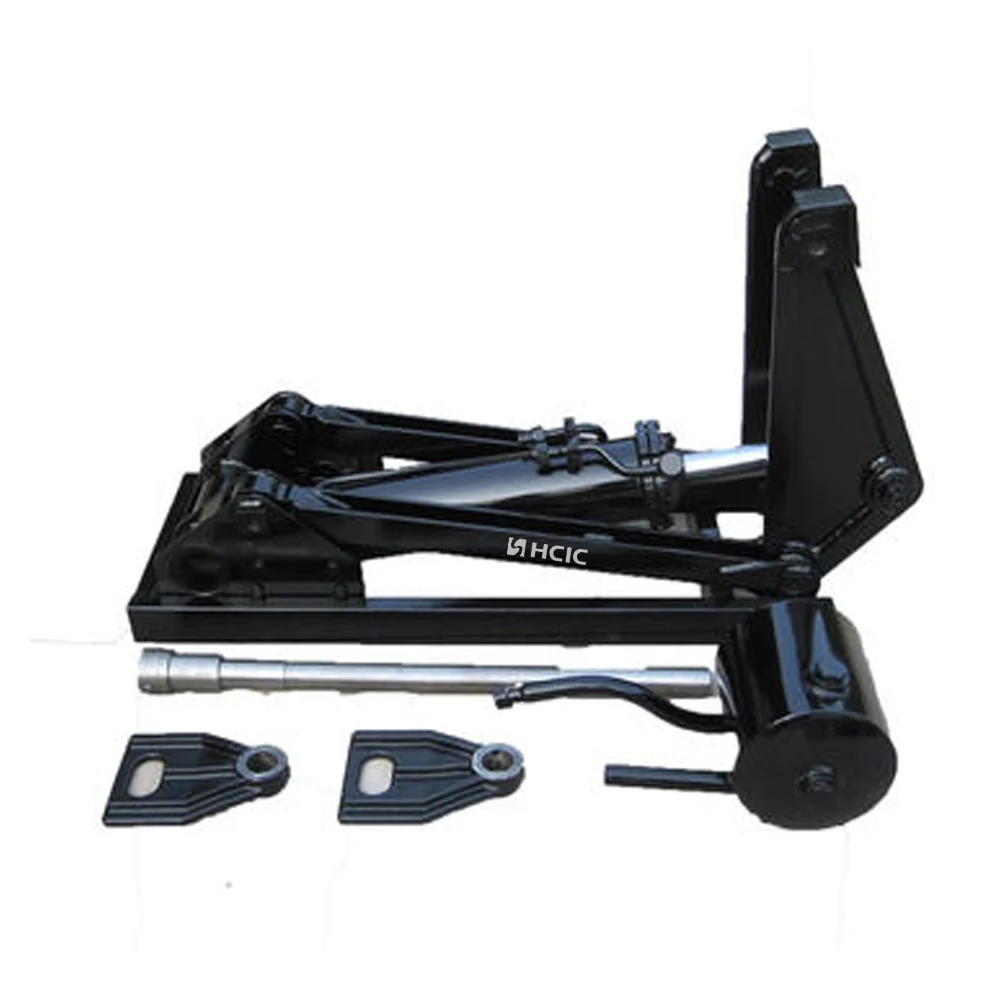

Aus diesem Grund sollte der Kraftaufzug Modell 520 als Teil der gesamten Hebeanordnung und nicht als isolierte Komponente betrachtet werden. Der Aufbau des Anhängers, das hintere Scharnier, die vordere Befestigungsstruktur und die hydraulischen Anschlüsse beeinflussen alle die endgültige Ausstattung.
Die Maße A, B und C sind hilfreich, wenn Sie die Hebebühne mit dem verfügbaren Platz zwischen Anhängerrahmen und Kippmulde vergleichen möchten. Messen Sie den Anhänger zunächst im geschlossenen Zustand und prüfen Sie dann den Bewegungsweg, wenn die Karosserie zu kippen beginnt.
Bei einer statischen Messung allein können Störungen an Querträgern, Halterungen, Schläuchen oder der Unterseite der Karosserie übersehen werden. Die sicherste Überprüfung erfolgt anhand einer bemaßten Zeichnung oder Fotos mit markierten Schlüsselabständen.
Die D-, F- und G-Referenzen helfen dem Käufer, das Hebezeug mit den geplanten Stützplatten, Bolzenpositionen und Rahmenverstärkungen zu vergleichen. Diese Werte sollten nicht zur Reproduktion eines vollständigen Montageentwurfs ohne Originalzeichnung und Projektabmessungen verwendet werden.
Die Montagekonstruktion muss die Hubreaktion in den Anhängerrahmen übertragen. Die Dicke der Halterung, die Ausrichtung der Stifte und das Schweißdesign erfordern daher eine gesonderte technische Prüfung.
Im Katalog ist das Maß E für das Modell 520 mit 47,63 Zoll angegeben. Dieses Maß ist wichtig, wenn die Einbaulänge eines Anhängers begrenzt ist oder wenn die Hebevorrichtung um vorhandene Rahmenelemente herum positioniert werden muss.
Überprüfen Sie dieses Maß zusammen mit der Position des geschlossenen Gehäuses, der Scharnierposition und dem Wartungszugangsraum. Lassen Sie Raum für Inspektionen und hydraulische Anschlussarbeiten, anstatt die Installation nach einer Messung zu konzipieren, die keinen praktischen Zugang lässt.
Die Elektrohebebühne Modell 520 eignet sich für Diskussionen über das Hebesystem für Muldenkipper, bei denen der Käufer eine definierte Katalogreferenz und eine maßliche Grundlage für die Überprüfung der Ausstattung benötigt. Es kann für den Bau von OEM-Anhängern, Ersatzprojekten und Systemneukonstruktionen in Betracht gezogen werden, vorbehaltlich der Bestätigung der vollständigen mechanischen und hydraulischen Anordnung.
Auf der mitgelieferten Katalogseite zum Modell 520 sind Maßangaben aufgeführt, es werden jedoch keine verifizierten Angaben zu Kapazität, Arbeitsdruck, Lebensdauer oder Zertifizierung für dieses Modell bereitgestellt. Diese Angaben müssen für das tatsächliche Projekt bestätigt werden und dürfen nicht aus der Modellnummer abgeleitet werden.

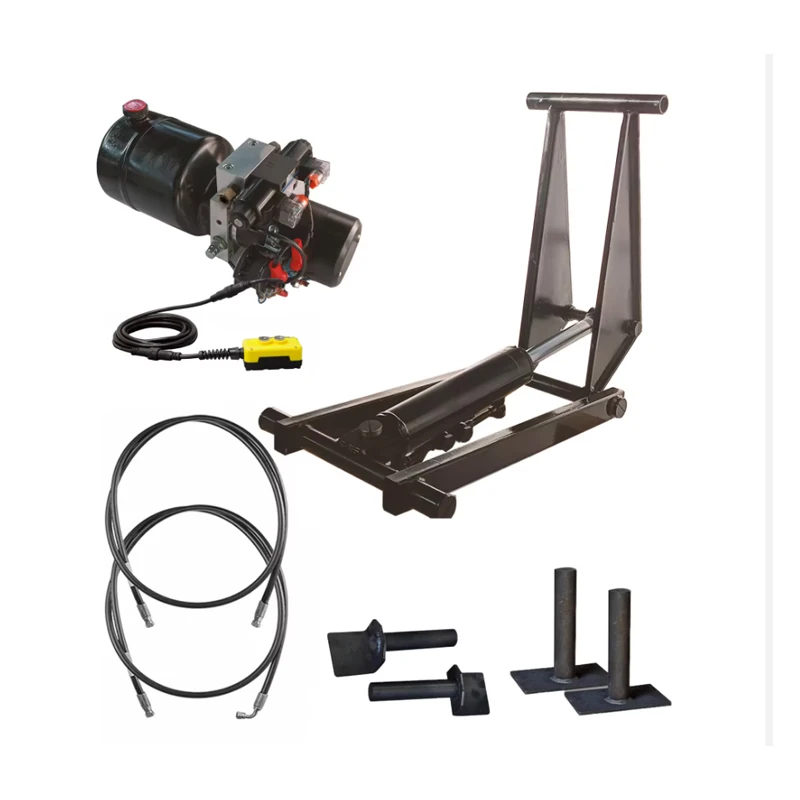

Eine nützliche Anfrage zum Elektrohebezeug Modell 520 sollte Folgendes umfassen:
- Anhängertyp und Muldenabmessungen
- Verfügbarer Platz zwischen Rahmen und Karosserie
- Hintere Scharnierposition und vordere Befestigungspunkte
- Stiftmitten und Halterungsabmessungen
- Geschlossene und Arbeitspositionen der Kippmulde
- Vorhandene Pumpe, Ventile, Schläuche und Steuerungen, falls es sich um einen Ersatz handelt
- Fotos oder eine Maßzeichnung der aktuellen Installation
- Erforderliche Hebereihenfolge und Betriebsumgebung
Diese Informationen ermöglichen es dem Lieferanten, den Einbau zu besprechen, ohne über versteckte strukturelle Details zu spekulieren.
Die Auswahl des Elektrohebezeugs Modell 520 sollte durch eine Überprüfung der Ausstattung und nicht nur anhand der Modellnummernübereinstimmung erfolgen. Seine Katalogabmessungen – insbesondere das 47,63-Zoll-E-Maß, das 24,00-Zoll-A-Maß und das 11,75-Zoll-G-Maß – bieten einen nützlichen Ausgangspunkt für die Überprüfung der Installation eines Kippanhängers.
Für ein genaues Angebot senden Sie die Anhängerzeichnung, die Montagemaße und die vorhandenen Hydraulikinformationen an HCIC. Die endgültige Entscheidung sollte auf der Grundlage der vollständigen Hebeanordnung und der neuesten technischen Zeichnung erfolgen.
HCIC entwickelt und produziert Hydraulikzylinder und Antriebseinheiten für Fahrzeug- und Industrieanwendungen. Für ein Modell 520-Projekt kann HCIC die verfügbaren Installationsinformationen überprüfen und die technischen Details ermitteln, die für ein OEM- oder Ersatzangebot erforderlich sind.
