Geschweißter Hydraulikzylinder im Vergleich zu Spurstangen-Hydraulikzylinder

In industriellen Hydrauliksystemen sind geschweißte Hydraulikzylinder und Zugstangen-Hydraulikzylinder die beiden am häufigsten verwendeten Aktuatoren. Viele Gerätehersteller, Einkäufer und Ingenieure stehen bei der Wahl zwischen beidem oft vor einem Dilemma. In Wirklichkeit gibt es keine absolut „bessere“ Option; Es kommt darauf an, ob es zum konkreten Anwendungsszenario passt. Dieser Artikel bietet einen objektiven Vergleich basierend auf realer Struktur, Leistung, Vor- und Nachteilen sowie Anwendungsszenarien, um Ihnen dabei zu helfen, schnell die richtige Wahl zu treffen.

I. Wesentliche Unterschiede im Tragwerksentwurf

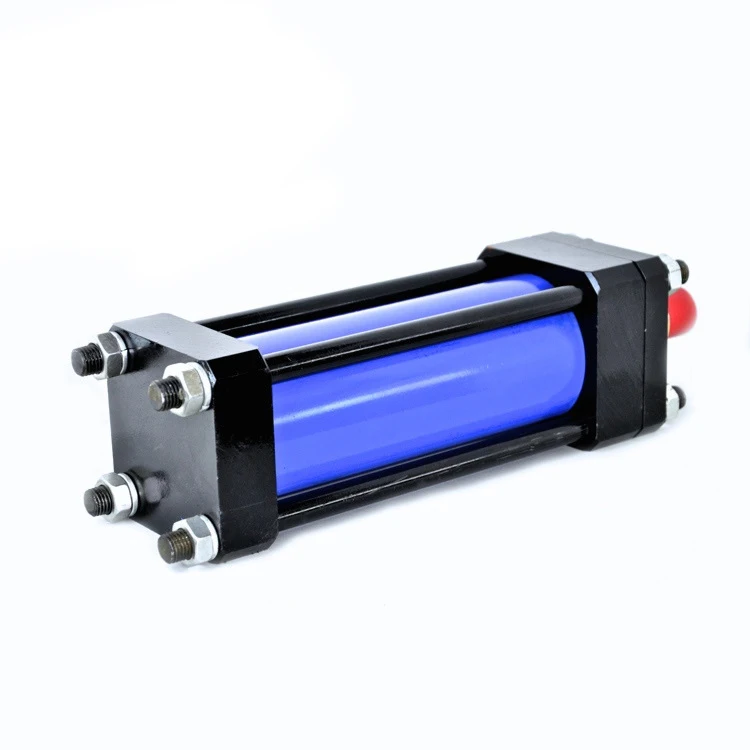

1.1Hydraulikzylinder mit SpurstangeIm Mittelpunkt steht ein modulares Montagedesign. Das Zylinderrohr und die Endkappen werden durch mehrere hochfeste Zugstangen befestigt, wobei die gesamte Struktur durch Schraubverbindungen zusammengehalten wird, ohne dass aufwändige Schweißarbeiten erforderlich sind. Diese Produkte entsprechen im Allgemeinen internationalen Standards und bieten eine hohe Austauschbarkeit. Die typische Bohrungsgröße reicht von 30–200 mm, der Arbeitsdruck liegt bei 7–21 MPa und die Hublänge überschreitet selten 3 Meter.

1.2 Geschweißte HydraulikzylinderVerwenden Sie stattdessen eine integrierte Schweißkonstruktion. Ihr Zylinderrohr und ihre Endkappen sind direkt schmelzgeschweißt, ohne äußere Zugstangen, die die Steifigkeit einschränken würden. Wir bauen sie aus dickeren nahtlosen Stahlrohren, sodass die Standarddruckwerte 16–31,5 MPa erreichen und kundenspezifische Hochleistungseinheiten 35 MPa erreichen können. Die maximale Bohrungsgröße liegt bei 500 mm, und der Hub kann weit über 6 Meter betragen – perfekt für Hochleistungs- und Langhubanwendungen.

II. Spurstangen-Hydraulikzylinder: Hohe Standardisierung und einfache Wartung

2.1 The biggest advantage of tie-rod hydraulic cylinders lies in their high versatility, easy disassembly, and low maintenance costs. From what I’ve seen on factory floors, replacing seals or pistons on these cylinders is a straightforward job. You don’t need any specialized welding gear—just a set of standard tools and a basic understanding of how hydraulics work. Even a general maintenance tech can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines moving. Even a general maintenance technician can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines running smoothly.

2.2 Dank ihres einfachen Aufbaus können Verschleißteile wie Dichtungen und Führungshülsen schnell ausgetauscht werden – professionelle Schweißgeräte oder aufwändiges Werkzeug sind nicht erforderlich. Sogar ein Generalmechaniker kann die Wartung abschließen, wodurch die Ausfallzeiten der Geräte effektiv reduziert werden.

2.3 Ihre Grenzen sind jedoch auch ziemlich klar: begrenzte Druckkapazität und nur durchschnittliche Schlagfestigkeit. In Umgebungen mit anhaltenden Vibrationen und häufigen Stößen neigen die Zugstangen dazu, sich zu dehnen und die Muttern zu lockern, was zu Öllecks oder einer Verschlechterung der Präzision führen kann. Daher eignen sie sich besser für Anwendungen mit mäßigem Druck, einer sauberen Umgebung und stabilen Lasten.

III. Geschweißter Hydraulikzylinder: Hohe Festigkeit und Anpassungsfähigkeit an raue Bedingungen

3.1 Geschweißte Hydraulikzylinder sorgen mit ihrer zugstangenlosen, vollständig verschweißten Konstruktion für eine kompaktere Bauweise und eine höhere Steifigkeit. Sie halten größeren seitlichen Belastungen und Aufprallkräften stand und sorgen für eine gleichbleibende Leistung in rauen Umgebungen wie hohen Temperaturen, starkem Staub, hoher Luftfeuchtigkeit und schweren Lasten. Bei gleichem Einbauraum kann ein geschweißter Zylinder eine größere Bohrung und einen längeren Hub unterbringen.

3.2 Der Hauptnachteil besteht darin, dass eine Reparatur vor Ort nahezu unmöglich ist, wenn der Zylinderkörper oder die Schweißnähte beschädigt sind. Es sind Nacharbeiten im Werk erforderlich, was zu längeren Ausfallzeiten und höheren Wartungskosten führt. Darüber hinaus sind sie aufgrund ihres hohen Individualisierungsgrads im Vergleich zu Zugstangenzylindern in der Massenproduktion weniger flexibel.

IV. So wählen Sie praktische Anwendungsszenarien aus

4.1 Zugstangen-Hydraulikzylinder eignen sich besser für:

Automatisierungsgeräte, Werkzeugmaschinen, Spritzgießmaschinen und Verpackungsmaschinen

Kleine und mittlere Hydrauliksysteme und Standardgeräte

Szenarien, die einen hohen Wartungskomfort und kurze Lieferzeiten erfordern

4.2 Geschweißte Hydraulikzylinder eignen sich besser für:

Baumaschinen, Bergbaumaschinen und metallurgische Ausrüstung

Schwerlastausrüstung für Schifffahrt, Offshore, Photovoltaik und Windkraft

Hochdruck-, Langhub-, raue Bedingungen und nicht standardmäßige kundenspezifische Projekte

V. Zusammenfassung der Auswahl: Die beste Wahl basiert auf den Arbeitsbedingungen

Um die Auswahllogik aus der Praxis zusammenzufassen:

Wenn der Arbeitsdruck unter 21 MPa liegt, sind die Anwendungen Standard und eine einfache Wartung steht für Sie an erster Stelle → entscheiden Sie sich für einen Spurstangen-Hydraulikzylinder.

Wenn der Arbeitsdruck 21 MPa übersteigt, die Stöße hart sind, der Platz knapp ist oder die Umgebung rau ist → wählen Sie einen geschweißten Hydraulikzylinder.

Beides sind solide und bewährte Produkte. Nur wenn Sie den Zylinder mit den tatsächlichen Arbeitsanforderungen, der Nutzungseinstellung und der Langzeitpflege kombinieren, können Sie den besten Wert erzielen und Ausfälle auf ein Minimum reduzieren.
