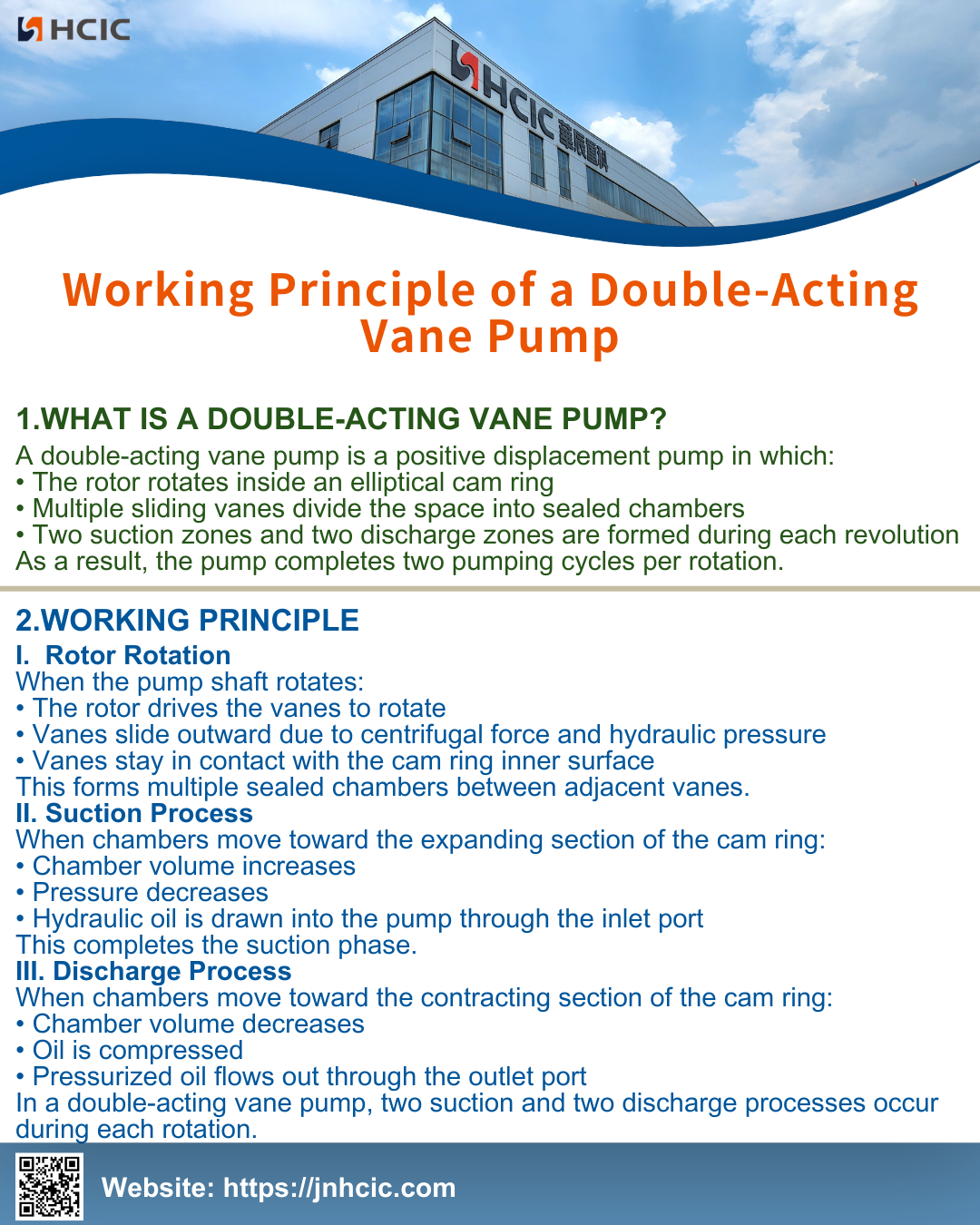

Funktionsprinzip einer doppeltwirkenden Flügelzellenpumpe

Was ist eine doppeltwirkende Flügelzellenpumpe?

Eine doppeltwirkende Flügelzellenpumpe ist eine Verdrängerpumpe, bei der:

• Der Rotor dreht sich in einem elliptischen Nockenring

• Mehrere Schiebeflügel unterteilen den Raum in dichte Kammern

• Bei jeder Umdrehung entstehen zwei Saugzonen und zwei Ausstoßzonen

Dadurch führt die Pumpe pro Umdrehung zwei Pumpzyklen durch.

Funktionsprinzip

1. Rotordrehung

Wenn sich die Pumpenwelle dreht:

• Der Rotor treibt die Flügel zum Drehen an

• Flügel gleiten aufgrund der Zentrifugalkraft und des hydraulischen Drucks nach außen

• Die Flügel bleiben in Kontakt mit der Innenfläche des Nockenrings

Dadurch entstehen mehrere abgedichtete Kammern zwischen benachbarten Flügeln.

2. Saugvorgang

Wenn sich Kammern in Richtung des expandierenden Abschnitts des Nockenrings bewegen:

• Kammervolumen vergrößert sich

• Der Druck nimmt ab

• Hydrauliköl wird durch den Einlassanschluss in die Pumpe gesaugt

Damit ist die Saugphase abgeschlossen.

3. Entladevorgang

Wenn sich Kammern in Richtung des kontrahierenden Abschnitts des Nockenrings bewegen:

• Kammervolumen nimmt ab

• Öl wird komprimiert

• Unter Druck stehendes Öl fließt durch die Auslassöffnung ab

Bei einer doppeltwirkenden Flügelzellenpumpe finden bei jeder Umdrehung zwei Saug- und zwei Druckvorgänge statt.
