Käufer in ganz Nordamerika, Europa und Australien wählen Zylinder oft nur nach Länge und Zylinderdicke aus und ignorieren dabei die Übereinstimmung mit dem Betriebszustand.
Viele bauen Spurstangenzylinder an Traktoren und Kippanhängern ein. Ständige holprige Arbeiten lockern die Spurstangen und verbiegen die Kolbenstangen schnell. Billige, dünne, geschweißte Gabelkopfzylinder reißen unter hoher Belastung, was zu Produktionsstopps und zusätzlichen Wartungskosten führt.
Vier Zylinderausführungen decken über 90 % weltweite Ersatz- und OEM-Bestellungen ab. Dieser Leitfaden sortiert die meistverkauften Modelle mit praktischen Auswahlhinweisen für Einkaufsmitarbeiter und Teilegroßhändler.

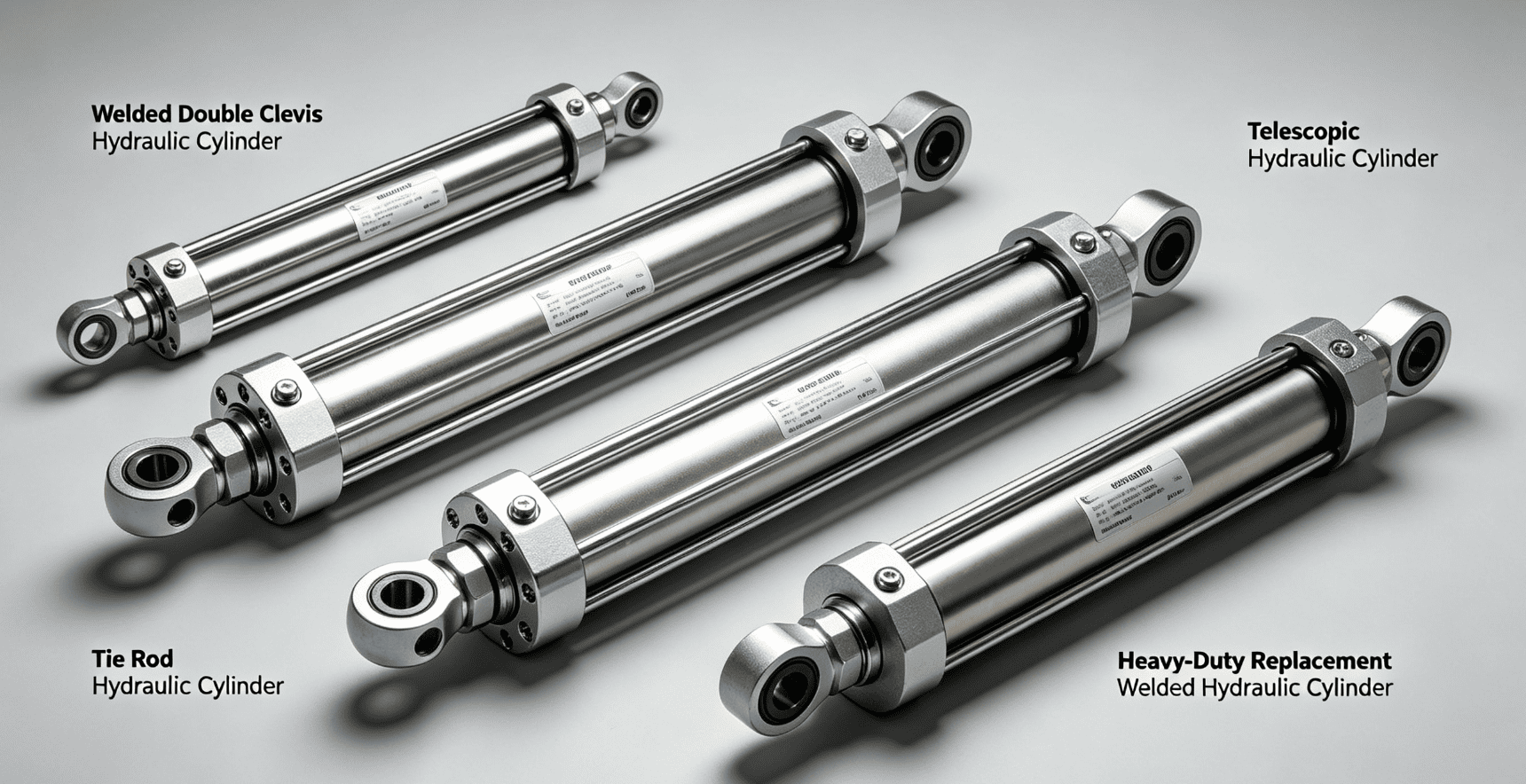

Geschweißter Doppelgabel-Hydraulikzylinder – Landmaschinen, Holzspalter, landwirtschaftlicher Anhänger
Spurstangen-Hydraulikzylinder – Werkzeugmaschinen und Automatisierungsgeräte für den Innenbereich
Teleskop-Hydraulikzylinder – exklusiv für Muldenkipper und Kipper
Geschweißter Hochleistungs-Hydraulikzylinder – Ersatzteile für Minibagger und Lader
Lauf und Endkappen sind mit integriertem Unterpulverschweißen ohne äußere Zugstangen ausgestattet. An zwei Enden wird ein einteiliger geschmiedeter Doppelgabelkopf für die Bolzenmontage verwendet.
Standardarbeitsdruck 21 MPa, verbesserte Hochdruckversion erreicht 35 MPa, mit hervorragender Anti-Vibrations- und Anti-Seitenlast-Kapazität.
Bei preisgünstigen Produkten werden dünne, gespleißte Gabelköpfe verwendet, die leicht brechen. Qualifizierte Produkte verwenden eine 8–12 mm dicke Schweißnaht mit vollständiger Durchdringung, die auch unter schlammigen Arbeitsbedingungen im Freien stabil ist.
Passend für Traktorhebearm, Holzspalter, landwirtschaftlichen Anhänger, kleinen Lader, Abschleppwagen.
Wir beliefern Großhändler für Agrarteile, Landmaschinenfabriken und Outdoor-Reparaturwerkstätten.
Vorteile: Kompakt, staubdicht, einfach zu installieren, anpassbare Bohrung, Hub und Gabellochgröße
Nachteile: Umständliche interne Demontage, längere Lieferzeit für nicht standardmäßige Größen
Vier Zugstangen fixieren zwei Endkappen und ermöglichen eine bequeme Demontage und den Austausch interner Dichtungen. Es folgt dem internationalen NFPA-Standard mit einem einheitlichen Druck von 21 MPa.
Freiliegende Zugstangen lockern sich bei langfristiger Vibration und Seitenkräfte verbiegen die Kolbenstangen. Nicht für mobile Maschinen im Freien geeignet.
Einbau von Werkzeugmaschinen, Verpackungsautomatisierungslinien, hydraulischen Innenpressen und festen Hebebühnen.
Wir beliefern Automatisierungsfabriken, Lieferanten von Gerätewartung und Händler von Hydraulikteilen für den Innenbereich.
Vorteile: Ausreichende Spotware, einfache Wartung, niedriger Preis, schnelle Lieferung von Standardgrößen
Nachteile: Schlechte Vibrationsfestigkeit, kann nicht auf Traktoren und Kippanhängern verwendet werden
Mehrstufiges, verschachteltes Hülsendesign, kurze Länge nach dem Einfahren und langer Hubhub nach dem Ausfahren. Die meisten sind einfachwirkend und werden durch die Schwerkraft eingefahren, mit 2–4 optionalen Stufen.
Mehr Ausfahrstufen führen zu einem schwächeren Endschub und sind nicht für das Heben extrem schwerer Lasten geeignet.
Passend für landwirtschaftliche Muldenkipper, Kipper, Müllfahrzeuge und Drehleitern.
Wir beliefern Betriebe zur Umrüstung von Anhängern, Großhändler für Frachtteile und Hersteller von Sanitärausrüstung.
Vorteile: Kleines eingefahrenes Volumen, langer Hub, einfacher Ölkreislauf, niedrige Ausfallrate
Nachteile: Mehrschichtdichtungen benötigen sauberes Hydrauliköl, keine aktive hydraulische Rückzugsfunktion
Hergestellt aus dickem, geschliffenem, nahtlosem Rohr und verstärkter, verbiegungssicherer Kolbenstange, kombiniert mit geschmiedetem Kugelgelenk oder Einzelgabelkopf. Dicke Schweißnähte mit vollständiger Durchdringung unterstützen einen maximalen Druck von 35 MPa.
Die Größen entsprechen vollständig den Minibaggern von CAT, Komatsu und Kubota und ermöglichen einen direkten Austausch ohne Modifikation.
Montieren Sie den Ausleger-/Stielzylinder des Minibaggers, den Kippzylinder des Laders und die kleine Straßenwalze.
Wir beliefern Baumaschinenexporteure, Feldreparaturwerkstätten und kleine Fabriken für technische Ausrüstung.
Vorteile: Genaue Ersatzgröße, schlagfest, langlebig auf Baustellen, hohe Nachbestellungen
Nachteile: Verschiedene Modelle und nicht standardmäßige Maschinen erfordern eine Anpassung auf der Grundlage alter Zylinderdaten
Das Standardmodell mit 21 MPa (3000 PSI) eignet sich für die meisten landwirtschaftlichen und Innengeräte und macht 90 % der Bestellungen mit hohem Kosten-Leistungs-Verhältnis aus.
25–35 MPa verdickte Hochdruckversion für Bagger und Bergbau-Schlagarbeitsbedingungen.
Die Hubkraft bezieht sich nur auf Bohrung und Systemdruck; Ein längerer Hub kann die Tragfähigkeit nicht verbessern.
Messen Sie beim Austausch alter Zylinder die vollständige Ein- und Ausfahrlänge. Eine visuelle Beurteilung kann leicht zu Hubmangel und Öllecks führen.
Wählen Sie Teleskopzylinder für lange Hubwege bei begrenztem Platzangebot; Wählen Sie geschweißte Doppelgabelkopfzylinder für Mehrwinkel-Schwenkgeräte.
Mehrwinkel-Hebemaschinen für den Außenbereich: Geschweißter Doppelgabel-Hydraulikzylinder
Stabile Niederdruckausrüstung für den Innenbereich: Hydraulikzylinder mit Spurstange
Langhubhub des Kippanhängers: Teleskop-Hydraulikzylinder
Bagger-Gelenkarm: Hochleistungs-Ersatz-Hydraulikzylinder, geschweißt
Normaler, sauberer Innenzustand: NBR-Dichtungen + schwarzer Rostschutzanstrich
Schlammiger Bauernhof im Freien: Dicke Chromkolbenstange + äußerer Staubschutz
Salznebelumgebung an der Küste: Insgesamt verzinkte Korrosionsschutzschicht
Hochtemperatur-Heißölzustand: FKM-Fluorkautschukdichtungen zur Vermeidung interner und externer Leckagen
Erste Wahl: Doppeltwirkender geschweißter Doppelgabelkopf-Hydraulikzylinder
Vermeiden Sie Folgendes: Spurstangenzylinder brechen bei Vibration leicht; Teleskopzylinder mit überlangem Hub passen nicht für kleine landwirtschaftliche Geräte
Erste Wahl: 2–4-stufiger einfachwirkender Teleskop-Hydraulikzylinder
Alternative: Langhubiger geschweißter Doppelgabelkopfzylinder für leichte Kleinanhänger
Erste Wahl: Hochleistungs-Ersatz-Schweißhydraulikzylinder
Alternative: Verdickter Hochdruck-Doppelgabelkopfzylinder für große Hoflader
Erste Wahl: Standard-Zugstangen-Hydraulikzylinder
Vermeiden: Kostenintensive Schweißzylinder sind bei fest installierten Innengeräten nicht erforderlich
Dünne, gespleißte Gabelköpfe reißen bei starker Belastung, dünne Schweißnähte verursachen Ölaustritt. Bestätigen Sie den geschmiedeten integrierten Gabelkopf und die vollständig durchdringenden Schweißnähte von über 8 mm. Der dicke Chromstab wird für den Einsatz im Freien empfohlen.
Durch Vibrationen werden Zugstangen gelockert und Kolbenstangen verbogen. Dies ist nur bei stabilen Innengeräten zulässig.
Beherrschen Sie schwere Lasten in den ersten beiden Phasen. Eine vollständige Streckung führt zu einem starken Schubabfall. Ersetzen Sie das Hydrauliköl regelmäßig, um mehrschichtige Dichtungen zu schützen.
Eine falsche Größe kann normalerweise nicht installiert werden. Stellen Sie vor der Bestellung alte Zylinderfotos und Maschinenmodelle zur Bestätigung bereit.

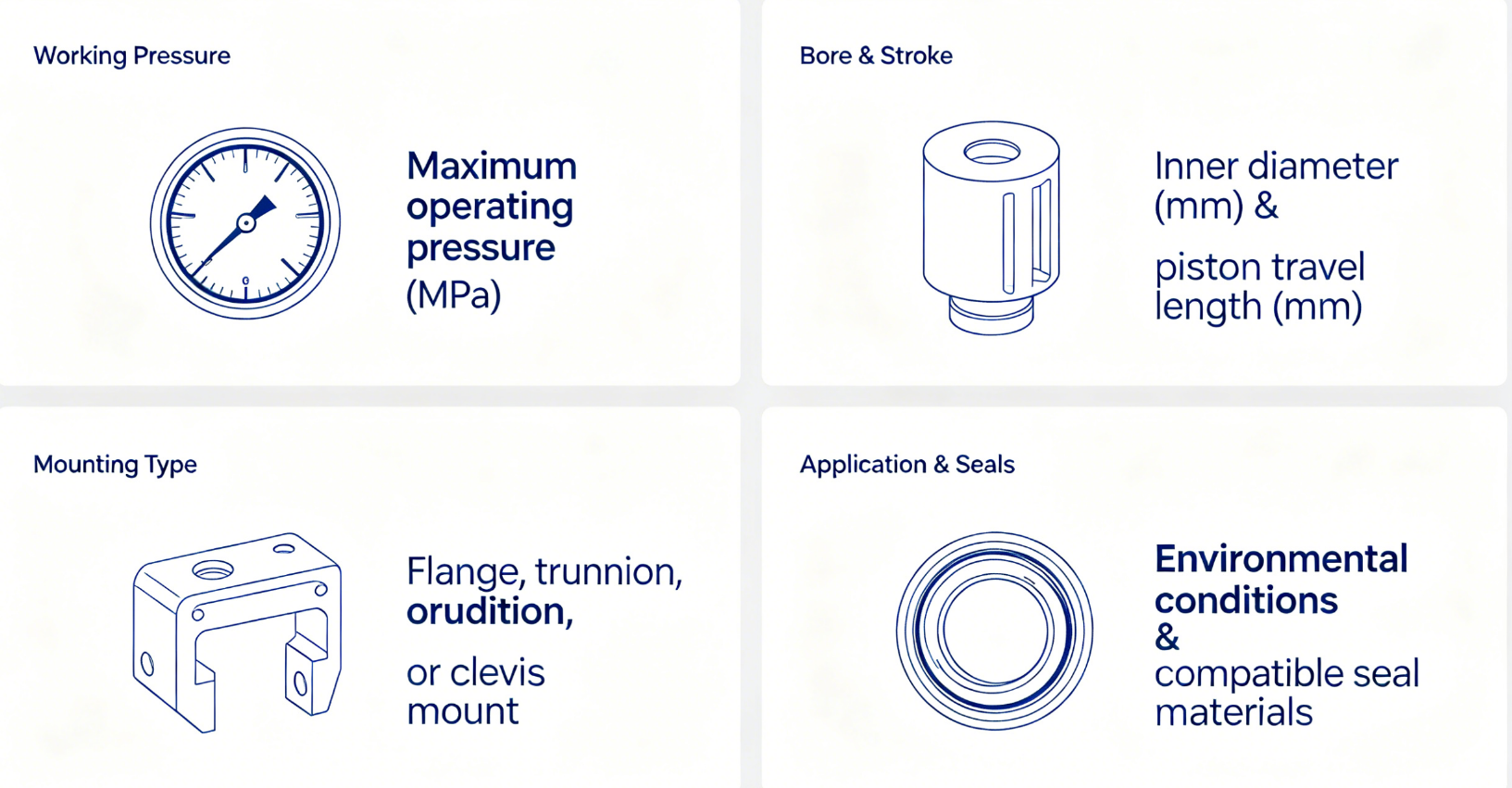

Senden Sie die folgenden Informationen an unsere Ingenieure, um innerhalb von 24 Stunden passende Pläne zu erhalten:
Maschinenindustrie & Komplettmodell
Klare Fotos von alten Zylinderbefestigungsenden
Gemessene Bohrung, Stangendurchmesser, vollständig ausgefahrene und eingefahrene Länge
Arbeitsdruck und Umgebung (hohe Temperaturen, Meer, schlammiger Standort)
Wir unterstützen die 1-teilige Musteranpassung für alle vier Zylindertypen, jedes Produkt mit vollständigem Drucktestbericht und 12-monatiger Garantie.
