A Hydraulikzylinderkann es zu instabiler Bewegung, ungleichmäßiger Belastung oder wiederholten Dichtungsschäden kommen, selbst wenn der Hydraulikkreislauf normal erscheint. Die Ursache kann in den Montageteilen liegen: ein verschlissener Stift, ein vergrößertes Gabelkopfloch, eine lockere Buchse oder eine Installation, die nicht mehr über den gesamten Arbeitsbogen ausgerichtet ist.
In diesem Leitfaden wird erläutert, wie Wartungsteams und OEM-Käufer die Zylinderbefestigungspunkte überprüfen können, bevor sie ein Reparaturset oder einen Ersatzzylinder bestellen. Der Schwerpunkt liegt auf der mechanischen Verbindung zwischen Zylinder und Maschine und nicht auf einer allgemeinen hydraulischen Druck- oder Durchflussdiagnose.

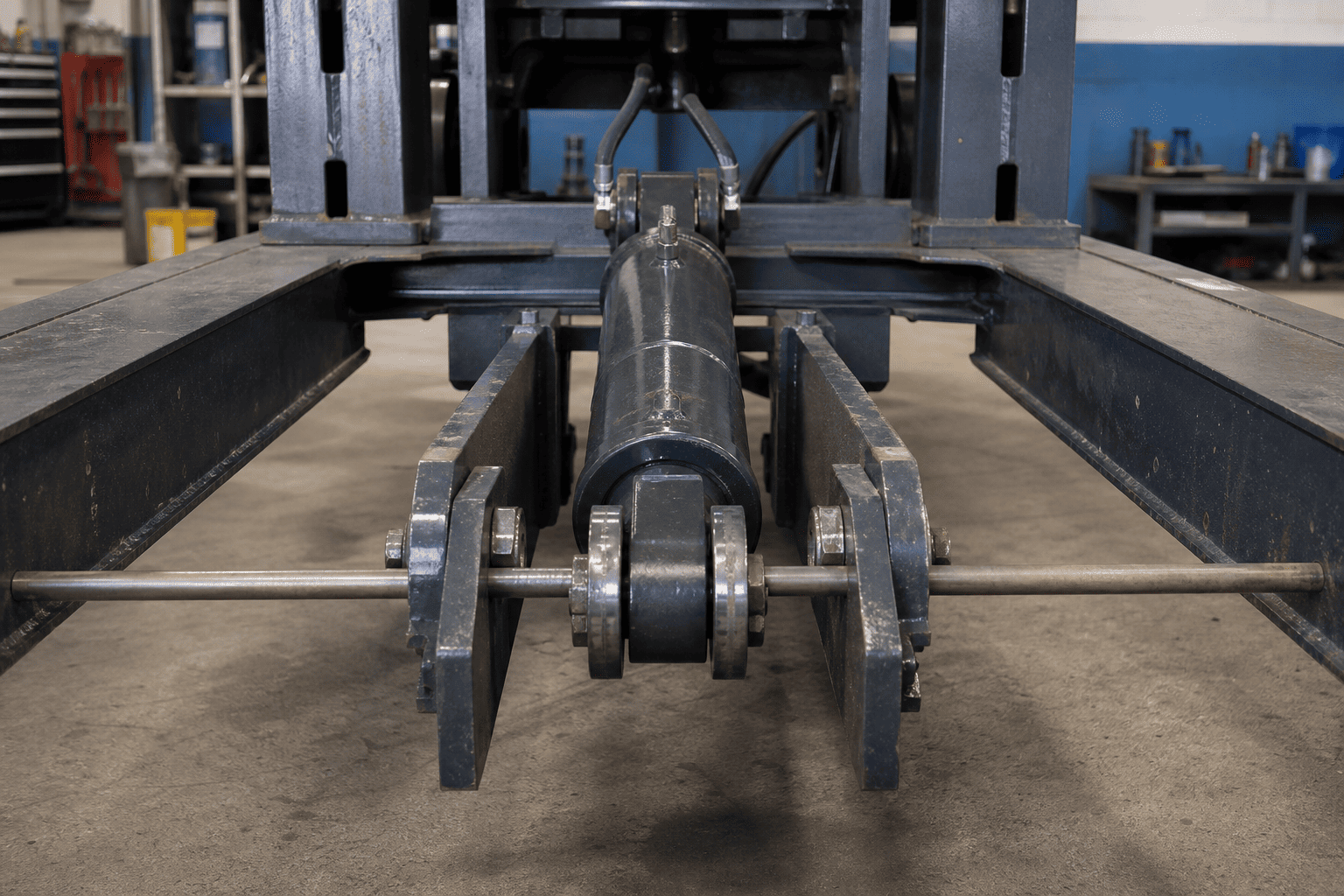

Ein Zylinder funktioniert nicht isoliert. Seine Stange und sein Zylinder sind über Stifte, Gabelköpfe, Ösen, Zapfen, Halterungen oder andere Befestigungselemente mit der Maschine verbunden. Diese Teile übertragen die Arbeitskraft und ermöglichen gleichzeitig die Bewegung des Zylinders durch seinen vorgesehenen Bogen.
Wenn die Verbindung verschleißt, bleibt der Zylinder möglicherweise nicht mehr auf der vorgesehenen Mittellinie. Die Maschine kann dann zusätzliche Bewegung und Kontakt auf der Stange, der Stopfbuchse, der Führung, dem Rohr oder der Montagehalterung erzeugen. Eine neue Dichtung oder ein neuer Zylinder lösen das Problem möglicherweise nicht, wenn die verschlissene maschinenseitige Verbindung weiterhin in Betrieb ist.
In der Sicherheitsrichtlinie für Zylinder von Parker heißt es, dass die Stange und die dazugehörige Maschinenkomponente sowohl in der ausgefahrenen als auch in der eingefahrenen Position auf korrekte Ausrichtung überprüft werden sollten. Es wird außerdem empfohlen, am Gabelkopf montierte Zylinder an beiden Enden mit parallelen Stiftmittellinien zu schwenken und den Zylinder in seinem Arbeitsbogen auf Störungen zu prüfen. Dies sind Installations- und Sicherheitsgrundsätze; Die endgültigen Grenzwerte müssen vom Zylinder- und Maschinenhersteller stammen.

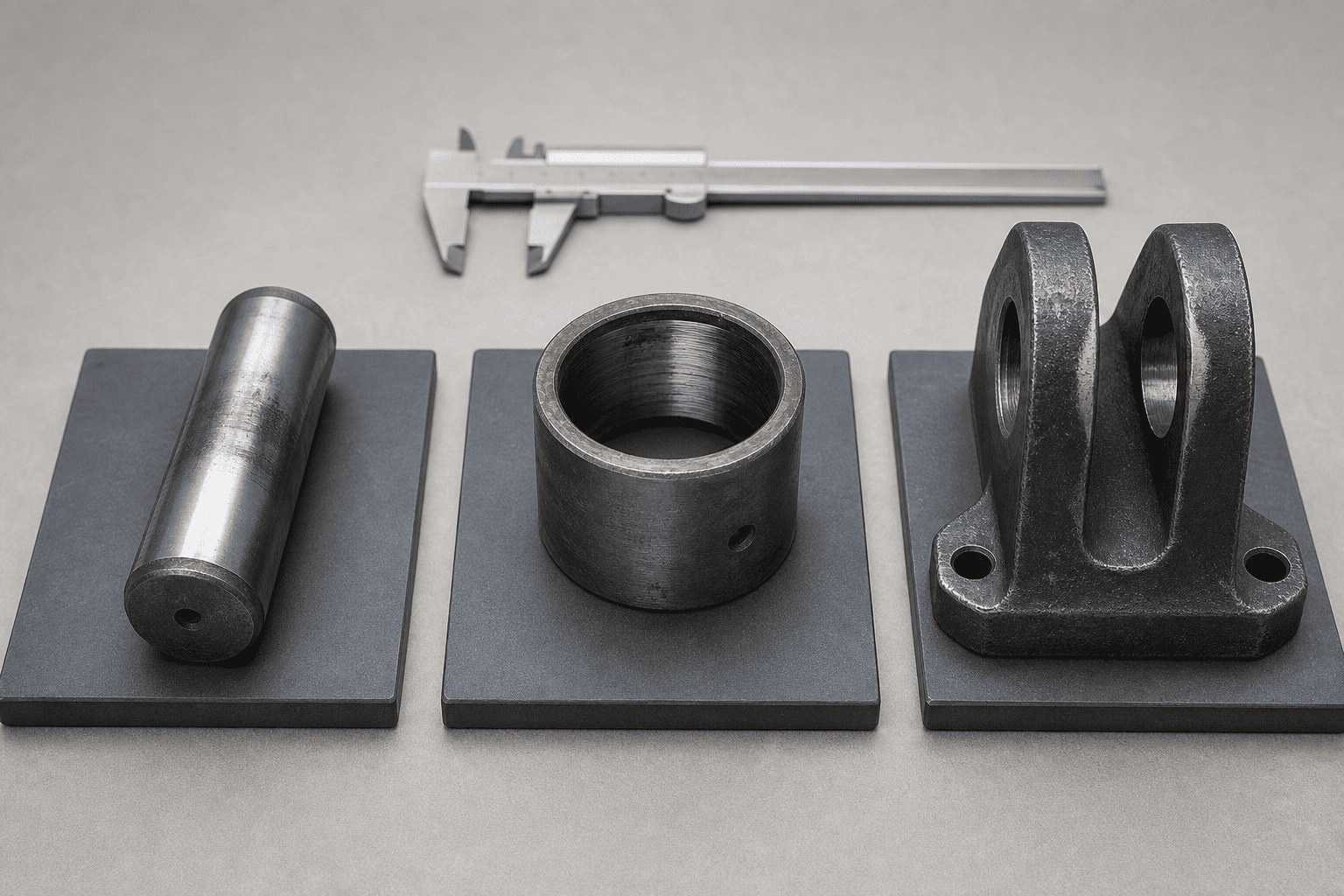

Überprüfen Sie den Stift auf Riefen, Riefen, Korrosion, flache Stellen und einen auf einer Seite konzentrierten Verschleißstreifen. Ein Stift, der keine runde, stabile Auflagefläche mehr hat, kann dazu führen, dass sich das Zylinderauge bewegt, bevor das Maschinenelement reagiert.
Beurteilen Sie den Stift nicht nur danach, ob er noch entfernt werden kann. Ein Stift kann an Ort und Stelle bleiben, während seine Arbeitsfläche, seine Haltefunktion oder sein Sitz in der Buchse bereits beeinträchtigt sind.
Eine Buchse kann sich im Inneren abnutzen, sich in ihrem Gehäuse lockern oder beim Einbau beschädigt werden. Überprüfen Sie die Bewegung zwischen der Buchse und dem Zylinderauge oder der Halterung, nicht nur die Bewegung zwischen dem Stift und der Buchse.
Wenn es sich bei der Durchführung um einen wartungsfreien Typ handelt, befolgen Sie die Installationsanweisungen des Geräteherstellers. Fügen Sie kein Fett hinzu und verändern Sie die Oberflächenbehandlung nicht, es sei denn, die angegebene Konstruktion erlaubt dies.
Das Zylinderauge oder der Gabelkopf können sich nach längerer Bewegung mit einem losen Stift vergrößern, verjüngen oder oval werden. Dies wird oft als eiförmiges Loch bezeichnet. Das Ersetzen nur des Stifts kann das sichtbare Spiel vorübergehend verringern und gleichzeitig zu einer Fehlausrichtung des Lastpfads führen.
Messen Sie das Loch in mehr als einer Richtung und an mehr als einer Stelle. Eine optische runde Form ist kein ausreichender Beweis für eine kritische Reparaturentscheidung.

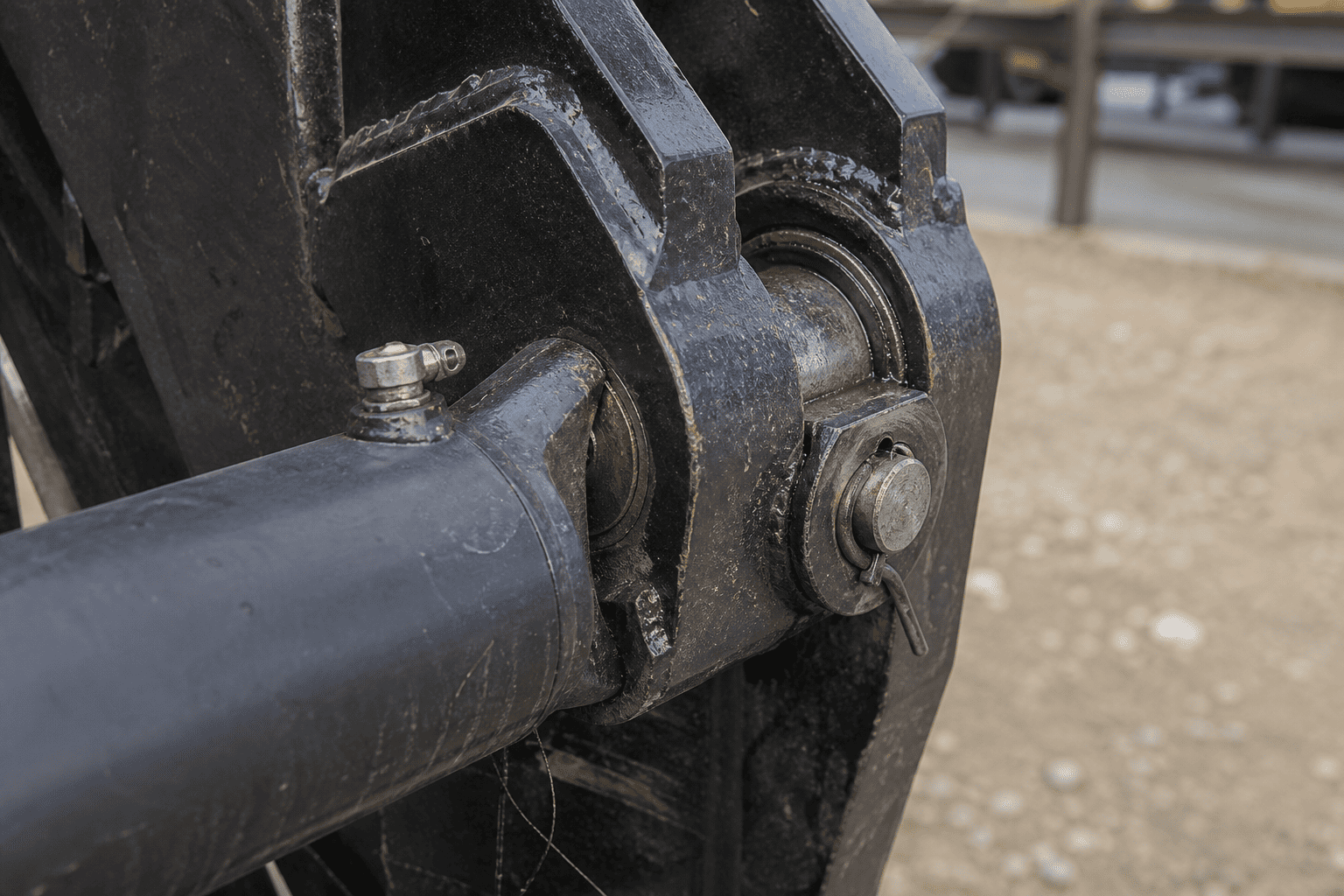

Eine fehlende Unterlegscheibe, ein loser Halter, ein beschädigter Sprengring, eine verschlissene Halteplatte oder eine verformte Halterung können dazu führen, dass der Stift seitwärts läuft. Überprüfen Sie die vollständige Halteanordnung und den Zustand der Bracketflächen, die die seitliche Position steuern.
Ein Ersatzzylinder sollte nicht in eine Halterung eingebaut werden, die den Stift nicht in seiner vorgesehenen Position halten kann.
Die folgende Sequenz ist ein Leitfaden für die Feldplanung. Die Sperr-, Sperr- und Speicherverfahren des Maschinenbauers haben Vorrang.
Isolieren Sie hydraulische Energie, sichern Sie die angehobene oder hängende Struktur mit einer geeigneten mechanischen Stütze und verhindern Sie unerwartete Bewegungen. Ein Hydraulikzylinder darf bei der Inspektion nicht als einzige Stütze für eine angehobene Last betrachtet werden.
Beachten Sie vor der Demontage, wann das Problem auftritt:
Das Symptom hilft dabei, ein Montageproblem von einem rein hydraulischen Steuerungsproblem zu unterscheiden, ersetzt jedoch nicht die Messung.
Suchen Sie nach verschobenen Halterungen, polierten Kontaktbändern, Abriebspuren, Roststaub, rissigen Schweißnähten, Halterungsbewegungen und einem Stift, der nicht mehr zentriert ist. Markieren Sie die relative Position von Stift, Unterlegscheibe und Halterung, wenn Sie eine Bewegung vermuten.
Benutzen Sie nicht den Finger, um eine Quetschstelle zu prüfen, und legen Sie Ihre Hände nicht zwischen das Zylinderauge und den Gabelkopf.
Nachdem die Maschine gesichert ist, entfernen Sie den Stift gemäß dem Geräteverfahren. Reinigen Sie die Oberflächen von Stift, Buchse, Zylinderauge und Halterung mit einer Methode, die mit den Komponentenmaterialien und den örtlichen Vorschriften kompatibel ist.
Bewahren Sie die entfernten Teile zusammen auf und identifizieren Sie ihren ursprünglichen Standort. Ein Stift von einem Ende eines Zylinders sollte nicht mit einem Stift von einer anderen Position vermischt werden, bevor die Prüfprotokolle vollständig sind.

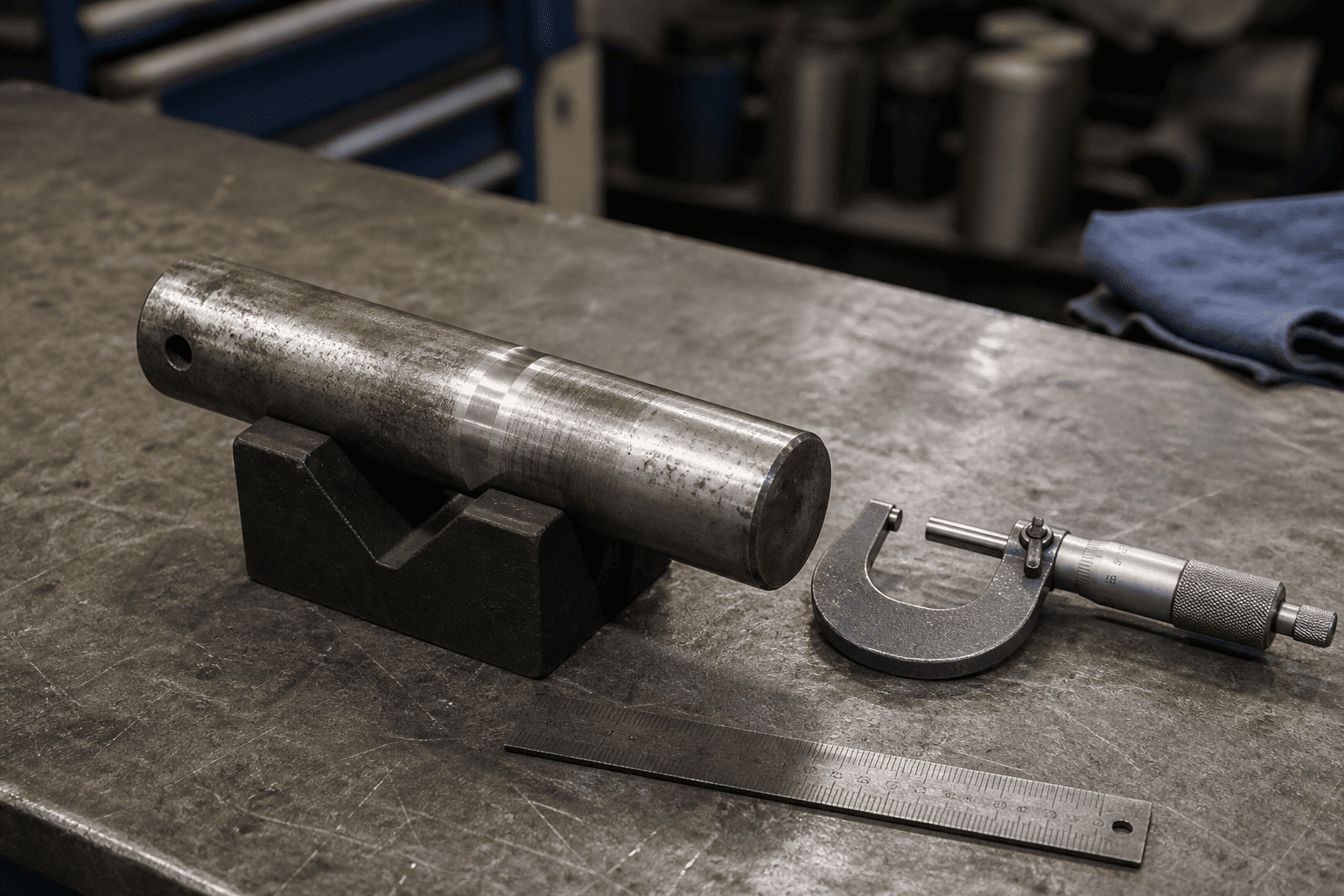

Notieren Sie den nominalen Bolzendurchmesser, den tatsächlichen Bolzendurchmesser an mehreren Stellen, den Innendurchmesser der Buchse, ggf. den Außendurchmesser der Buchse sowie den Zustand des Zylinderauges und der Gabelkopfbohrung.
Überprüfen Sie auch:
Erfinden Sie keine universelle Verschleißgrenze. Verwenden Sie für die endgültige Annahme-/Ablehnungsentscheidung die Gerätezeichnung, die Spezifikation des Zylinderherstellers oder eine genehmigte Reparaturnorm.
Überprüfen Sie die Maschinengeometrie erneut an den eingefahrenen und ausgefahrenen Positionen oder an den tatsächlichen Endpositionen, die das sichere Wartungsverfahren zulässt. Der Zylinder darf nicht durch Ziehen, Hebeln oder Druck in die richtige Position gebracht werden.
Stellen Sie sicher, dass die Mittellinien der beiden Montagestifte parallel bleiben, wenn das Montagedesign eine parallele Schwenkung erfordert. Überprüfen Sie den Kontakt mit Halterungen, Schutzvorrichtungen, Schläuchen, Rahmenelementen und anderen beweglichen Teilen.
| # | Beobachtung | Wahrscheinliche Ursache/Hinweis |
|---|---|---|
| 1 | Der Stift hat auf einer Seite ein poliertes Band | Ungleichmäßiger Kontakt, Ausrichtungsänderung oder Halterungsbewegung |
| 2 | Der Stift ist im Arbeitsbereich kleiner | Stiftverschleiß, unzureichender Halt oder Bewegung unter Last |
| 3 | Die Buchse dreht sich in ihrem Gehäuse | Lockerer Sitz, beschädigtes Gehäuse oder falsche Installation |
| 4 | Das Gabelkopfloch ist oval oder konisch | Weiterbetrieb mit Spiel oder lockerem Stift |
| 5 | Roststaub oder feine Metallpartikel sind vorhanden | Verschleiß, Korrosion, unzureichender Schutz oder relative Bewegung |
| 6 | Halter ist verbogen oder lockert sich wiederholt | Pin Walk, Bracketbewegung oder falsche Retentionsanordnung |
| 7 | Stangenführung bzw. Stopfbuchse weist einseitigen Verschleiß auf | Überprüfen Sie die Ausrichtung der Maschine und die Montagegeometrie, bevor Sie die Dichtungen austauschen |
| 8 | Verschleiß tritt nur an einem Ende des Hubs auf | Endlagengeometrie, Interferenz oder sich ändernder Lastpfad |
Diese Beobachtungen sind Ausgangspunkte für Untersuchungen und nicht für automatische Diagnosen. Ein verschlissener Stift kann eher auf ein größeres Ausrichtungsproblem als auf die ursprüngliche Ursache zurückzuführen sein.
Eine reine Bolzenreparatur kann angebracht sein, wenn der Bolzen abgenutzt ist, Buchse, Öse, Gabelkopf, Halterung und Haltesystem jedoch innerhalb der genehmigten Maßgrenzen bleiben. Der neue Stift muss den richtigen Durchmesser, die richtige Länge, das richtige Material und die richtige Halteanordnung haben.
Der Austausch einer Buchse erfordert die richtige Passform, Ausrichtung und Installationsmethode. Bestätigen Sie, ob die Ersatzbuchse geschmiert, trockenlaufend oder für eine bestimmte Oberflächenbeschaffenheit ausgelegt ist. Das Einpressen einer Buchse in ein beschädigtes oder falsch ausgerichtetes Gehäuse kann das ursprüngliche Problem reproduzieren.
Ein ovales Zylinderauge oder Gabelkopfloch erfordert möglicherweise eine zugelassene Reparaturmethode wie maschinelle Bearbeitung, eine Reparaturhülse oder den Austausch der betroffenen Komponente. Schweißen, bohren oder modifizieren Sie ein tragendes Befestigungselement nicht ohne technische Genehmigung und ein dokumentiertes Reparaturverfahren.
Wenn das Zylinderauge, der Gabelkopf, der Zapfen oder der Montageblock Risse aufweist, dauerhaft verformt ist oder außerhalb der genehmigten Maßgrenzen liegt, kann ein Austausch des Zylinders oder eine technische Reparatur erforderlich sein. Der Ersatz muss auf die Maschinengeometrie abgestimmt sein und darf nicht nur nach Bohrung oder Hub ausgewählt werden.
Eine Anfrage zum Montageverschleiß ist viel einfacher zu überprüfen, wenn sie tatsächliche Installationsdaten enthält. Schicken:
Bei Pin-to-Pin-Zylindern sind die geschlossenen und erweiterten Pin-Center-Abmessungen besonders wichtig. Ein Austausch, der zur hydraulischen Verbindung passt, aber die Montagegeometrie ändert, kann zu einem neuen Interferenz- oder Ausrichtungsproblem führen.
Bevor Sie die Maschine wieder in den Normalbetrieb versetzen:
1. Stellen Sie sicher, dass der Stift und die Buchse die für die Montage vorgesehenen Teile sind.
2. Stellen Sie sicher, dass der Stift vollständig sitzt und richtig gehalten wird.
3. Überprüfen Sie, ob sich der Zylinder dreht, ohne dass er an beiden Enden blockiert.
4. Stellen Sie sicher, dass die Stange und das Maschinenelement über den zulässigen Hub ausgerichtet bleiben.
5. Schlauchführung und Anschlussspiel während der Bewegung prüfen.
6. Betreiben Sie die Maschine mit geringem Risiko und niedriger Geschwindigkeit entsprechend dem Geräteverfahren.
7. Stoppen Sie, wenn der Zylinder klemmt, sich die Halterung verschiebt, der Stift wandert oder die Stange in der Nähe befindliche Teile berührt.
8. Notieren Sie die endgültigen Messungen und reparieren Sie die Teile für zukünftige Wartungsarbeiten.
In den Sicherheitsrichtlinien von Parker wird außerdem betont, dass eine falsche Ausrichtung zu übermäßigem Verschleiß der Stangendurchführung und der Zylinderbohrung führen kann. Deshalb sollte die Einbauprüfung nach der Reparatur erfolgen und nicht erst vor dem Ausbau der Altteile.
Eine kontrollierte Montageinspektion kann dazu beitragen, mehrere teure Wiederholungsfehler zu vermeiden:
Das Ziel besteht nicht darin, jedes verschlissene Teil automatisch auszutauschen. Es dient dazu, den tatsächlichen Lastpfad zu identifizieren und die Montagegeometrie wiederherzustellen, für die der Zylinder ausgelegt ist.
HCIC kann die Anforderungen an Ersatz- und kundenspezifische Hydraulikzylinder anhand der tatsächlichen Installationsdaten überprüfen: Montageabmessungen, Stiftanordnung, Hub, Bohrungs- und Stangeninformationen, Anschlusskonfiguration, Anwendung und verfügbare Zeichnungen. Fügen Sie bei verschlissenen Befestigungspunkten Fotos und Maße der maschinenseitigen Halterungen bei, damit die Angebotsprüfung sowohl die Montage als auch den hydraulischen Anschluss abdeckt.
HydraulikzylinderDer Verschleiß von Befestigungsstiften und -buchsen ist ein mechanisches Montageproblem, das zu einem Problem der hydraulischen Zuverlässigkeit werden kann. Überprüfen Sie den Stift, die Buchse, das Zylinderauge, den Gabelkopf, die Befestigungsteile und den gesamten Arbeitsbogen zusammen. Notieren Sie die Maße, bevor Sie Teile bestellen, und verwenden Sie keinen neuen Zylinder, um eine beschädigte oder falsch ausgerichtete Maschinenstruktur auszugleichen.
Wenn Sie einen OEM-Ersatz oder einen kundenspezifischen Pin-zu-Pin-Hydraulikzylinder benötigen, senden Sie HCIC die Abmessungen des alten Zylinders, die Abstände zwischen geschlossenen und erweiterten Bolzen, Bolzen- und Gabelkopfmaße, Anschlussinformationen, Fotos und Anwendungsdetails. Ein vollständiges Datenpaket bietet dem Ingenieurteam eine bessere Grundlage für die Bestätigung der Passgenauigkeit vor der Produktion.
