Wenn einHydraulikzylinderWenn einmal undicht wird, ist die erste Reaktion oft die Bestellung einer Ersatzdichtung. Das kann die Maschine zwar kurzzeitig wiederherstellen, erklärt aber nicht, warum die Originaldichtung versagt hat. Wenn die Stange Riefen aufweist, die Nut beschädigt ist oder die Dichtung falsch eingebaut wurde, kann eine neue Dichtung an der gleichen Stelle versagen.
Notieren Sie vor dem Reinigen der Teile die Leckstelle, den Betriebszustand, die Zyklusrichtung, die Flüssigkeitstemperatur und die Zeit seit der letzten Reparatur. Fotografieren Sie das äußere Leck und markieren Sie die Ausrichtung der entfernten Teile. Bei der Demontage können kleine Details verschwinden.
Bei einer Fehlerüberprüfung sollten sichtbare Beweise von Annahmen unterschieden werden. Eine beschädigte Versiegelung kann zwar Aufschluss darüber geben, was an der Kontaktfläche passiert ist, die ursprüngliche Ursache kann sie aber nicht allein identifizieren.
Flüssigkeit, die rund um die Stange an der Stopfbuchse austritt, lenkt die Aufmerksamkeit normalerweise auf den Zustand der Stangendichtung, des Abstreifers, der Führung, der Stangenoberfläche oder der Stopfbuchse. Prüfen Sie, ob die Leckage während des Ausfahrens, Einfahrens, Leerlaufhaltens oder bei allen drei Bedingungen auftritt.
Flüssigkeit an der Stopfbuchsenverbindung kann mit einer statischen Dichtung, dem Zustand der Befestigungselemente, der Verbindungsoberfläche oder einem Montageproblem zusammenhängen. Geben Sie nicht automatisch der dynamischen Stangendichtung die Schuld, wenn die Flüssigkeit von einer stationären Schnittstelle kommt.
Ohne sichtbares äußeres Öl kann ein Zylinder seine Haltefähigkeit verlieren oder driften. Mögliche Ursachen sind Schäden an der Kolbendichtung, Verschleiß zwischen Kolben und Rohr, Ventillecks oder ein Problem auf Systemebene. Bevor der Zylinder als einzige Ursache identifiziert werden kann, ist ein kontrollierter Test erforderlich.

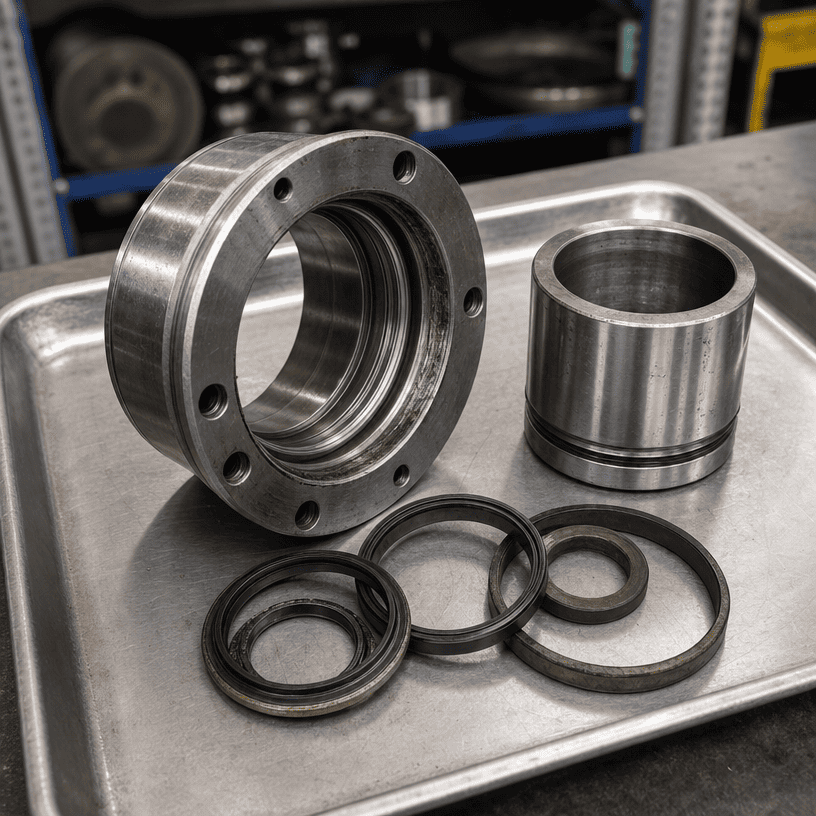

Bewahren Sie die entfernten Dichtungen in der Reihenfolge und Ausrichtung auf, in der sie herausgekommen sind. Separate Stangendichtungen, Abstreifer, Führungsringe, Kolbendichtungen und statische Dichtungen. Verwenden Sie eine saubere Verpackung und markieren Sie das Stangenende, die Druckseite und die Einbaurichtung, sofern bekannt.
Dehnen Sie eine Elastomerdichtung beim Ausbau nicht unnötig. Schneiden Sie nicht genau den Bereich durch, der inspiziert werden muss. Wenn ein Siegel zersplittert ist, bewahren Sie alle wiedergefundenen Teile auf und notieren Sie, ob Material fehlte.
Der Zweck dieses Schritts ist einfach: Das Siegel muss ein Beweismittel bleiben und darf nicht zu einem unauffindbaren Ersatzteil auf einer schmutzigen Werkbank werden.
Eine abgerundete Lippe kann auf einen längeren Gleitkontakt hinweisen, sollte jedoch zusammen mit dem Zustand der Stange, der Schmierung und der Betriebshistorie interpretiert werden. Ein glattes Erscheinungsbild allein ist kein Beweis für übermäßigen Druck oder falsches Material.

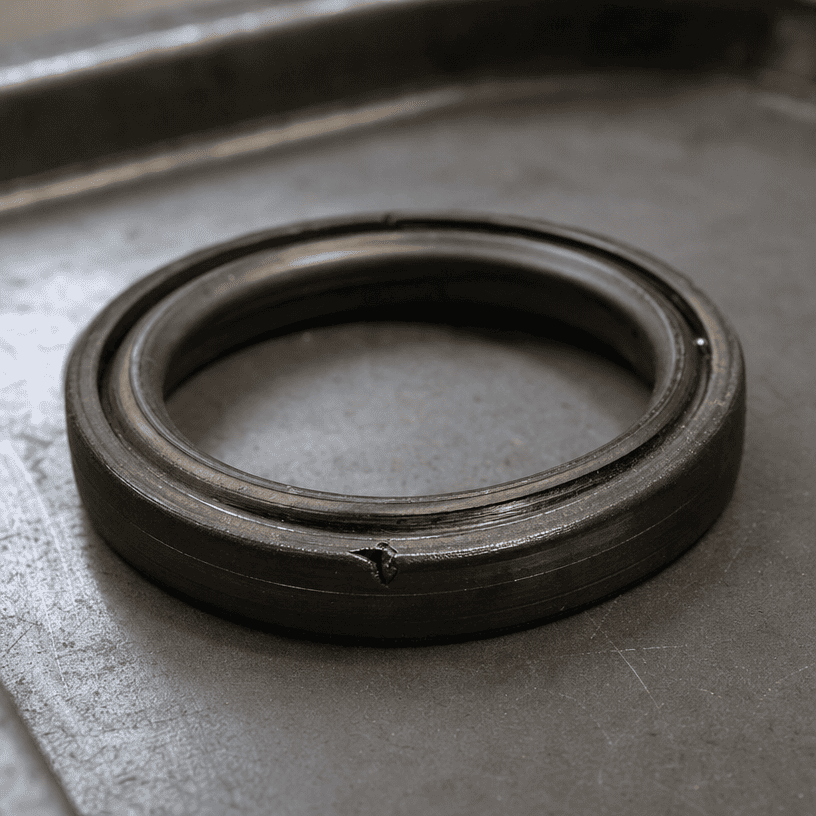

Ein sauberer Schnitt kann auf einen Installationsschaden, eine scharfe Kante, ein Gewinde oder eine Keilnut, die die Dichtung durchquert, oder auf einen bei der Montage eingeführten Fremdkörper hinweisen. Überprüfen Sie den Pfad, der zum Einbau der Dichtung verwendet wurde, anstatt die Dichtung auszutauschen, ohne die Eintrittsgeometrie zu überprüfen.
Eine Dichtung, die in einen Spalt gepresst wurde, weist möglicherweise eine dünne abgezogene Kante, einen eingeklemmten Bereich oder fehlendes Material auf. Zu den möglichen Ursachen gehören übermäßiges Spiel, Druckbedingungen, beschädigte Nuten, falsche Dichtungsausrichtung oder ein inkompatibles Dichtungsprofil.
Verhärtungen oder Risse können auf Temperatureinwirkung, Alterung, chemische Unverträglichkeit oder ungeeignete Lagerung zurückzuführen sein. Bestätigen Sie die Flüssigkeit, den Temperaturverlauf und die Lagerbedingungen, bevor Sie eine Ersatzmischung auswählen.
Eine geschwollene Dichtung kann auf Flüssigkeitsunverträglichkeit, Kontamination oder Temperatureinwirkung hinweisen. Für die korrekte Diagnose sind das Original-Dichtungsmaterial, die Flüssigkeitsspezifikation und die Betriebshistorie erforderlich. Identifizieren Sie die Verbindung nicht allein anhand ihres Aussehens.
In die Dichtkante eingedrungene Partikel können einen Leckpfad erzeugen und die Gegenfläche zerkratzen. Überprüfen Sie die Stange, das Rohr, den Abstreifer, die Sauberkeit der Flüssigkeit und den Montagebereich. Durch den Austausch der Dichtung, ohne die Partikelquelle zu entfernen, bleibt der Fehlermechanismus bestehen.
Überprüfen Sie die Stange auf Längsriefen, Lochfraß, Korrosion, Chromschäden, Dellen und ein poliertes Band an der Stelle, an der die Dichtung verläuft. Führen Sie ein sauberes Tuch erst dann über die Oberfläche, wenn Sie die vor Ort geltenden Sicherheitsvorschriften befolgt haben. Eine raue Kante kann das Tuch und den Inspektor beschädigen.
Eine Stange kann blank aussehen und dennoch einen Defekt aufweisen, der die Dichtungslippe zerschneidet. Bei kritischen Anwendungen oder schwer einzuschätzenden Oberflächenschäden sollte die Sichtprüfung durch eine geeignete Messung unterstützt werden.
Überprüfen Sie die Stopfbuchsenbohrung, die Führungsfläche und die Dichtungsnuten auf Grate, Abnutzung, Kratzer und Verformungen. Die Führung steuert die Stangenposition; Wenn die Dichtung abgenutzt ist, muss sie möglicherweise Bewegungen aufnehmen, für deren Aufnahme sie nicht ausgelegt ist.
Überprüfen Sie das Rohr, die Kolbendichtung und die Verschleißflächen auf interne Undichtigkeiten oder instabilen Halt. Achten Sie auf Riefen, ungewöhnliche Kontaktstreifen und auf eine Seite konzentrierte Schäden. Diese Anzeichen können auf Ausrichtungs- oder Belastungsprobleme hinweisen, die Schlussfolgerung sollte jedoch auf der vollständigen Baugruppe basieren.
| Beweis | Mögliche Untersuchungsrichtung |
|---|---|
| Ein scharfer Schnitt am Installationspfad | Grat, Gewinde, Keilnut oder falsches Installationswerkzeug |
| Schäden am gesamten Dichtungsumfang | Passung, Druck, Spiel, Material oder Betriebszustand |
| Einseitiges Verschleißband | Führungsverschleiß, Ausrichtung, Durchbiegung der Stange oder ungleichmäßiger Kontakt |
| Partikelspuren in der Nähe der Lippe | Wischerleistung, Flüssigkeitsreinheit oder Baugruppenverschmutzung |
| Verhärtetes oder rissiges Material | Temperatur, Alterung, Lagerung oder Flüssigkeitsverträglichkeit |
| Wiederholter Fehler an der gleichen Hubposition | Defekt der Stab- oder Rohroberfläche an einer festen Stelle |
Dabei handelt es sich um Untersuchungsanweisungen, nicht um automatische Diagnosen. Ein Dichtungsmuster sollte mit der Zylinderzeichnung, den Flüssigkeitsdaten und der Betriebshistorie verglichen werden.
Eine Ersatzdichtung kann frühzeitig ausfallen, wenn die ursprüngliche Ursache in der Maschine verbleibt. Häufige Beispiele sind:
- Installieren einer Dichtung über einem ungeschützten Gewinde oder einer ungeschützten Keilnut
- Hinterlässt einen Grat in der Nut oder Stopfbuchse
- Wiederverwendung einer beschädigten Führung oder eines Abstreifers
- Ignorieren einer beschädigten oder korrodierten Stange
- Auswahl einer Dichtung ohne Prüfung der Flüssigkeits- und Temperaturverträglichkeit
- Einbau der Dichtung falsch herum
- Eindringen von Schmutz in einen offenen Zylinder während der Montage
- Zurücksetzen des Zylinders in eine falsch ausgerichtete Montageanordnung
Bei einer Reparatur sollte die beschädigte Dichtung und der darauf zurückzuführende Oberflächen- oder Montagezustand behoben werden.
Eine reine Dichtungsreparatur kann sinnvoll sein, wenn die Passflächen, Nuten, Führung und Rohr im erforderlichen Zustand sind und der Fehler auf ein Problem mit der austauschbaren Installation zurückzuführen ist.
Eine umfassendere Überprüfung des Zylinders ist sinnvoller, wenn die Stange tiefe Kerben aufweist, die Führung verschlissen ist, die Stopfbuchse beschädigt ist, das Rohr ungewöhnliche Abnutzung aufweist, interne Undichtigkeiten bestehen bleiben oder derselbe Fehler nach ordnungsgemäßer Montage erneut auftritt.
Die Entscheidung sollte auf der Inspektion und den Kosten wiederholter Ausfallzeiten basieren, nicht nur auf dem Preis eines Dichtungssatzes.
Für einen Austausch oder eine Fehleranalyse stellen Sie Folgendes bereit:
- Zylinderzeichnung oder klare Maßmessungen
- Bohrung, Stangendurchmesser und Hub
- Montagemaße und Anschlussinformationen
- Fotos des kompletten Zylinders und beschädigter Teile
- Position und Ausrichtung des Siegels
- Flüssigkeitstyp und Betriebstemperaturbereich
- Druck- und Zyklusinformationen, sofern verfügbar
- Beschreibung, wann das Leck auftritt
- Geschichte früherer Dichtungsaustausche
- Zustand von Stange, Führung, Stopfbuchse und Rohr
Eindeutige Beweise helfen dabei, einen Dimensionsersatzantrag von einer Ursachenprüfung zu unterscheiden.
Eine ausgefallene Hydraulikdichtung ist eine Aufzeichnung des Kontakts zwischen der Dichtung, ihren Passflächen und der Betriebsumgebung. Bewahren Sie die Teile auf, kennzeichnen Sie ihre Ausrichtung, überprüfen Sie die Stange und die Führung, bestätigen Sie die Flüssigkeits- und Temperaturbedingungen und trennen Sie sichtbare Beweise von Annahmen.
Für einen OEM-Austausch oder eine technische Überprüfung stellen Sie die Zylinderabmessungen zusammen mit Fotos und der Fehlerhistorie bereit. Eine zuverlässige Lösung beginnt damit, zu verstehen, warum die Dichtung versagt hat, und nicht einfach eine andere einzubauen.
