Während die Hersteller von Nutzfahrzeugen von Verbrennungsmotoren auf batterieelektrische Fahrzeuge (BEV) mit 48 V, 96 V und 350 V umsteigen, stehen Antriebsstrangingenieure vor einem unerwarteten Engpass: parasitärer Strömungswiderstand.
Bei einem herkömmlichen Dieselbagger oder -radlader überwindet ein Dieselmotor mit hohem Drehmoment problemlos die innere Reibung der Zylinderdichtung. Bediener bemerken selten den mechanischen Widerstand, der durch aggressive, hoch vorgespannte Elastomerdichtungen verursacht wird, die gegen standardmäßig geschliffene Stahlrohre drücken.
Bei einem batteriebetriebenen Kompaktbagger oder Elektro-Müllwagen müssen jedoch keine PS verschwendet werden. Standardmäßige industrielle Zylinderdichtungen verbrauchen zwischen 12 % und 18 % der gesamten Energie der Bordbatterie, allein schon durch die Überwindung des inneren Drucks der Dichtung und des mechanischen Losbrechwiderstands.
Dieser Energieverlust hat die branchenweite Nachfrage nach reibungsarmen Produkten beschleunigtHydraulikzylinderfür batterieelektrische Baumaschinen und emissionsfreie Flotten. Durch den Ersatz herkömmlicher Dichtungsstopfbuchsen mit hoher Reibung durch hydrodynamische mikroprofilierte Dichtungen und rollpolierte Rohre im Submikronbereich gewinnen moderne Elektromaschinen bis zu 45 Minuten zusätzliche Arbeitszeit pro Batterieladung.
| Technischer Parameter | Standard-Dieselzylinder | BEV-Zylinder mit geringer Reibung |
|---|---|---|
| Interne Ausbruchsreibung | 8,0 bis 14,5 bar | 1,2 bis 2,8 bar |
| Oberflächenbeschaffenheit der Rohrinnenbohrung | Ra 0,4 bis 0,8 μm | Ra 0,1 bis 0,2 μm (SRB) |
| Stick-Slip-Schwelle bei niedriger Geschwindigkeit | Unter 15 mm/Sek | Unter 1,0 mm/Sek |
| Primäres Stangendichtungsprofil | Schwer vorgespannter U-Cup | Reibungsarmer Tandemschritt |
| Parasitäres Energieverlustverhältnis | 12 % - 18 % der Pumpenleistung | 3 % - 5 % der Pumpenleistung |
| Flüssigkeitskompatibilität | Standard-Mineralöl | Bio-HEES Synthetik & AW46 |
| Betriebstemperaturbereich | -20°C bis +80°C | -40°C bis +100°C |
Jedes Mal, wenn ein elektrischer Pumpenwechselrichter hochgefahren wird, um einen hydraulischen Ausleger zu bewegen, muss er die „Ausbrechreibung“ überwinden – die statische Haftkraft zwischen der Stangendichtung und der verchromten Kolbenstange. Bei herkömmlichen Zylindern zwingt dieser anfängliche Druckstoß den Elektromotor zur Spitzenstromaufnahme, bevor die mechanische Bewegung überhaupt beginnt. Im Laufe einer 8-Stunden-Schicht mit Tausenden kleiner Grabzyklen verstärken sich diese Mikrospitzen zu einer massiven Batterieentladung.
Wenn ein Bediener Feinplanierungen oder schwierige Rohrverlegungen mit Geschwindigkeiten unter 5 mm/Sek. durchführt, greifen Standard-Gummidichtungen die Metallstange ungleichmäßig und geben sie wieder frei, was zu ruckartigen Schwingungen des Auslegers führt. Reibungsarme Hydraulikzylinder für batterieelektrische Baumaschinen und emissionsfreie Flotten verfügen über selbstschmierende PTFE-Bronze- oder modifizierte Polyurethan-Gleitringe mit mikroskopisch kleinen hydrodynamischen Ölreservoirs, die selbst bei extrem niedrigen Geschwindigkeiten von 0,5 mm/Sek. eine reibungslose, vibrationsfreie Bewegung gewährleisten.
[Mikrohydrodynamisches SRB-Honen] → Die Oberfläche mit Ra 0,1–0,2 µm behält den Mikroölfilm bei
↓
[Low-Breakout-Tandemverschraubungen] → PTFE-Verbund-Stufendichtungen reduzieren die Reibung um 70 %
↓
[Integrierte Regenventilblöcke] → Gewinnt Rücklauföl zurück, um den Stromverbrauch des Wechselrichters zu verringern

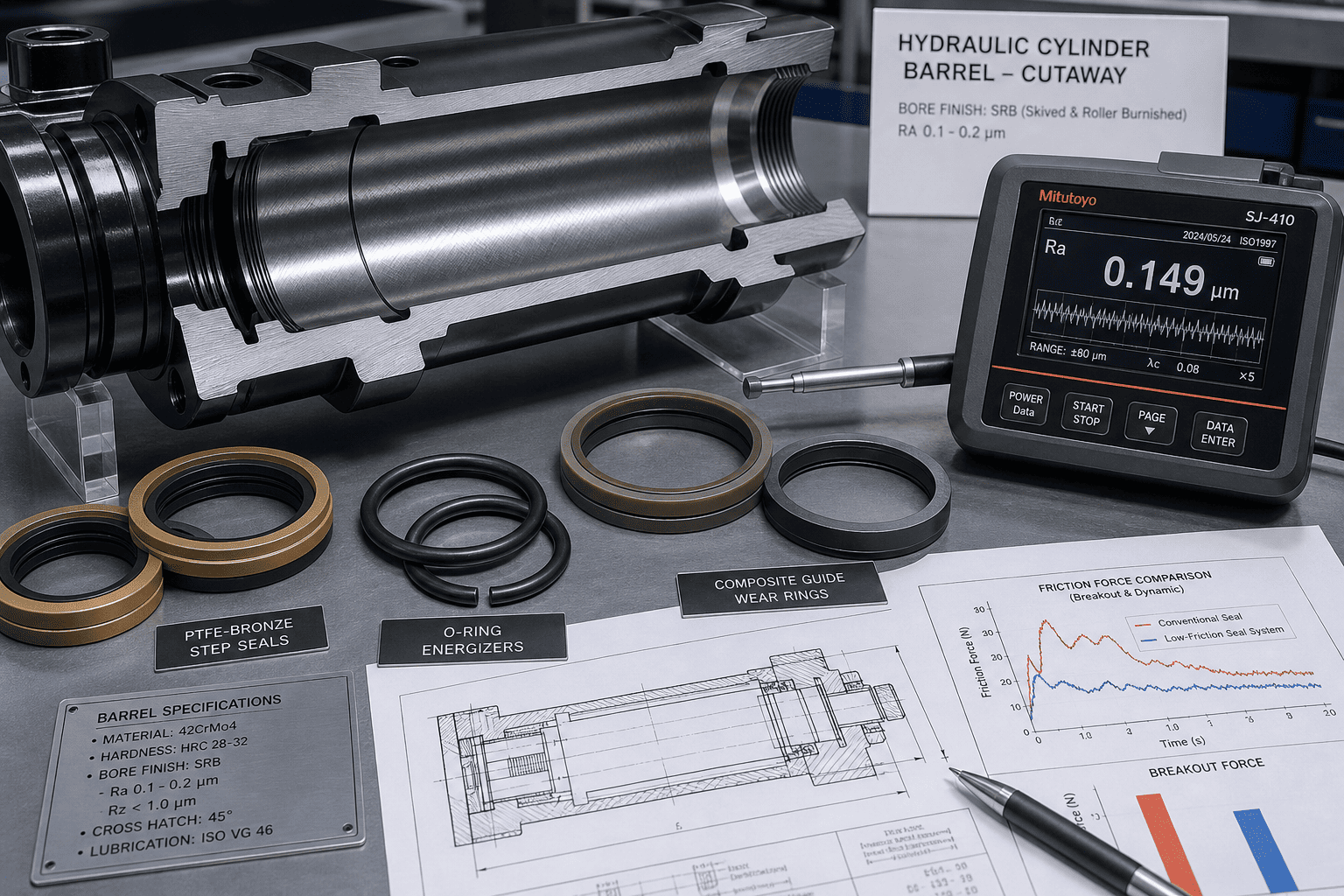

Die Reduzierung der Reibung bedeutet nicht, eine ultratrockene Spiegeloberfläche zu schaffen; es erfordert eine mikroskopische Ölretention. HCIC verwendet fortschrittliches Schälen und Rollieren, um eine innere Oberflächenrauheit von Ra zu erreichen0,1–0,2 µmmit schraffierter Plateaustruktur. Auf diesem Plateau befindet sich eine mikroskopisch kleine Flüssigkeitsgrenzschicht, die das trockene Reiben des Metalls an der Dichtung bei Stromstarts an kalten Morgen verhindert.
Anstatt sich auf eine einzelne, fest zusammengedrückte Polyurethan-U-Schale zu verlassen, verwenden reibungsarme Konstruktionen ein Tandem-Dichtungspaket. Die Primärdichtung verfügt über ein dynamisches Stufenprofil, das durch einen O-Ring mit reduzierter radialer Interferenz angetrieben wird, was die Reibung um über 70 % reduziert und gleichzeitig eine leckagefreie Flüssigkeitsaufnahme bis zu 250 bar gewährleistet.

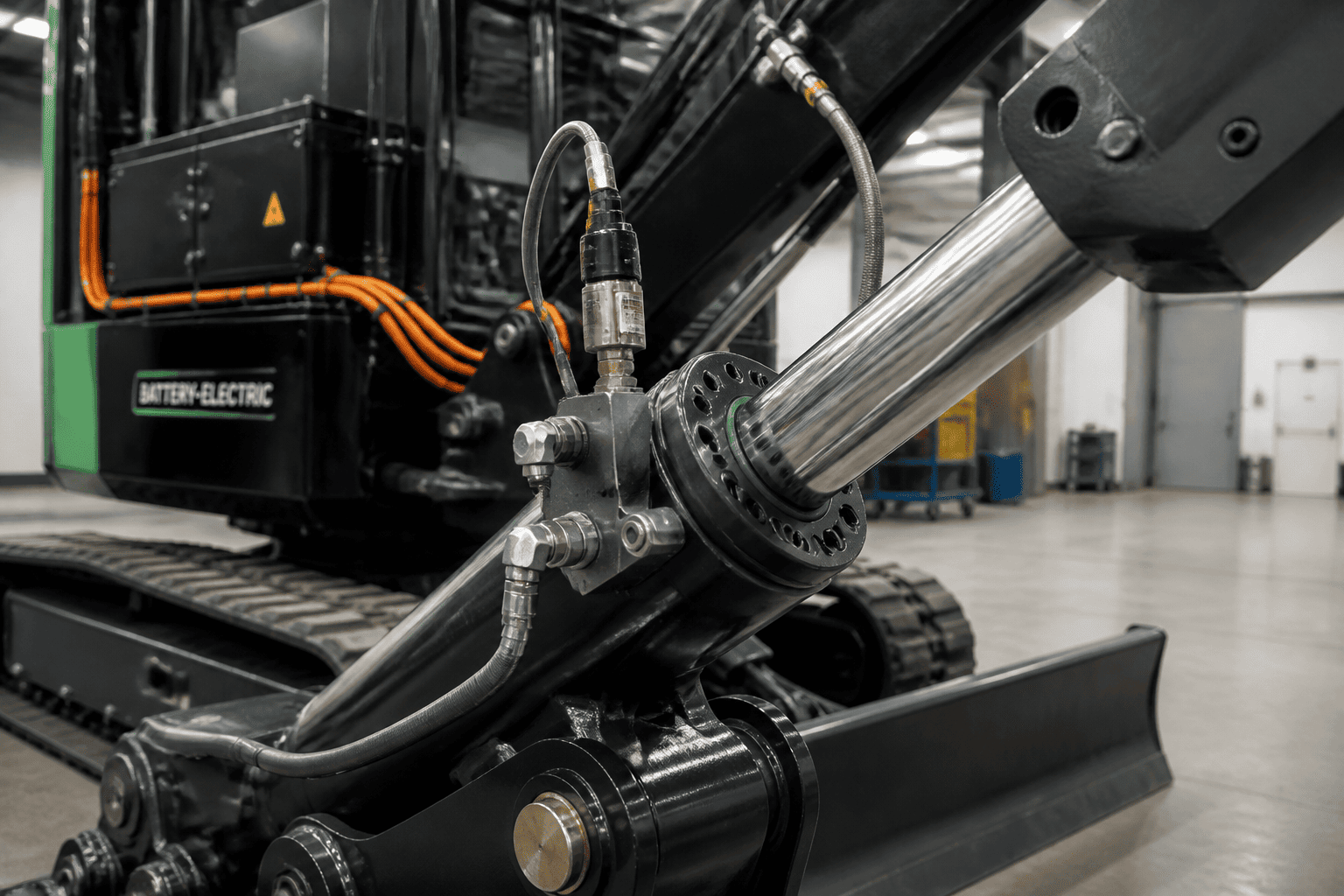

Zur weiteren Einsparung elektrischer Kilowattstunden können reibungsarme Zylinder mit integrierten regenerativen Ventilen zum Absenken des Auslegers ausgestattet werden. Beim antriebslosen Absenken drückt die Schwerkraft Flüssigkeit von der Kolbenseite direkt zurück zur Stangenseite, ohne durch das Hauptwegeventil zu zirkulieren, wodurch die Belastung des Elektromotors bei Rückhüben auf nahezu Null reduziert wird.
Wenn Sie bestehende Geräte nachrüsten oder die schlechte Batterielebensdauer einer Elektromaschine beheben, befolgen Sie diesen Werkstatttest:
1. Externe mechanische Verbindung trennen:Lösen Sie das Stangenauge, sodass sich der Zylinder völlig unbelastet bewegt.Da die globalen Emissionsvorschriften in städtischen Baugebieten immer strenger werden, werden reibungsarme Hydraulikzylinder für batterieelektrische Baumaschinen und emissionsfreie Flotten zu Standardspezifikationen für Kompaktlader, Minibagger und elektrische Müllaufbauten.
HCIC arbeitet direkt mit Ausrüstern von BEV-Ausrüstung und Fluidtechnik-Ingenieuren zusammen, um kundenspezifische reibungsarme Zylinder zu konfigurieren, die auf bestimmte Spannungsbusse und Arbeitszyklen abgestimmt sind. Wir bieten kundenspezifische Hublängen, integrierte Positionsrückmeldungssensoren (LVDT/Hall-Effekt) und 3D-CAD-Modelle für sofortige Überprüfungen der Antriebsstrangverpackung.
Um reibungsarme Prototypzylinder für Ihre emissionsfreie Maschinenpalette zu bewerten, wenden Sie sich an HCIC:
