63-4402-120 von HCIC ist ein Hebezylinder mit Pin-Pin-Montage für Muldenkipper, mit einer verlängerten Länge von 125,31 Zoll, einem 3/4 NPTF-Anschluss und einem wartungsfähigen Dichtungssatz.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 Gallonen füllen / 9,4 Gallonen erweiternListed weight:
250 PfundDer 63-4402-120 ist ein Hubzylinder mit Stiftbefestigung der Serie 4000 für Muldenkipper. Seine Montageanordnung mit zwei Stiften ist für eine Gelenkmaschineninstallation vorgesehen, bei der der Zylinder zwischen festen Montagepunkten arbeitet und der Bewegung der verbundenen Struktur folgt.
Der HCIC-Katalog listet für dieses Modell eine erweiterte Abmessung von 125,31 Zoll (3183 mm), eine geschlossene Abmessung von 84,19 Zoll (2138 mm) und einen 3/4 NPTF-Anschluss auf. Der Katalog weist außerdem auf ein selbstentlüftendes Design, eine vorgespannte V-Packung, eine vor Ort einstellbare Kopfmutter mit Gewinde und eine längere Lagerlänge für Stabilität hin.
Dieser Artikel gilt nur für das Modell 63-4402-120.
| Parameter | 63-4402-120 Spezifikation |
|---|---|
| Produktserie | 4000er-Serie |
| Montageart | Pin-Pin-Montage |
| Maß A | 84,19 Zoll / 2138 mm |
| Maß B | 41,12 Zoll / 1044 mm |
| Maß C | 125,31 Zoll / 3183 mm |
| Maß D | 1,50 Zoll / 38 mm |
| Maß E | 2,06 Zoll / 52 mm |
| Maß F | 2,00 Zoll / 51 mm |
| Maß G | 7,00 Zoll / 178 mm |
| Maß J | 2,06 Zoll / 52 mm |
| Maß K | 19,50 Zoll / 495 mm |
| Maß M | N/A in der Katalogtabelle |
| Hydraulikanschluss | 3/4 NPTF |
| Ölmenge aufgeführt | 2,2 Gallonen füllen / 9,4 Gallonen erweitern |
| Angegebenes Gewicht | 250 Pfund |

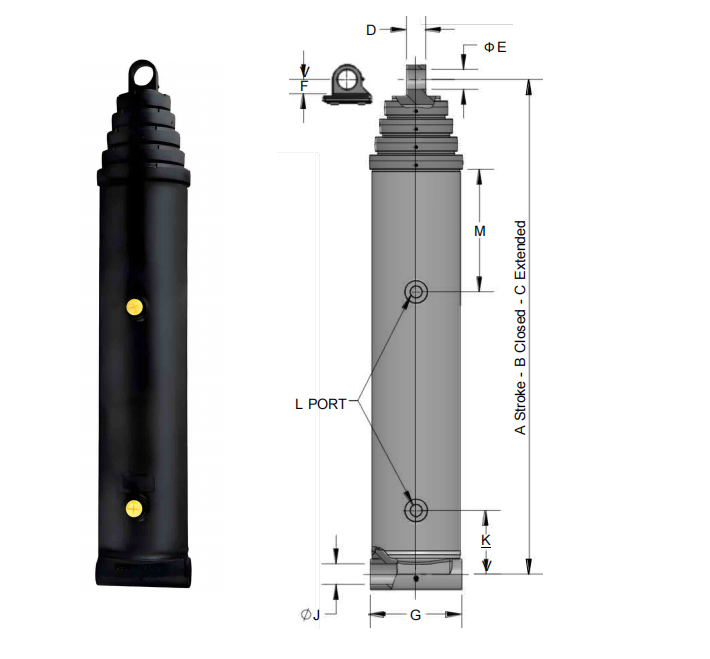

Die Abmessungen verwenden die in der HCIC-Katalogzeichnung gezeigten Beschriftungen. Bestätigen Sie die vollständige Zeichnung, die Bolzendetails, den Hydraulikdruck und die Installationsabstände, bevor Sie eine Bestellung aufgeben.
Der 63-4402-120 wird zwischen zwei Maschinenstiften installiert. Ein Ende wird mit dem Zylinderkörper und das andere mit der Stangenendbefestigung verbunden. Wenn der Hydraulikkreis die Stange aus- oder einfährt, übertragen die Stiftzentren die lineare Bewegung auf den angeschlossenen Kippmechanismus.
Die Montageanordnung erfordert eine genaue Passung. Überprüfen Sie vor dem Austausch eines vorhandenen Aktuators Folgendes:
- Geschlossene und erweiterte Stiftmittenabstände
- Bolzendurchmesser und Lagerbreite
- Ausrichtung des Gabelkopfes während der gesamten Bewegung
- Anschlussposition und Schlauchbiegeradius
- Freiraum um Kopfmutter und Stangenende
- Mechanische Anschläge und mögliche Seitenlasten
Eine korrekte Kataloglänge allein garantiert nicht, dass der Zylinder zur Maschine passt. Die vollständige Montagezeichnung sollte vor der Produktion genehmigt werden.
Im Katalog ist ein selbstentlüftendes Design für den Stift-Stift-Zylinder der Serie 4000 aufgeführt. Diese Funktion kann dazu beitragen, dass der Zylinder während der Inbetriebnahme eingeschlossene Luft freisetzt, wenn das Hydrauliksystem gemäß dem Geräteverfahren gefüllt und betrieben wird.
Das System benötigt noch geeignete Maßnahmen zur Befüllung, Luftentfernung und Ölreinheit. Durch die Selbstentlüftung entfällt nicht die Notwendigkeit, den Behälter, die Schläuche und die Anschlüsse zu überprüfen.
Der Zylinder ist mit einer vorgespannten V-Packung und einem selbstnachstellenden Wellenfedervorspanngerät ausgestattet. Im Katalog ist auch ein spannungsführendes „Z“-Dichtungspaket als Option aufgeführt. Die endgültige Dichtungsanordnung sollte entsprechend der Hydraulikflüssigkeit, der Temperatur und den Betriebsbedingungen bestätigt werden.
Die Kopfmutter mit Gewinde ist für zusätzliche Festigkeit und Anpassung der Dichtung vor Ort aufgeführt. Damit steht dem Wartungspersonal eine definierte Serviceschnittstelle für dichtungstechnische Arbeiten zur Verfügung. Trennen Sie vor allen Wartungsarbeiten den Hydraulikdruck, stützen Sie die angeschlossene Struktur ab und befolgen Sie die sicheren Wartungsverfahren der Maschine.
HCIC listet aus Stabilitätsgründen eine längere Lagerlänge auf. Dies ist relevant für einen Aktuator, der eine Gelenkstruktur zwischen zwei Stiften bewegt. Die richtige Bolzenausrichtung, der Gabelkopfzustand und die maschinenseitige Führung sind weiterhin erforderlich, da der Zylinder nicht dazu gedacht ist, unkontrollierte seitliche Belastungen auszugleichen.
Auf den Kolben wirkt hydraulischer Druck, um eine lineare Stangenbewegung zu erzeugen. Der Körper und das Stangenende des Zylinders übertragen diese Bewegung über die beiden Stiftverbindungen. Die Hydraulikpumpe und das Steuerventil bestimmen den Ölfluss, während der Druckschutz des Kreislaufs die Betriebsbedingungen begrenzt.
Für das Modell 63-4402-120 sind im Katalog die geschlossenen und erweiterten Maßwerte angegeben, die zur Überprüfung des verfügbaren Hubbereichs verwendet werden. Der Maschinenkonstrukteur muss bestätigen, dass sich die Kippstruktur über ihren gesamten Bereich bewegen kann, ohne zu klemmen, auf den Boden zu stoßen oder den Zylinder in einen unbeabsichtigten Lastpfad zu zwingen.
- Pin-Pin-Befestigung für knickgelenkte Kippgeräte
- Im Katalog aufgeführte erweiterte Abmessungen von 125,31 Zoll / 3183 mm
- 3/4 NPTF-Hydraulikanschluss
- Von HCIC gelistetes selbstentlüftendes Design
- Vorgespannte V-Packung mit selbstnachstellender Wellenfedervorspannung
- Optionales unter Spannung stehendes „Z“-Dichtungspaket im Katalog aufgeführt
- Kopfmutter mit Gewinde für zusätzliche Festigkeit und Anpassung der Dichtung vor Ort
- Längere Lagerlänge für Stabilität
- Zoll- und Millimetermaße für die Installationsplanung
Die 4000er-Serie wird im HCIC-Katalog als hydraulische Kipplösung vorgestellt. Das Modell 63-4402-120 eignet sich für Anwendungen, bei denen die Ausrüstung einen Stift-Stift-Zylinder erfordert und die Maschinenschnittstelle mit den aufgeführten Abmessungen übereinstimmt.
Der Käufer sollte den Lastweg, die Stiftausrichtung, die Betriebsgeschwindigkeit, den Druck, die Ölart und die Schlauchführung überprüfen. Aufgrund des längeren Auszugsmaßes ist die Installationsplanung besonders wichtig: Überprüfen Sie die Transport- oder Klappposition, die vollständige Kippposition und alle Zwischenpositionen, bevor Sie den Einbau bestätigen.
Geben Sie die folgenden Details an, um eine projektspezifische Bewertung zu erhalten:
1. Maschinentyp und Kippfunktion
2. Vorhandene geschlossene und erweiterte Stiftzentren
3. Bolzendurchmesser, Gabelkopfbreite und Lageranordnung
4. Erforderlicher Arbeitsdruck und Pumpendurchfluss
5. Hydraulikflüssigkeit und Betriebstemperatur
6. Anschlussausrichtung und Schlauchführung
7. Bevorzugte Dichtung oder Anforderungen an die Flüssigkeitsverträglichkeit
8. Informationen zum mechanischen Anschlag und Abstand
9. Menge und Bestimmungsort
10. Vorhandene Zeichnungen, Beispielmaße oder Fotos
Mithilfe dieser Angaben können die Zylinderabmessungen anhand der tatsächlichen Maschine und nicht nur anhand eines nominalen Modellnamens überprüft werden.
