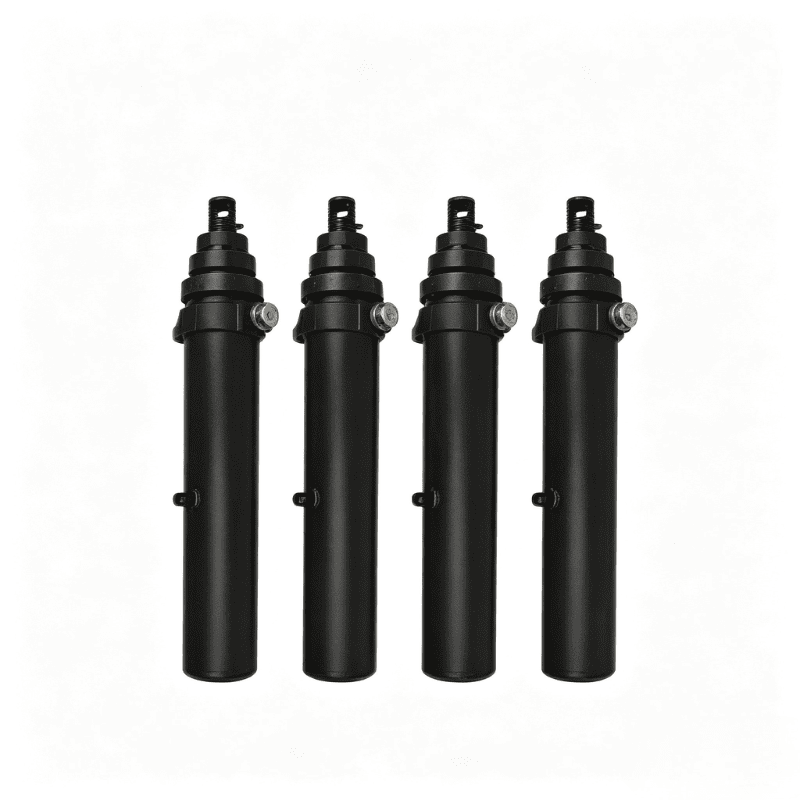

63-4402-104 von HCIC ist ein Pin-Pin-Kippzylinder für Anhänger mit einer verlängerten Länge von 108,56 Zoll, einem 3/4 NPTF-Anschluss und einem wartungsfähigen Dichtungssatz.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 Gallonen Füllung / 7,3 Gallonen ErweiterungListed weight:
208 PfundDer 63-4402-104 ist ein Kippzylinder der Serie 4000 mit Stiftbefestigung für Anhänger. Sein Pin-zu-Pin-Montageformat ermöglicht die Verbindung des Zylinders zwischen zwei Maschinenmontagepunkten, ohne dass eine separate Flansch- oder Fußmontageanordnung erforderlich ist.
Der Katalog listet eine erweiterte Abmessung von 108,56 Zoll (2757 mm), eine geschlossene Abmessung von 71,94 Zoll (1827 mm) und einen 3/4 NPTF-Anschluss auf. Der Zylinder verfügt außerdem über ein selbstentlüftendes Design, eine vorgespannte V-Packung und eine längere Lagerlänge, um einen stabilen Betrieb in der im Katalog gezeigten Montageanordnung zu unterstützen.
Dieser Artikel gilt nur für das Modell 63-4402-104.
| Parameter | 63-4402-104 Spezifikation |
|---|---|
| Produktserie | 4000er-Serie |
| Montageart | Pin-Pin-Montage |
| Maß A | 71,94 Zoll / 1827 mm |
| Maß B | 36,62 Zoll / 930 mm |
| Maß C | 108,56 Zoll / 2757 mm |
| Maß D | 1,50 Zoll / 38 mm |
| Maß E | 2,06 Zoll / 52 mm |
| Maß F | 2,00 Zoll / 51 mm |
| Maß G | 7,00 Zoll / 178 mm |
| Maß J | 2,06 Zoll / 52 mm |
| Maß K | 19,50 Zoll / 495 mm |
| Maß M | N/A in der Katalogtabelle |
| Hydraulikanschluss | 3/4 NPTF |
| Ölmenge aufgeführt | 1,8 Gallonen Füllung / 7,3 Gallonen Erweiterung |
| Angegebenes Gewicht | 208 Pfund |

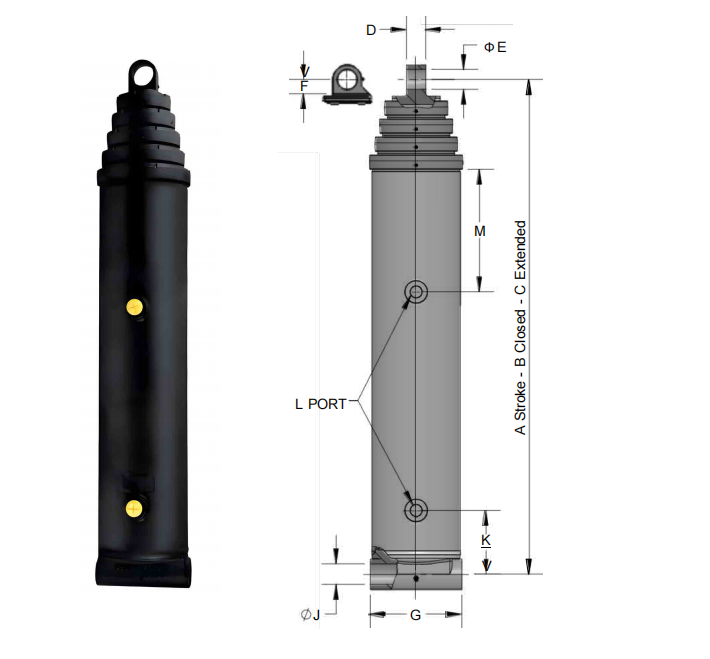

Die Buchstaben A bis M beziehen sich auf die Maßzeichnung im HCIC-Katalog. Bestätigen Sie vor der Bestellung die vollständige Installationszeichnung, die Bolzenabmessungen, den Arbeitsdruck und die Anforderungen an den Hydraulikkreislauf.

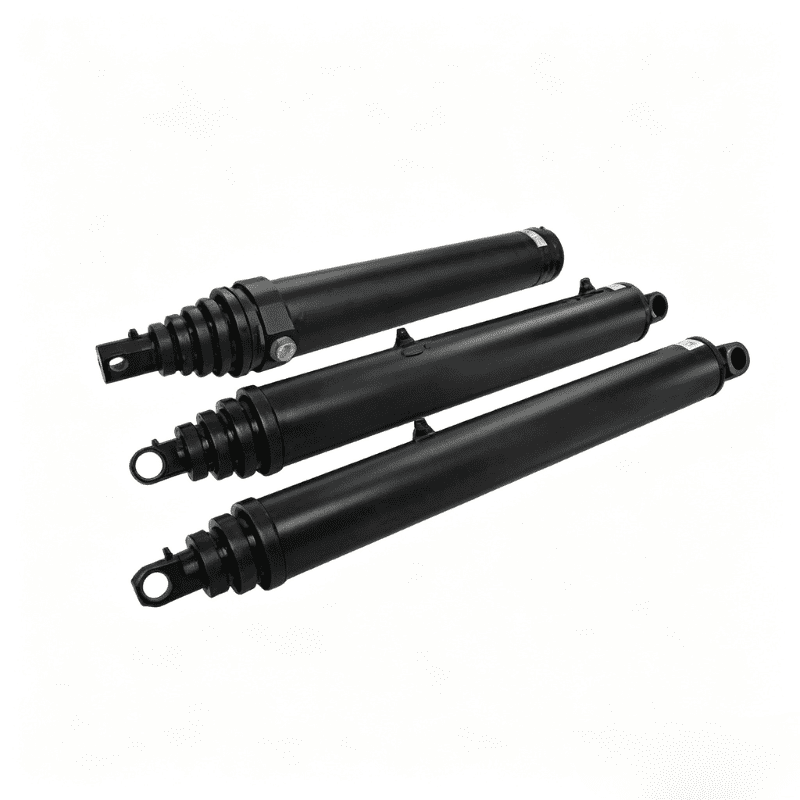

Ein Pin-Pin-Hydraulikzylinder wird zwischen zwei Gabel- oder Ösenpunkten installiert. Der Zylinderkörper und die Stangenendverbindung übertragen die Maschinenlast über die Stifte. Diese Anordnung ist üblich, wenn der Aktuator der Bewegung eines Kippaufbaus, eines Gestänges oder einer anderen Gelenkstruktur folgen muss.
Die Passform wird nicht nur durch die geschlossenen und erweiterten Maße bestimmt. Der Käufer sollte Folgendes prüfen:
- Stiftmittenabstände an beiden Enden
- Bolzendurchmesser und verfügbare Lagerbreite
- Freiraum und Ausrichtung des Gabelkopfes
- Richtung des hydraulischen Anschlusses
- Schlauchbewegung über den gesamten Hub
- Mechanischer Freiraum um Kopf und Stangenende
Das Modell 63-4402-104 sollte anhand der genehmigten Maßzeichnung ausgewählt werden und nicht nur anhand der Gesamtlänge.
Der Katalog identifiziert ein selbstentlüftendes Design. Dies kann bei praktischen Installationsarbeiten dazu beitragen, die Menge an eingeschlossener Luft, die bei der Inbetriebnahme im Zylinder verbleibt, zu reduzieren. Der Maschinenkreislauf muss noch gemäß den Anweisungen des Geräteherstellers gefüllt und entlüftet werden.
Die aufgeführte Dichtungsanordnung verwendet eine vorgespannte V-Packung mit einer selbsteinstellenden Wellenfedervorspannung. Im Katalog ist auch ein spannungsführendes „Z“-Dichtungspaket als Option aufgeführt. Die endgültige Dichtungskonfiguration sollte für die Hydraulikflüssigkeit, den Temperaturbereich und die Arbeitsbedingungen der Anwendung bestätigt werden.
Die Kopfmutter mit Gewinde ist als Merkmal für zusätzliche Festigkeit und Anpassung der Dichtung vor Ort aufgeführt. Es bietet auch eine praktische Serviceschnittstelle, wenn eine Dichtungsprüfung oder -einstellung erforderlich ist. Jede Einstellung vor Ort sollte dem genehmigten Wartungsverfahren folgen und nicht die Druckisolierung und sichere Demontagepraktiken ersetzen.
Aus Gründen der Stabilität ist im Katalog eine längere Lagerlänge aufgeführt. Bei einer Pin-Pin-Installation ist die Führung wichtig, da der Aktuator einer beweglichen Struktur folgt. Eine korrekte Ausrichtung und der ordnungsgemäße Zustand der Stifte sind weiterhin erforderlich; Eine längere Lagerlänge macht den Zylinder nicht für unkontrollierte seitliche Belastungen geeignet.
Der 63-4402-104 wandelt hydraulischen Druck in lineare Bewegung um. Wenn Öl in den entsprechenden Anschluss gelangt, wirkt Druck auf den Kolbenbereich und treibt die Stange nach außen oder innen. Die Stifte am Stangenende und am Kappenende übertragen diese Bewegung auf den angeschlossenen Kippmechanismus.
Die nutzbare Bewegung wird durch die geschlossenen und erweiterten Abmessungen im Katalog definiert. Das Hydraulikventil, der Pumpendurchfluss, der Entlastungsschutz und die Maschinengeometrie bestimmen die tatsächlich im Betrieb verfügbare Geschwindigkeit und Kraft.
Der Zylinder sollte nicht als eigenständige Hebevorrichtung betrachtet werden. Seine Auswahl muss zum Hydraulikkreislauf und zur mechanischen Struktur passen, an der er befestigt wird.
- Pin-Pin-Montage für hydraulische Gelenkgeräte
- Im Katalog aufgeführte erweiterte Abmessungen von 108,56 Zoll / 2757 mm
- 3/4 NPTF-Hydraulikanschluss
- Von HCIC gelistetes selbstentlüftendes Design
- Vorgespannte V-Packung mit selbstnachstellender Wellenfedervorspannung
- Optionales unter Spannung stehendes „Z“-Dichtungspaket im Katalog aufgeführt
- Kopfmutter mit Gewinde für zusätzliche Festigkeit und Anpassung der Dichtung vor Ort
- Längere Lagerlänge für Stabilität
- Geschlossene und erweiterte Abmessungen sind sowohl in Zoll- als auch in Millimetereinheiten erhältlich
Der Katalog ordnet den Stift-Stift-Zylinder der Serie 4000 den hydraulischen Kipplösungen zu. Der Artikel 63-4402-104 kann für Geräte in Betracht gezogen werden, bei denen der Zylinder zwischen zwei Stiften montiert werden muss und der verfügbare Einbauraum den Katalogabmessungen entspricht.
Überprüfen Sie vor der Bestätigung der Montage die gesamte Maschinenbewegung. Der Zylinder muss beim vollständigen Ein- und Ausfahren genügend Spiel haben und die Stifte müssen ausgerichtet bleiben, während sich die Kippstruktur bewegt. Auch die Schlauchführung sollte überprüft werden, damit der 3/4 NPTF-Anschluss keiner Verdrehung oder Biegung ausgesetzt ist, die über die Grenzwerte des Schlauchherstellers hinausgeht.
Senden Sie mit Ihrer Anfrage folgende Informationen:
1. Maschinentyp und Zylinderfunktion
2. Vorhandene Pin-Center-Abmessungen
3. Bolzendurchmesser und Gabelkopfbreite
4. Erforderliche geschlossene und verlängerte Längen
5. Arbeitsdruck und Pumpendurchfluss
6. Hydraulikflüssigkeit und Betriebstemperatur
7. Anschlussausrichtung und Schlauchführung
8. Erforderliche Dichtungsoption
9. Menge und Lieferort
10. Vorhandene Zylinderzeichnung oder klare Fotos
Eine Zeichnung ist besonders wichtig, wenn der Ersatzzylinder zu einem vorhandenen Kippmechanismus passen muss.
HCIC stellt Hydraulikzylinder und Hydraulikaggregate für industrielle Anwendungen her. Auf der offiziellen Website des Unternehmens werden standardmäßige, maßgeschneiderte und kundenspezifische Hydrauliklösungen vorgestellt.
Für eine Ersatz- oder OEM-Anfrage senden Sie die Maschinenzeichnung und die vollständigen Zylinderabmessungen. HCIC kann die Ausstattungsanforderungen überprüfen, bevor die endgültige Spezifikation bestätigt wird.
Für Modell 63-4402-104 senden Sie die vorhandene Zylinderzeichnung, die Stiftabmessungen, die Arbeitsbedingungen und die erforderliche Menge zur technischen Überprüfung an HCIC.
