Der Kraftheber Modell 516 ist eine kompakte Hebelösung für Kippanhänger mit einer Karosserieabmessung von 24 Zoll und einer Hublänge von 39,25 Zoll für die Installationsplanung.
Das elektrische Hebezeug Modell 516 ist eine kompakte Hebezeugoption für Kippanhänger-Hebesysteme. Die Katalogabmessungen bieten einen praktischen Ausgangspunkt für die Überprüfung des Rahmenraums, der Scharniergeometrie und der Anforderungen an die hydraulische Installation, bevor eine Bestellung aufgegeben wird.
Die Elektrohebebühne Modell 516 ist im American Power Hoists-Katalog mit siebendimensionalen Referenzen von A bis G aufgeführt. Diese Maße helfen einem Anhängerbauer oder Ersatzkäufer, die Hebebühne mit dem verfügbaren Montagebereich zu vergleichen, anstatt die Ausrüstung allein nach der Hubkapazität auszuwählen.
| Parameter | Katalogwert |
|---|---|
| Modell | 516 |
| Produktkategorie | Kraftaufzug |
| Maß A | 24.00 Zoll |
| Maß B | 28,50 Zoll |
| Maß C | 19,50 Zoll |
| Maß D | 5,00 Zoll |
| Maß E | 39,25 Zoll |
| Maß F | 16,25 Zoll |
| Maß G | 10,00 Zoll |
Dies sind Katalogabmessungen. Vor der endgültigen Genehmigung sollte die Zeichnung mit dem tatsächlichen Rahmen, den Drehpunkten und der Installationsmethode des Kunden verglichen werden.
Eine Hebebühne für Muldenkipper bietet mehr als nur Hubkraft. Es muss zwischen die Rahmenschienen passen, zur Muldengeometrie passen und genügend Freiraum für die bewegliche Struktur lassen. Der Kraftaufzug Modell 516 kann daher in drei praktischen Schritten bewertet werden.

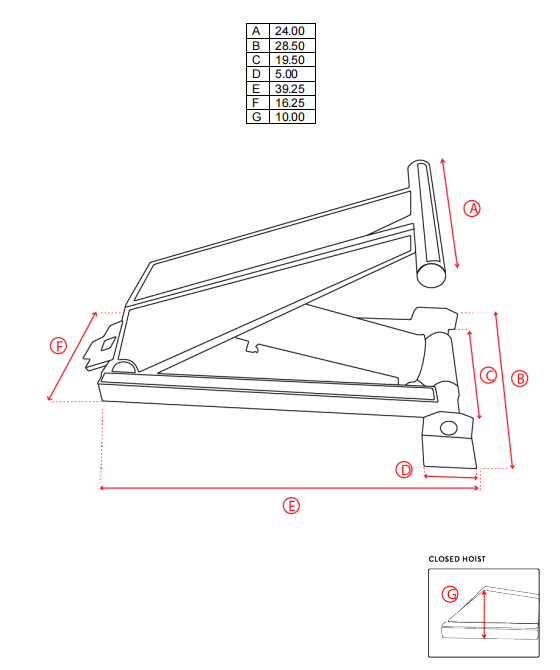

Beginnen Sie mit den Maßen A, B und C aus der Katalogzeichnung. Vergleichen Sie sie mit dem verfügbaren Rahmenraum und der Position des Kippmuldenscharniers. Eine Abmessung, die auf dem Papier akzeptabel aussieht, kann dennoch zu Störungen führen, wenn sich der Körper dreht. Daher sollte der gesamte Bewegungspfad überprüft werden.
Die Maße D, F und G helfen dem Käufer, die Montagebeziehung des Hebezeugs zum Anhängerrahmen und den Stützhalterungen zu überprüfen. Die richtigen Montageplatten, Bolzenmitten und Verstärkungsdetails hängen vom Design des Anhängers ab. Sie sollten nicht allein anhand der Modellnummer erraten werden.
Das Maß E ist für das Modell 516 mit 39,25 Zoll angegeben. Dieses Maß ist wichtig, wenn das Hebezeug unter einer Kippmulde mit begrenzter Länge positioniert werden muss. Es sollte zusammen mit der geschlossenen Position, dem Körperwinkel und dem für den Wartungszugang erforderlichen Platz überprüft werden.
Die Verwendung der genauen Modellnummer erleichtert die Bearbeitung einer OEM- oder Ersatzanfrage. Es gibt dem Lieferanten einen klaren Anhaltspunkt, während der Käufer die Struktur des Anhängers, die Montageanordnung und die Betriebsanforderungen bestätigt.
Für eine Ersatzanfrage sollte der Käufer das Typenschild oder die Katalogreferenz, Fotos der vorhandenen Installation, die verfügbaren Montagemaße und die Hebeanordnung des Anhängers senden. Wenn das ursprüngliche Gerät geändert wurde, sind die aktualisierten Abmessungen nützlicher als eine alte Modellnummer allein.
Das elektrische Hebezeug Modell 516 ist für Diskussionen über Hebesysteme für Muldenkipper gedacht, bei denen eine kompakte Hebevorrichtungsanordnung und Maßhaltigkeit wichtig sind. Die endgültige Eignung hängt vom Aufbau des Anhängers, der Beladung, der Scharnierposition, dem Hydraulikkreislauf und der konstruktiven Gestaltung ab. Die Katalogabmessungen allein stellen keinen Hinweis auf die Tragfähigkeit dar.
Um eine Überprüfung der Ausstattung des Elektrohebezeugs Modell 516 anzufordern, geben Sie Folgendes an:
- Anhängertyp und Aufbauabmessungen
- Verfügbarer Installationsraum
- Lage der Scharniere und Befestigungsstifte
- Vorhandene Hydraulikkomponenten, sofern es sich um einen Austausch handelt
- Erforderliche Hebereihenfolge
- Fotos oder eine Maßzeichnung der aktuellen Installation
- Betriebsumgebung und erwarteter Arbeitszyklus
Diese Informationen ermöglichen es HCIC, den Antrag zu prüfen, ohne auf Details einzugehen, die nicht im Katalog aufgeführt sind.
Das elektrische Hebezeug Modell 516 lässt sich am besten als Teil einer kompletten Hebeanordnung für Muldenkipper bewerten. Seine Katalogabmessungen – insbesondere das 24,00-Zoll-A-Maß, das 39,25-Zoll-E-Maß und das 10,00-Zoll-G-Maß – bieten Käufern eine klare Grundlage für die Prüfung des Einbauraums. Für ein genaues Angebot senden Sie die Anhängerzeichnung und die gemessenen Montageinformationen an HCIC.
