Sehen Sie sich vor der Bestellung die Katalogabmessungen des Elektrohebezeugs Modell 621 für Muldenkipper an und überprüfen Sie den Rahmenraum des Anhängers, die Montagegeometrie, den Aufbauabstand und den Wartungszugang.

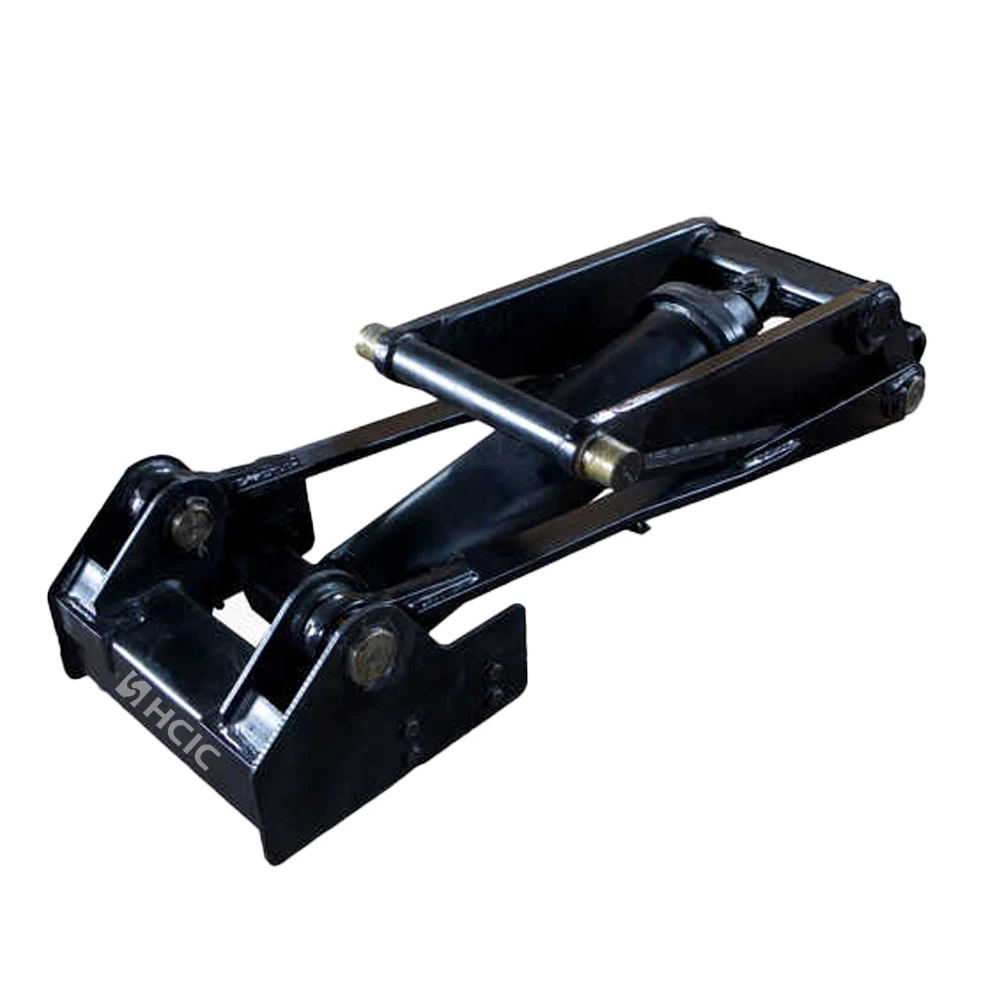

Das Elektrohebezeug Modell 621 für Kippanhänger ist im mitgelieferten American Power Hoists-Katalog für Anhängerhebesystemanwendungen aufgeführt. Für einen OEM-Hersteller oder Ersatzkäufer ist der wichtige erste Schritt die Maßanpassung: Das Hebezeug muss mit dem Rahmen des Anhängers, der Muldenbewegung, den Befestigungspunkten und der hydraulischen Anordnung funktionieren.

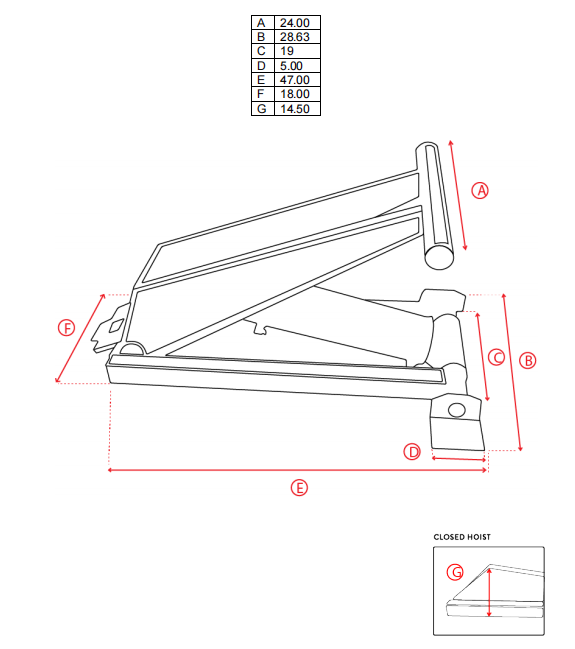

Auf der Seite zum Modell 621 finden Sie sieben Dimensionsreferenzen, A bis G. Diese Messungen bieten einen praktischen Ausgangspunkt für die Überprüfung der Anhängerzeichnung, bevor die endgültigen Halterungs-, Stift- und Verstärkungsdetails genehmigt werden.
| Parameter | Katalogwert |
|---|---|
| Modell | 621 |
| Produktkategorie | Kraftaufzug |
| Maß A | 24.00 Zoll |
| Maß B | 28,63 Zoll |
| Maß C | 19.00 Uhr |
| Maß D | 5,00 Zoll |
| Maß E | 47,00 Zoll |
| Maß F | 18.00 Zoll |
| Maß G | 14,50 Zoll |
Die oben genannten Werte stammen von der Seite Modell 621 im mitgelieferten Katalog. Überprüfen Sie die neueste technische Zeichnung anhand des tatsächlichen Anhängers, bevor Sie die Produktion oder den Austausch genehmigen.

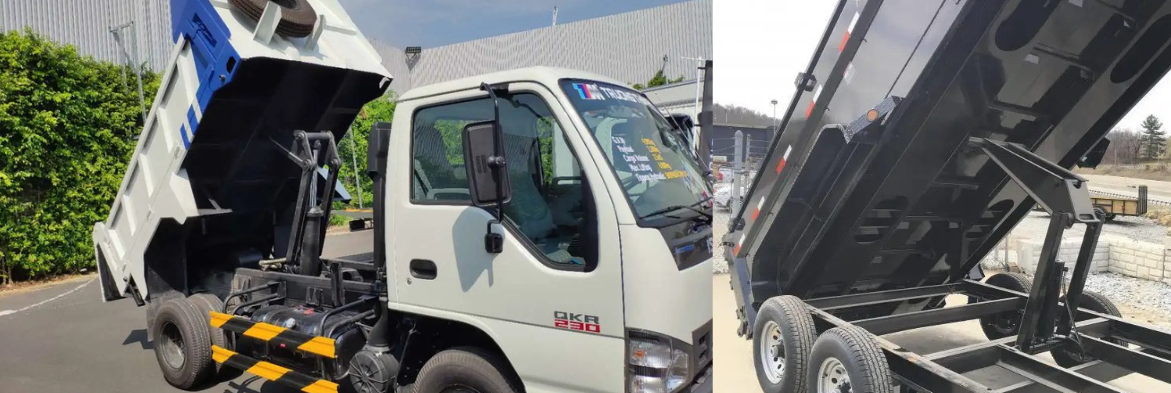

Eine Anhängerhebebühne funktioniert über einen sich ändernden mechanischen Winkel. Der verfügbare Platz unter einer geschlossenen Kippmulde kann sich ändern, wenn die Mulde angehoben wird. Rahmenquerträger, Halterungen, Hydraulikschläuche und die Karosserieunterseite müssen während der gesamten Bewegung frei bleiben.
Aus diesem Grund sollte der Kraftaufzug Modell 621 als Teil des kompletten Hebesystems beurteilt und nicht nur anhand der Modellnummer ausgewählt werden. Die Struktur des Anhängers, die Position des hinteren Scharniers, die Montageanordnung und der Hydraulikkreislauf wirken sich alle auf die endgültige Installation aus.
Beginnen Sie mit den Maßen A, B und C, wenn Sie die Hebebühne mit dem verfügbaren Platz zwischen Rahmen und Kippmulde vergleichen. Messen Sie die geschlossene Position und überprüfen Sie dann den Körperbewegungspfad während des Hebezyklus.
Eine statische Abstandsprüfung kann möglicherweise keinen Kontakt erkennen, der auftritt, wenn sich der Körper dreht. Eine bemaßte Zeichnung oder markierte Einbaufotos sind sinnvoller als eine Einzelmessung am geschlossenen Anhänger.
Die Maße D, F und G helfen dem Käufer bei der Besprechung von Stützplatten, Stiftpositionen und Rahmenverstärkung. Sie sollten nicht als vollständige Klammerzeichnung betrachtet werden. Bei der eigentlichen Montagekonstruktion müssen Reaktionslasten, Stiftausrichtung, Schweißanordnung und die Struktur, die die Hebekraft aufnimmt, berücksichtigt werden.
Die Stützanordnung benötigt außerdem ausreichenden Zugang für Inspektionen, Schlauchverlegung und zukünftige Wartungsarbeiten. Eine enge Installation ist nicht automatisch eine gute Installation, wenn der routinemäßige Zugriff blockiert ist.
Für das Modell 621 wird das Maß E mit 47,00 Zoll angegeben. Vergleichen Sie diesen Wert mit der verfügbaren Einbaulänge, der Position bei geschlossener Karosserie und der Position von Querträgern oder Geräten in der Nähe.
Die Gesamtanordnung sollte auch Raum für hydraulische Anschlüsse und Sichtkontrolle lassen. Die endgültige Genehmigung sollte auf der neuesten Zeichnung und dem vollständigen Bewegungsumschlag basieren.
Der Kraftheber Modell 621 für Kippanhänger ist für Hebesystemprojekte relevant, bei denen ein definiertes Katalogmodell und Maßangaben erforderlich sind. Es kann für OEM-Anhängerbauten, Ersatzarbeiten und Systemneukonstruktionen überprüft werden, wenn die mechanischen und hydraulischen Anforderungen bestätigt sind.
Auf der mitgelieferten Seite zum Modell 621 sind die Abmessungen aufgeführt, jedoch keine verifizierte Kapazität, kein Arbeitsdruckwert, kein Wert für die Lebensdauer oder keine Zertifizierung für dieses Modell. Diese Angaben müssen für das konkrete Projekt bestätigt werden und dürfen nicht aus der Modellnummer abgeleitet werden.
Für eine OEM- oder Ersatzbewertung senden Sie bitte:
Diese Informationen helfen HCIC bei der Beurteilung der Ausstattung, ohne versteckte strukturelle oder hydraulische Details anzunehmen.
Es handelt sich um einen im Katalog aufgeführten Elektrohebezeug, der hier für Anwendungen mit Kippanhänger-Hebesystemen in Betracht gezogen wird. Die endgültige Eignung hängt von der Anhängerstruktur, der Montageanordnung und dem Hydrauliksystem ab.
Im Katalog sind A bei 24,00 Zoll, B bei 28,63 Zoll, C bei 19,00 Zoll, D bei 5,00 Zoll, E bei 47,00 Zoll, F bei 18,00 Zoll und G bei 14,50 Zoll aufgeführt.
| Parameter | Katalogwert |
|---|---|
| Modell | 621 |
| Produktkategorie | Kraftaufzug |
| Maß A | 24.00 Zoll |
| Maß B | 28,63 Zoll |
| Maß C | 19.00 Uhr |
| Maß D | 5,00 Zoll |
| Maß E | 47,00 Zoll |
| Maß F | 18.00 Zoll |
| Maß G | 14,50 Zoll |
Auf der mitgelieferten Seite zum Modell 621 wird kein verifizierter Kapazitätswert angezeigt. Die Kapazität muss anhand des gesamten Anhängerdesigns und der Projektanforderungen überprüft werden.
Nicht automatisch. Befestigungspunkte, Bolzenmitten, Abstand, Karosseriebewegung, hydraulische Verbindungen und Rahmenfestigkeit müssen alle überprüft werden, bevor eine Entscheidung zum Austausch getroffen wird.
Maß E wird mit 47,00 Zoll angegeben. Es sollte mit der verfügbaren Installationslänge, der geschlossenen Körperposition, dem Wartungszugang und den in der Nähe befindlichen Rahmenelementen verglichen werden.
Senden Sie die Modellreferenz, Angaben zum Anhänger, den gemessenen Einbauraum, die Positionen der Scharniere und Bolzen, Fotos oder Zeichnungen, vorhandene hydraulische Informationen und die erforderliche Hebesequenz.
Für ein genaues Angebot senden Sie die Anhängerzeichnung, die Montagemaße und die verfügbaren Hydraulikinformationen an HCIC. Bei der endgültigen Entscheidung sollten die neueste Zeichnung und die vollständige Hebeanordnung zugrunde gelegt werden.
Jinan Huachen Industrial Co., Ltd. (HCIC) entwickelt und produziert Hydraulikzylinder und Antriebseinheiten für Fahrzeug- und Industrieanwendungen. Für ein Modell 621-Projekt kann HCIC die verfügbaren Installationsinformationen überprüfen und die technischen Details ermitteln, die für ein OEM- oder Ersatzangebot erforderlich sind.
