Die Scherenhebebühne HC-416 für Kippanhänger-Hebesysteme verfügt über eine Bohrung von 5 Zoll, einen Hub von 16 Zoll, einen Katalogtragfähigkeitsbereich von 5 bis 11,4 Tonnen und ein ungefähres Gewicht von 229 Pfund.
Der HC-416 ist ein Scherenhubwagen, der im HCIC-2026-Katalog für Kippanhänger-Hebesysteme aufgeführt ist. Es kombiniert einen Hydraulikzylinder mit einem Scherenmechanismus, Rahmen und Montagekomponenten, um die Zylinderbewegung in ein kontrolliertes Anheben der Kippmulde umzuwandeln.
Dieses Modell ist ein praktischer Ausgangspunkt für Anhängerbauer und Ersatzkäufer, die eine kompakte hydraulische Kippanhängerhebebühne mit definiertem Abmessungsraum benötigen. Die endgültige Eignung hängt weiterhin vom Rahmen des Anhängers, dem Aufbaugewicht, der Scharnierposition, dem erforderlichen Kippwinkel und dem Hydraulikkreislauf ab.
| Parameter | Katalogwert |
|---|---|
| Modell | HC-416 |
| Produkttyp | Scherenhebebühne für Kippanhänger |
| Körperlänge | 40,4 Zoll |
| Langweilig | 5 Zoll |
| Schlaganfall | 16 Zoll |
| Stange | 2 Zoll |
| Montagehöhe | 4,97 Zoll |
| Katalogkapazitätsbereich | 5–11,4 Tonnen |
| Ungefähres Gewicht | 229 Pfund |
Die oben genannten Werte stammen aus der Tabelle „Scherenhebebühne für Kippanhänger“ im mitgelieferten HCIC-2026-Katalog, PDF-Seite 15. Der Kapazitätsbereich ist eine Katalogreferenz zur Anwendungsüberprüfung und keine universelle Nutzlastbewertung für jedes Anhängerdesign.
Ein direkter Hydraulikzylinder bietet nicht immer die beste Hubgeometrie für einen Anhängerrahmen. Ein Scherenmechanismus verändert das Verhältnis zwischen Zylinderweg und Körperbewegung und hilft dem Hebesystem, innerhalb eines definierten Einbauraums zu arbeiten.
Der HC-416 ist relevant, wenn ein Bauunternehmer ein Hebepaket mit 5 Zoll Bohrung und 16 Zoll Hub für einen Anhänger im Anwendungsbereich des Katalogs von 5 bis 11,4 Tonnen benötigt. Das Hebezeug sollte als Teil des kompletten Hebesystems betrachtet werden und nicht nur anhand der Zylinderbohrung ausgewählt werden.
Die Scherengeometrie, die Drehpositionen und das Karosseriescharnier bestimmen, wie viel Kraft an verschiedenen Stellen der Hebebühne auf die Kippmulde einwirkt. Ein Anhänger, der sich leicht anheben lässt, erfordert am oberen Ende des Entladezyklus möglicherweise eine andere Kraft und einen anderen Winkel. Deshalb sind Rahmenzeichnungen und Bewegungsprüfungen vor der Produktionsfreigabe wichtig.
Im Katalog sind für den HC-416 eine Gehäuselänge von 40,4 Zoll und eine Montagehöhe von 4,97 Zoll angegeben. Vergleichen Sie diese Werte mit dem Anhängerrahmen, den Querträgern und dem verfügbaren Platz unter der Kippmulde. Überprüfen Sie außerdem den Abstand, während sich die Karosserie von der geschlossenen Position in den erforderlichen Kippwinkel bewegt.
Die 5-Zoll-Bohrung, der 16-Zoll-Hub und die 2-Zoll-Stange beschreiben die Hauptzylinderdaten, definieren jedoch nicht das vollständige Hubergebnis. Die Scherenarme, Drehbolzen, Karosseriescharniere und Montagehalterungen beeinflussen alle den tatsächlichen Kraftpfad.
Das Hebezeug muss gerade montiert werden. Enge oder falsch ausgerichtete Drehpunkte können einen Widerstand erzeugen, den der Hydraulikkreislauf nicht korrigieren kann. Stellen Sie vor dem Test sicher, dass die Stifte richtig sitzen, die Halterungen richtig abgestützt sind und sich die Scherenarme durch den vorgesehenen Bogen bewegen können.

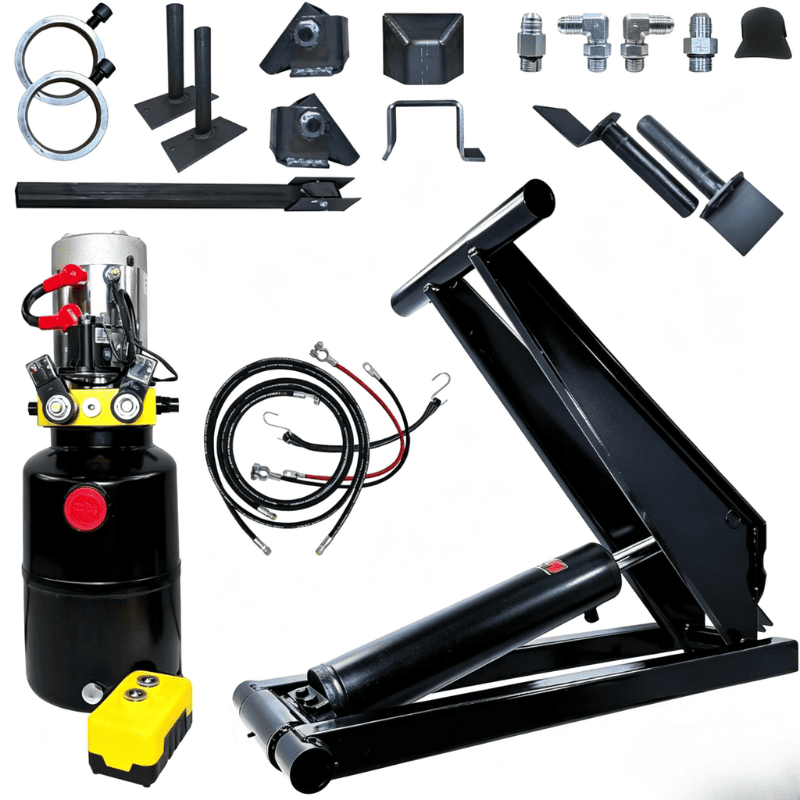

Der Katalog beschreibt Scherenhubsätze mit Pumpe, Stahltank, Schlauch, Armaturen, Lastregelventil, Stützensatz und Batteriekabeln. Die genaue Kit-Konfiguration sollte für das Projekt bestätigt werden. Pumpe, Entlastungsschutz, Schläuche und Steuerventil müssen zum Zylinder und zu den Betriebsanforderungen des Anhängers passen.
Eine Lastkontrollfunktion ist bei einem Muldenkipper-System wichtig, da der Aufbau nicht unkontrolliert absinken darf, wenn sich der Druck oder die Schlauchbedingungen ändern. Der Geräteentwickler sollte vor der Inbetriebnahme die tatsächliche Ventilanordnung und die Installationsanweisungen überprüfen.
Der HC-416 kann für den Bau von OEM-Muldenkippern, Flottenaustauscharbeiten und Anhängeraufrüstungen in Betracht gezogen werden, wenn der verfügbare Rahmenraum und der Hubbedarf mit den Katalogdaten übereinstimmen.
Typische Projektbesprechungen umfassen einachsige oder tandemachsige Kippanhänger, Nutzfahrzeuganhänger, landwirtschaftliche Anhänger und leichte Bauanhänger. Die richtige Wahl hängt vom tatsächlichen Aufbaugewicht, der Nutzlast, der Scharniergeometrie, dem gewünschten Kippwinkel und der Betriebsumgebung ab.
Verwenden Sie den Bereich von 5–11,4 Tonnen nicht als eigenständige Zulassung. Nutzlast, Aufbaustruktur und Lastverteilung können die Kräfte im Hebesystem verändern. Bevor ein anderes Hebezeug durch HC-416 ersetzt wird, sollte eine technische Überprüfung durchgeführt werden.
Für ein Angebot oder eine Ersatzbewertung für den Scherenhebezug HC-416 senden Sie bitte:
Diese Details ermöglichen die Betrachtung von Hebezeug, Zylinder und Hydraulikaggregat als ein System.
Der HC-416 bietet Herstellern von Muldenkippern ein definiertes Scherenhebemodell zur Bewertung: 40,4-Zoll-Körperlänge, 5-Zoll-Bohrung, 16-Zoll-Hub, 4,97-Zoll-Montagehöhe und ein Katalogtragfähigkeitsbereich von 5 bis 11,4 Tonnen.
Senden Sie vor der Bestellung die Anhängeranordnung, den Hubbedarf und die Hydraulikdaten zur projektspezifischen Überprüfung an HCIC
