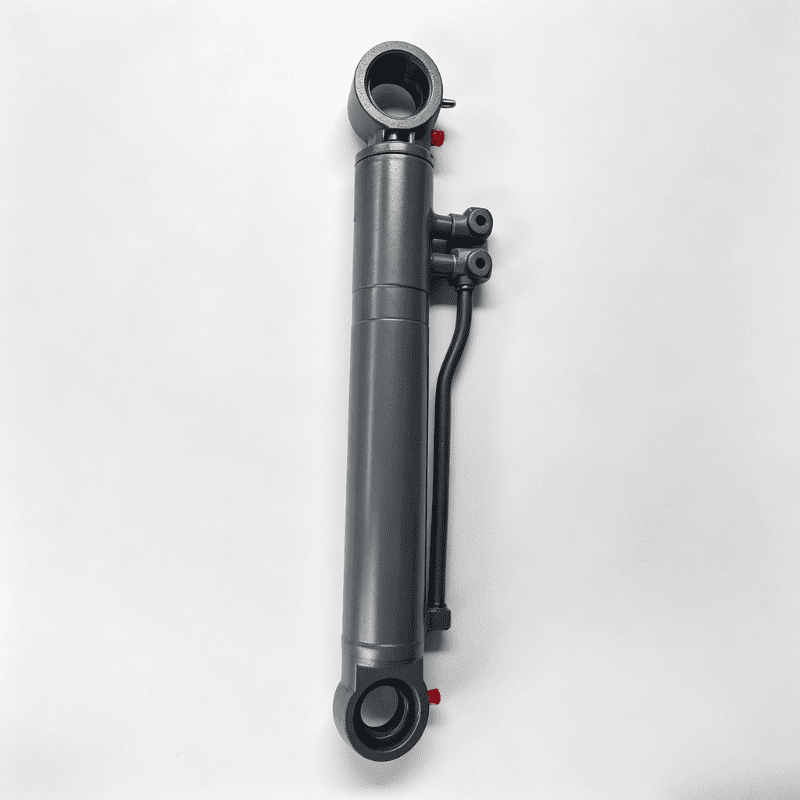

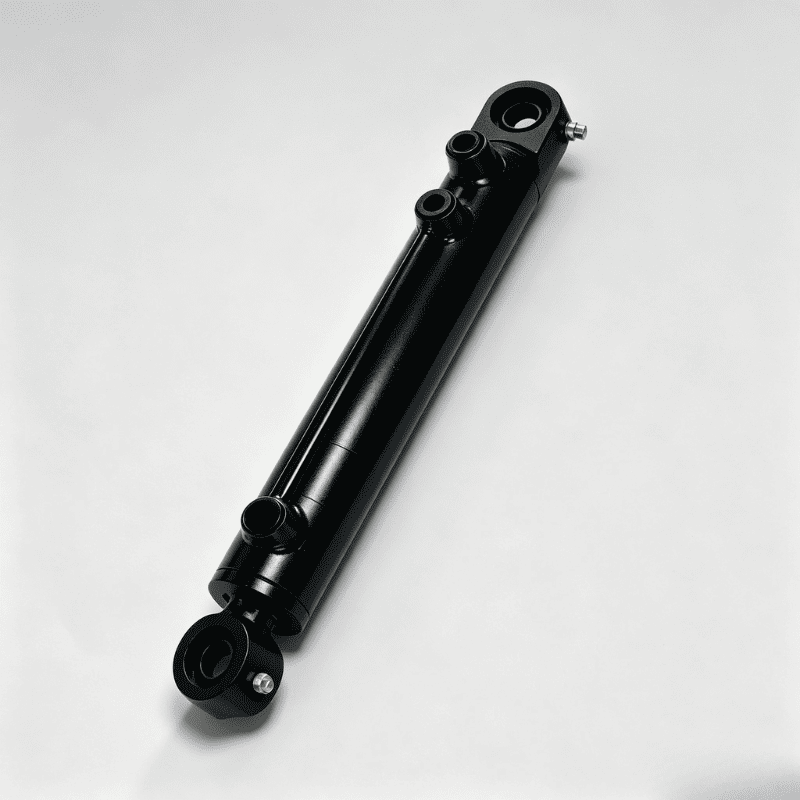

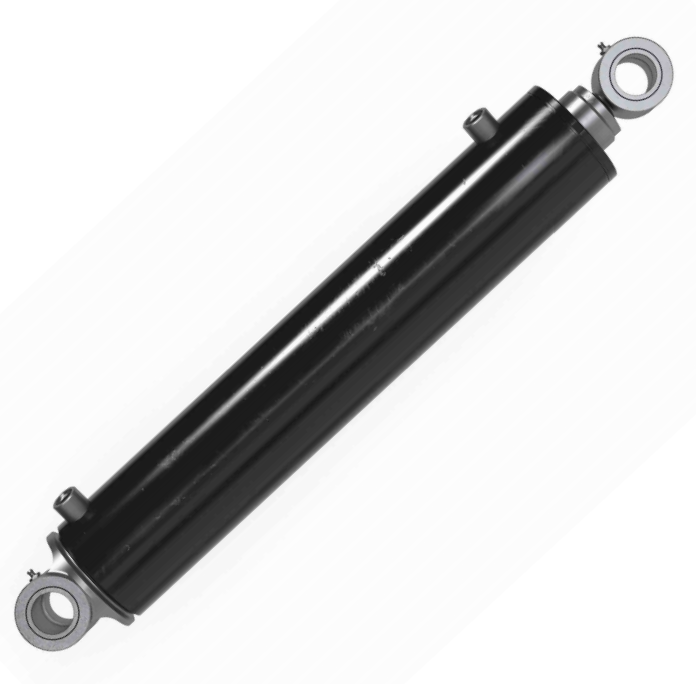

M-1419165 ist ein Hydraulikzylinder mit 5-Zoll-Bohrung und 4-Zoll-Stangenschieber für Hecklader-Müllwagen mit einem Hub von 32,5 Zoll für Hecklader-Müllwagen-Anwendungen.
Description:
SchiebezylinderBore:
5 ZollRod diameter:
4 ZollStroke:
32,5 ZollDer Schiebehydraulikzylinder M-1419165 ist im HCIC-2026-Katalog unter Hydraulikzylinder für Hecklader-Müllwagen aufgeführt. Die Katalogbeschreibung ist ein Schiebezylinder mit einer 5-Zoll-Bohrung, einer 4-Zoll-Stange und einem 32,5-Zoll-Hub.

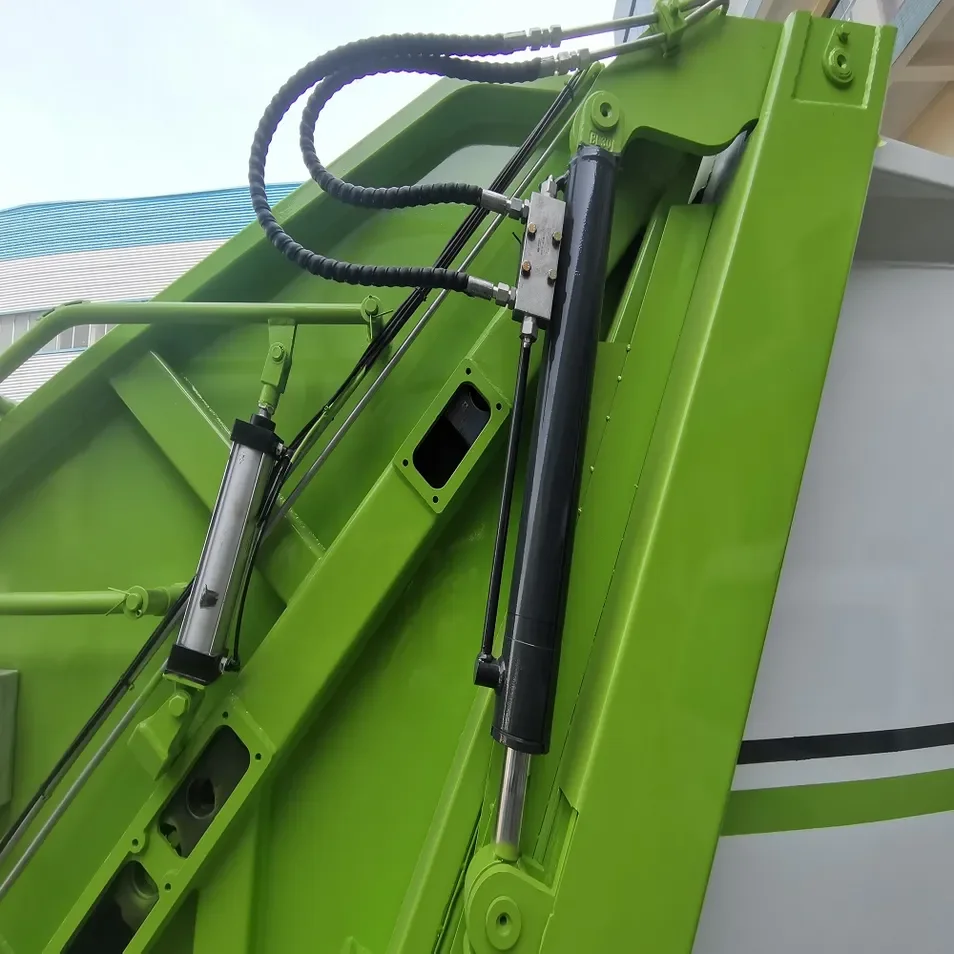

Ein hydraulischer Schiebezylinder fungiert als Teil des internen Materialtransportmechanismus eines Heckladers. Es sollte zusammen mit der Gleitplatte, den Führungen, den Stiften, der Körperstruktur und dem Hydraulikkreislauf bewertet werden. Ein Hydraulikzylinder mit gleicher Nennbohrung ist nicht automatisch ein korrekter Ersatz, wenn sich Hub, Stangengröße, Montagemitten oder Bewegungsweg unterscheiden.
| Parameter | Katalogwert |
|---|---|
| Modell | M‑1419165 |
| Produktkategorie | Hydraulikzylinder für Hecklader-Müllwagen |
| Beschreibung | Schiebezylinder |
| Langweilig | 5 Zoll |
| Stabdurchmesser | 4 Zoll |
| Schlaganfall | 32,5 Zoll |
| Quelle | HCIC-2026-Katalog, S. 11 |
Der Katalogeintrag listet für M-1419165 keinen modellspezifischen Arbeitsdruck, Gewicht, Anschlussspezifikation, geschlossene Länge oder Materialqualität auf. Diese Angaben müssen für die tatsächliche Maschine und Ersatzkonfiguration bestätigt werden.
Der M-1419165 nutzt das Dimensionsverhältnis einer 5-Zoll-Bohrung und einer 4-Zoll-Stange, um eine kontrollierte lineare Bewegung innerhalb eines Hecklader-Schiebemechanismus zu erzeugen. Der große Stangendurchmesser ist ein wichtiger Montagehinweis, da er sich auf den stangenseitigen Bereich, die Führungsanordnung, die Montageverbindung und den verfügbaren Spielraum auswirkt.
Der 32,5-Zoll-Hub beschreibt den linearen Weg des Zylinders. Der tatsächliche Weg der Gleitplatte hängt von den Führungsschienen, den Positionen der Drehzapfen oder Stifte, den mechanischen Anschlägen und der Form des Heckladerkörpers ab. Aus diesem Grund muss bei einer Austauschprüfung der Zylinder in beiden Endlagen gemessen und nicht nur der Kataloghub verglichen werden.
Der Katalog ordnet M-1419165 der Rubrik „Hecklader-Müllwagen“ zu und identifiziert ihn ausdrücklich als Gleitzylinder. Diese Anwendungsbeschreibung hilft dem Käufer, sich bei der Anfrage auf die Schlittenbewegung und die Ausrichtung der Führung zu konzentrieren, anstatt das Teil wie einen Allzweck-Industriezylinder zu behandeln.
Bevor Sie M-1419165 bestellen, überprüfen Sie Folgendes:
Es ist nicht zu erwarten, dass ein Gleitzylinder eine verbogene Führung oder eine festsitzende Gleitplatte überwindet. Übermäßiger mechanischer Widerstand kann den gesamten Schaltkreis beeinträchtigen und dazu führen, dass ein einwandfreier Austausch als das falsche Teil erscheint.
Im HCIC-Katalog ist der Gleithydraulikzylinder M-1419165 für die Hydrauliksysteme von Heckladern für Müllfahrzeuge aufgeführt. Es kann daher für die OEM-Integration von Heckladern, die Beschaffung von Ersatzzylindern und die Flottenwartung in Betracht gezogen werden, wenn die Modellabmessungen und der Schiebemechanismus kompatibel sind.
Das Anwendungsetikett stellt keine universelle Passform dar. Heckladeraufbauten können sich in der Führungsanordnung, den Schlittenabmessungen, der Ladereihenfolge und der hydraulischen Steuerung unterscheiden. Diese Unterschiede sollten vor dem Kauf überprüft werden.
Für den Ersatzteilkauf ist „Schiebezylinder“ nützlicher als ein allgemeines Etikett für Hydraulikzylinder, da es die Komponente mit einer bestimmten Maschinenfunktion verbindet. Der Käufer kann diese Beschreibung verwenden, um die technische Anfrage wie folgt zu organisieren:
Dieser funktionsorientierte Ansatz verringert das Risiko, einen Zylinder nur deshalb auszuwählen, weil seine Bohrung dem vorhandenen Teil ähnelt.
HCIC senden:
Wenn der Originalzylinder defekt ist, fügen Sie Bilder der Stange, des Zylinders, der Befestigungspunkte und Führungen bei. Der umgebende Mechanismus kann für die Ersatzprüfung relevant sein.
Der Gleithydraulikzylinder M-1419165 ist ein im Katalog definierter Gleitzylinder für Hecklader-Müllwagenanwendungen. Seine wichtigsten Identifikationsdaten sind eine 5-Zoll-Bohrung, eine 4-Zoll-Stange, ein 32,5-Zoll-Hub und die Katalogbezeichnung „Schieberzylinder“.
Diese Werte bieten einen praktischen Ausgangspunkt für OEM- und Ersatzanfragen, aber eine zuverlässige Entscheidung erfordert mehr als einen Bohrungsvergleich. Reichen Sie die Zeichnung des Schiebemechanismus, die Montageabmessungen, Informationen zum Hydraulikkreis und den Zustand der Führung ein, damit HCIC M-1419165 anhand des gesamten Müllwagensystems beurteilen kann.
HCIC, auch bekannt als Jinan Huachen Industrial Co., Ltd., entwickelt und produziert Hydraulikzylinder, Hydraulikaggregate und zugehörige Komponenten für Fahrzeug-, Abfallentsorgungs- und Industrieanwendungen. Die endgültige Eignung des Produkts sollte anhand des tatsächlichen Maschinendesigns und der Betriebsbedingungen bestätigt werden.
