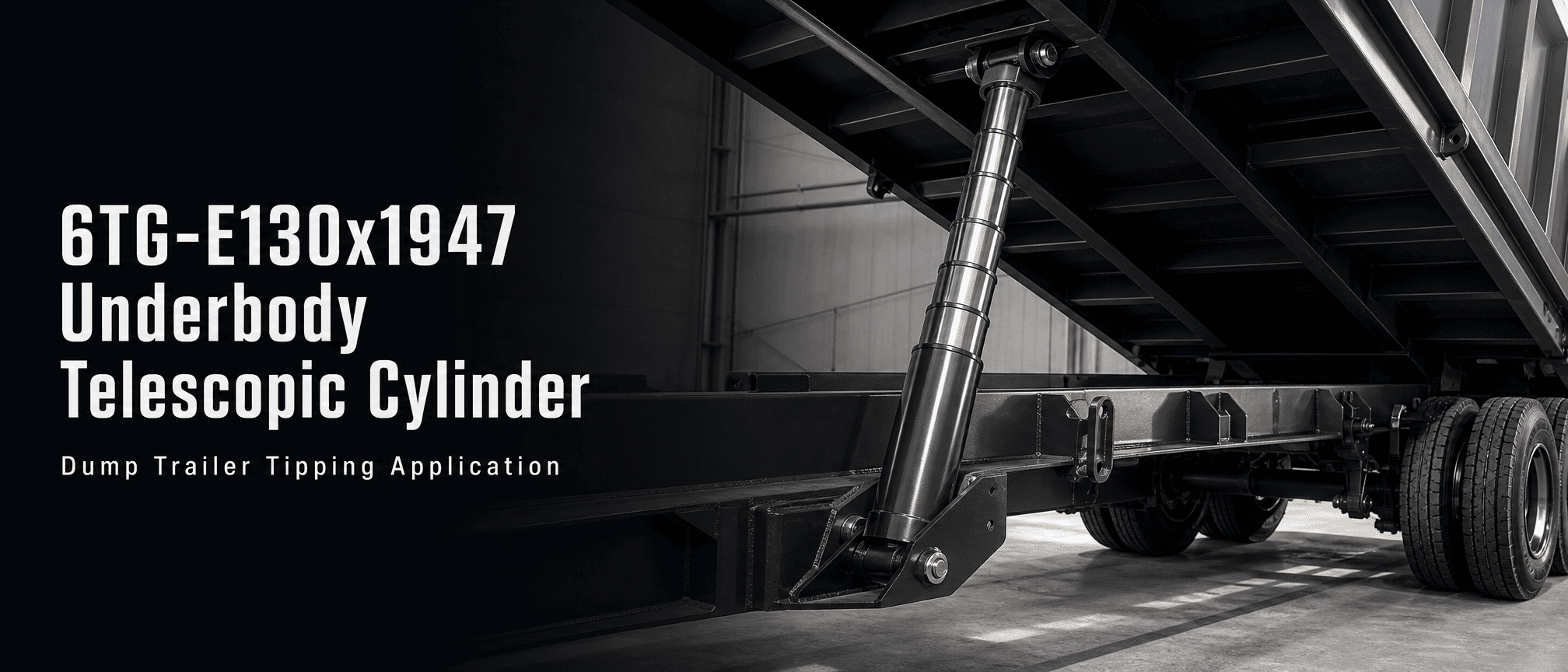

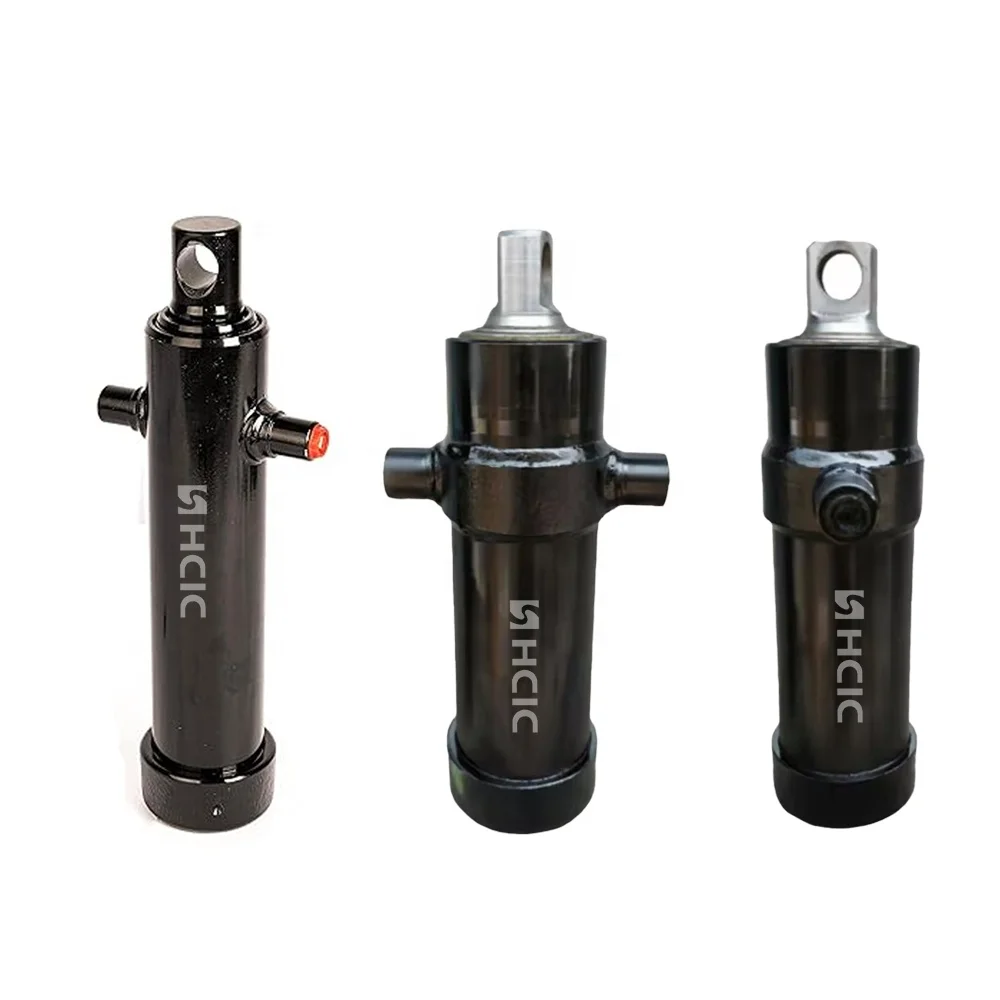

Der Unterboden-Teleskop-Hydraulikzylinder HCIC 6TG-E130x1947 für Kippanhänger verfügt über 6 Stufen, 1.947 mm Hub, 180 bar Druck und eine Kippkapazität von bis zu 11–18 Tonnen.
Number of stages:
6 StufenStroke:
1947 mmListed extension figure:
53Working volume:
14LDer 6TG-E130x1947 ist ein sechsstufiger Unterboden-Teleskop-Hydraulikzylinder für Muldenkipper. Er hat einen Hub von 1.947 mm, ein angegebenes Arbeitsvolumen von 14 l, einen maximalen Arbeitsdruck von 180 bar und eine Kippkapazität von 11 bis 18 Tonnen. Die Katalogabmessungen umfassen A 543 mm, B 216 mm, C 327 mm, D 132 mm und E 92 mm, mit einer angegebenen Masse von 53 kg.
Der Zylinder gehört zum HCIC-Unterbodensortiment für leichte Kippgeräte, einschließlich Seitenkipp- und Dreiseitenkippanhängeranwendungen. Die endgültige Montage muss noch anhand des Anhängerrahmens, der Scharniergeometrie, des Lastpfads, des Ölkreislaufs und des verfügbaren Montageraums überprüft werden.

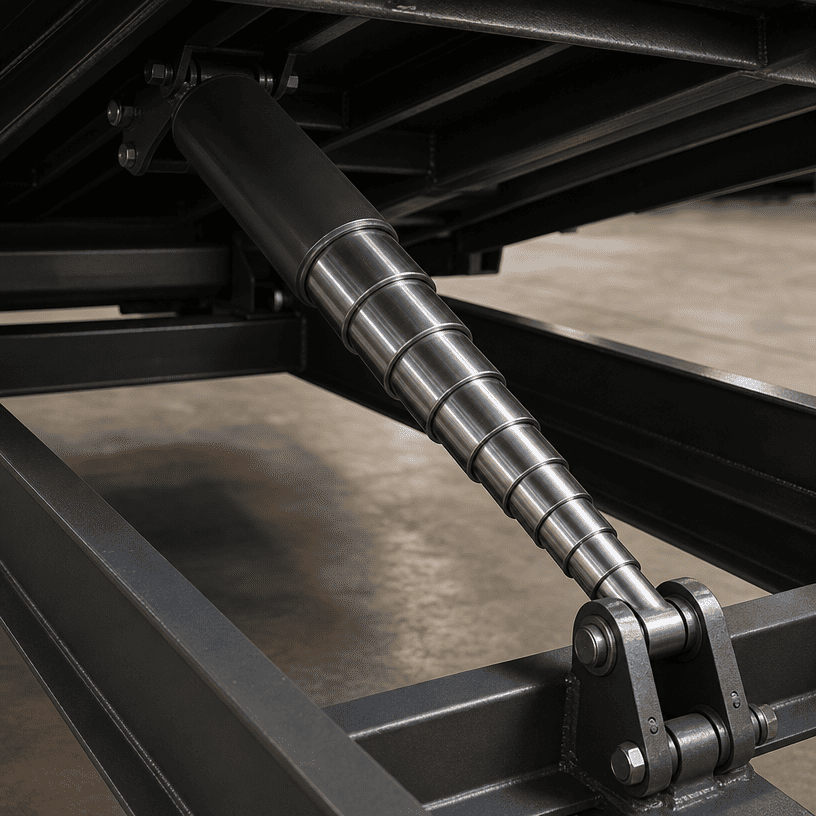

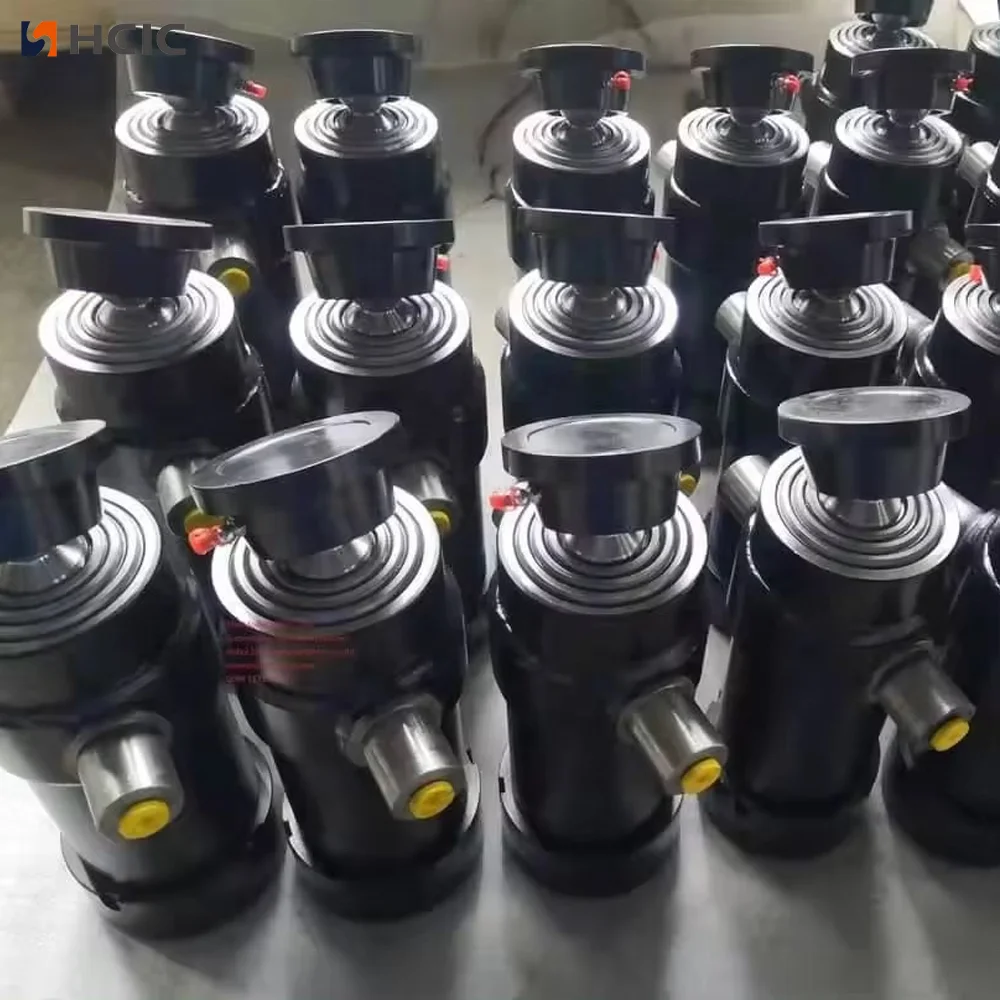

Ein Unterboden-Teleskopzylinder nutzt mehrere ineinander geschachtelte Stufen, um einen langen Arbeitshub zu erzeugen und gleichzeitig das eingefahrene Paket kürzer zu halten als ein einzelner langer Zylinder. Diese Anordnung ist nützlich, wenn der Zylinder unter eine Kippmulde passen und dennoch genügend Bewegung zum Kippen bieten muss.
Der Unterboden-Teleskop-Hydraulikzylinder 6TG-E130x1947 verfügt über sechs Stufen. Wenn Hydrauliköl in den Zylinder gelangt, fahren die Stufen nacheinander aus, um die Hubbewegung zu erzeugen. Beim Zurückziehen kehren die Stufen in die verschachtelte Baugruppe zurück. Der tatsächliche Ablauf und das Belastungsverhalten hängen von der Zylinderkonstruktion, der Ölversorgung, der Montagegeometrie und dem Anhängeraufbau ab.
Dies ist kein universeller Ersatz, der nur auf der Hublänge basiert. Vor dem Austausch müssen die geschlossenen Einbaumaße, die Bolzen- oder Ösenanordnung, der Kippwinkel, das Aufbaugewicht und die Fahrgestellbefestigungspunkte überprüft werden.
| Artikel | Katalogspezifikation |
|---|---|
| Modell | 6TG-E130x1947 |
| Produkttyp | Unterboden-Teleskop-Hydraulikzylinder |
| Anzahl der Stufen | 6 |
| Schlaganfall | 1.947 mm |
| Gelistete Erweiterungsfigur | 53 |
| Arbeitsvolumen | 14 L |
| Masse | 53 kg |
| Maximaler Arbeitsdruck | 180 bar |
| Bereich der Kippkapazität | 11-18 Tonnen |
| Maß A | 543 mm |
| Maß B | 216 mm |
| Maß C | 327 mm |
| Maß D | 132 mm |
| Maß E | 92 mm |

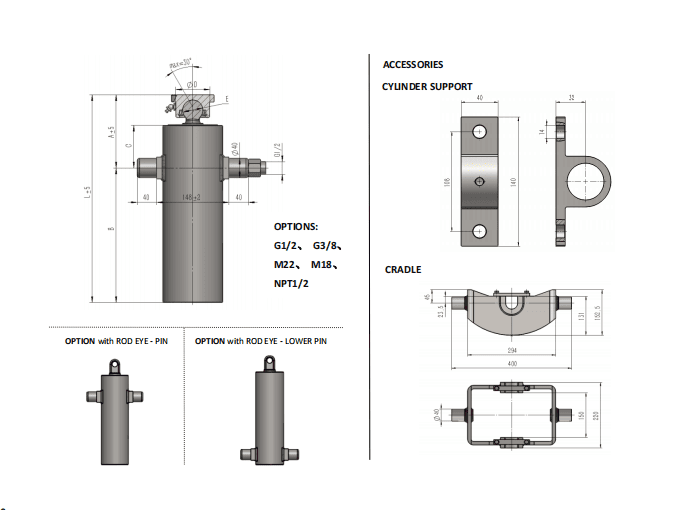

Der Katalog listet auch das Unterbodensortiment mit Kugel- und Ösenversionen, Montagehalterungen und -stützen sowie verschiedene Anschlussoptionen auf. Die genaue Anschluss- und Montagekonfiguration für ein Angebot sollte anhand der erforderlichen Zeichnung und Anhängeranordnung bestätigt werden.
Der Katalog weist in den Produktdaten die Maße A bis E aus. Bei diesen Abmessungen handelt es sich um Installationsreferenzen, nicht um austauschbare Werte. Ein Ersatzzylinder muss mit der tatsächlichen Bolzenmitte, der Halterung, dem Abstand und der Karosseriegeometrie des Anhängers übereinstimmen.
Ein Praxistest sollte vergleichen:
- Der verfügbare Platz unter der Kippmulde im eingefahrenen Zustand
- Arbeitsposition und Ausfahrweg des Zylinders
- Stift- oder Ösenausrichtung an beiden Enden
- Abstand zu Fahrgestell, Karosserie, Achsen, Schläuchen und anderen Bauteilen
- Der erforderliche Kippwinkel und der Punkt, an dem der Zylinder seine volle Ausdehnung erreicht
- Die Position des Karosseriescharniers und die Richtung der Lastübertragung
Der Hub von 1.947 mm ist nur ein Teil der Passform. Ein Zylinder mit gleichem Hub kann dennoch ungeeignet sein, wenn seine Baulänge, Einbauhöhe oder Anschlussgeometrie unterschiedlich sind.

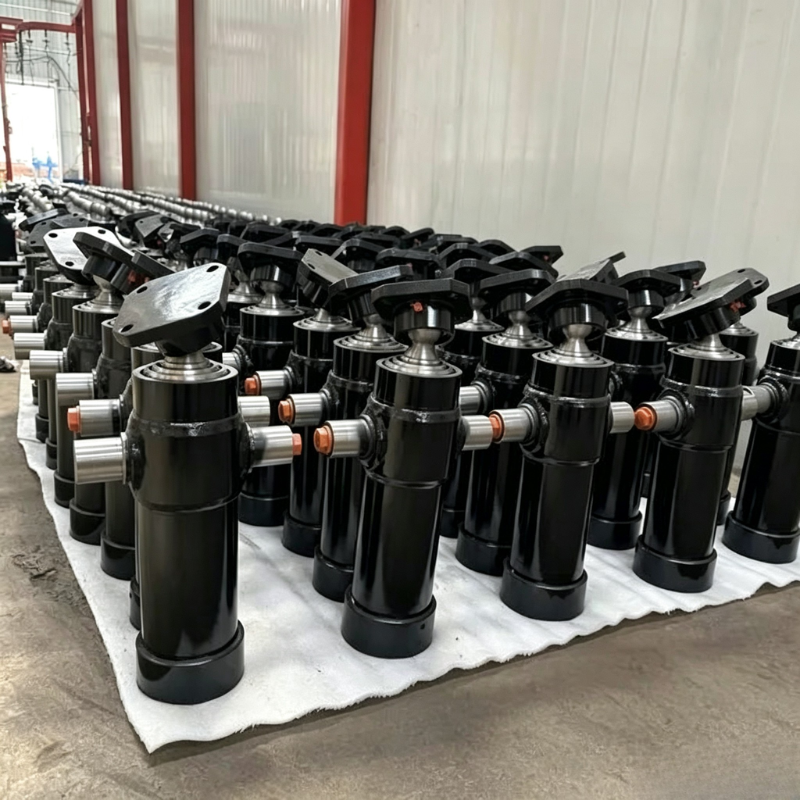

Durch die sechsstufige Konstruktion bietet der 6TG-E130x1947 einen langen Hub bei kompakter Unterbodenanordnung. Die ineinander verschachtelten Zylinderabschnitte teilen sich die Ausfahraufgabe, sodass jede Stufe und ihre Dichtungsschnittstelle in der richtigen Reihenfolge arbeiten müssen.
Auch bei Teleskopzylindern muss sorgfältig auf die Ausrichtung geachtet werden. Die Montagehalterungen sollten den Zylinder auf seinem vorgesehenen Weg führen, ohne die Bühnen zu zwingen, Seitenlasten zu tragen, die durch einen verformten Rahmen entstehen. Der Zylinder ist ein krafterzeugendes Bauteil; Es sollte nicht zur Behebung eines Scharnier- oder Gehäuseausrichtungsproblems verwendet werden.
Im Katalog wird das Unterbodenprogramm als Ausführung mit Halterungen und Stützen beschrieben. Bei einer OEM-Installation sollten das Halterungsdesign, die Stiftausrichtung und die Halterungsanordnung zusammen mit dem Zylinder überprüft werden und nicht als separate nachträgliche Überlegungen behandelt werden.
Für den 6TG-E130x1947 ist im Katalog ein maximaler Arbeitsdruck von 180 bar und ein Kipplastbereich von 11-18 Tonnen angegeben. Diese Zahlen müssen innerhalb der vorgesehenen Gerätekonfiguration gelesen werden. Sie legen nicht die Nutzlast eines gesamten Anhängers fest.
Die tatsächliche Kippleistung hängt vom Körpergewicht, der Nutzlastverteilung, der Scharnierreibung, dem Zylinderwinkel, der Montageposition, dem Hydraulikfluss, den Druckverlusten und der strukturellen Festigkeit ab. Die Verantwortung für die Prüfung des gesamten Lastweges und der sicheren Betriebsbedingungen bleibt beim Anhängerhersteller.
Der 180-bar-Wert sollte auch auf Pumpe, Ventil, Schläuche, Anschlüsse und Montageteile abgestimmt sein. Ein System sollte nicht über der zulässigen Nennleistung seiner Komponente mit der niedrigsten Nennleistung betrieben werden.
In der Beschreibung des Unterbodenzylinders von HCIC heißt es, dass die in diesem Bereich verwendeten Dichtungen dauerhafter Verformung und Verschleiß standhalten und in einem Temperaturbereich von -40 °C bis +100 °C betrieben werden sollen. Im Katalog wird außerdem in der allgemeinen Beschreibung der Unterbodenmerkmale angegeben, dass die Stufen hartverchromt sind und die Baureihe für einen maximalen Arbeitsdruck von 200 bar ausgelegt ist.
Für die spezifische Tischreihe 6TG-E130x1947 beträgt der angegebene maximale Arbeitsdruck 180 bar. Für diesen Produktartikel und dieses Angebot ist der modellspezifische Tabellenwert zu verwenden. Die Anweisung „Breiterer Bereich“ sollte nicht als Ersatz für den aufgelisteten Wert des Modells verwendet werden.
Der Katalog präsentiert das 6TG-E130x1947 als Unterbodenprodukt für Kippgeräte. Für dieses spezielle Modell werden keine vollständigen Informationen zur Dichtungsmasse, zur Oberflächendicke, zur Lebensdauer oder zum detaillierten Wartungsintervall bereitgestellt. Diese Angaben sollten bestätigt werden, wenn das Betriebsmedium, das Klima und der Arbeitszyklus bekannt sind.
Ein Käufer, der den 6TG-E130x1947 ersetzt oder spezifiziert, sollte die folgenden Informationen vorbereiten:
1. Aktuelles Flaschenmodell und Typenschild, falls verfügbar
2. Abmessungen der Stiftmitte oder Augenmitte in der eingefahrenen und ausgefahrenen Position
3. Erforderlicher Hub und Kippwinkel
4. Länge der Mulde, Leergewicht und vorgesehene Nutzlastreichweite
5. Scharnierposition und Zeichnung der Montagehalterung
6. Pumpendurchfluss, Systemdruck und Ventiltyp
7. Schlauchanschluss- und Anschlussanforderungen
8. Verfügbarer Platz unter der Karosserie und um das Chassis herum
9. Betriebstemperatur und voraussichtliche Einwirkung von Wasser, Staub oder Straßenverschmutzung
10. Ob Halterungen, Stützen, Wiege oder ein komplettes Montageset erforderlich sind
Klare Installationsinformationen verringern das Risiko, einen Zylinder zu erhalten, der den richtigen Hub hat, aber nicht sicher am Anhänger montiert werden kann.
Der Katalog ordnet die Unterboden-Teleskopreihe den Anwendungen für leichte Kippgeräte, Seitenkipper und Dreiseitenkipper zu. Der 6TG-E130x1947 kann in Betracht gezogen werden, wenn die Ausrüstung einen langen Hub erfordert und das sechsstufige Design in den verfügbaren Unterbodenraum passt.
Die Antragsgenehmigung sollte auf der vollständigen mechanischen und hydraulischen Prüfung basieren. Eine Produktbeschreibung allein kann die Eignung für ein bestimmtes Anhängermodell, eine bestimmte Nutzlast oder einen bestimmten Kippwinkel nicht bestätigen.
Der Unterboden-Teleskop-Hydraulikzylinder 6TG-E130x1947 kombiniert eine sechsstufige Konstruktion mit einem Hub von 1.947 mm und im Katalog aufgeführten Abmessungen für die Anhängerintegration. Um ein technisch sinnvolles Angebot anzufordern, senden Sie HCIC die vorhandenen Zylinderdetails, die Montagezeichnung, den Kippwinkel, die Pumpendaten und die Betriebsbedingungen.
HCIC kann dann das Modell mit der tatsächlichen Unterbodeninstallation vergleichen, anstatt sich nur auf die Hublänge zu verlassen.
