Der 3TG-E90x1199 ist ein dreistufiger Unterboden-Teleskop-Hydraulikzylinder mit einem Hub von 1.199 mm, einem maximalen Arbeitsdruck von 220 bar und einer Katalog-Kippreichweite von 5–14 Tonnen.
Number of stages:
3StufenWorking volume:
6,2 lMaximum working pressure:
220barDer 3TG-E90x1199 ist ein dreistufiger Unterboden-Teleskop-Hydraulikzylinder, der im HCIC-2026-Katalog aufgeführt ist. Seine kompakte Unterbodenanordnung ist für Kippsystemanwendungen gedacht, bei denen der Zylinder einen langen Hub ausführen und gleichzeitig im Raum unter der Karosserie und dem Fahrgestell bleiben muss.
Im Katalog sind 1.199 mm Hub, 35 kg Masse, 6,2 l Arbeitsvolumen und ein maximaler Arbeitsdruck von 220 bar angegeben. Es bietet außerdem einen Kippkapazitätsbereich von 5 bis 14 Tonnen und die wichtigsten Installationsabmessungen L/A/B/C/D/E. Diese Werte unterstützen ein erstes Einrichtungsgespräch; Sie ersetzen nicht eine vollständige Anhängerberechnung.
| Parameter | Katalogwert |
|---|---|
| Modell | 3TG-E90x1199 |
| Anzahl der Stufen | 3 |
| Schlaganfall | 1.199 mm |
| Masse | 35 kg |
| Arbeitsvolumen | 6,2 l |
| Maximaler Arbeitsdruck |
220 bar |
| Katalog-Kippkapazitätsbereich | 5-14 Tonnen |
| Maß L | 598 mm |
| Maß A | 160 mm |
| Maß B | 438 mm |
| Maß C | 108 mm |
| Maß D | 92 mm |
| Maß E | 58 mm |
Die oben genannten Spezifikationswerte stammen aus der Tabelle der Unterboden-Teleskopzylinder im mitgelieferten HCIC-2026-Katalog. Die im Katalog angegebene Zahl von 5–14 Tonnen ist ein Anwendungsbereich und keine universelle Nutzlastzulassung für jeden Muldenkipper.
Dreistufiger Unterbodenaufbau
Das 3TG-E90x1199 nutzt drei Teleskopstufen. Im eingefahrenen Zustand tragen die ineinander verschachtelten Stufen dazu bei, dass das Zylinderpaket innerhalb des Installationsbereichs am Unterboden bleibt. Während des Ausfahrens sorgen die Stufen für die für einen Kippvorgang erforderliche Bewegung, ohne dass die volle Arbeitslänge in der geschlossenen Position vorhanden sein muss.
Durch die Stufenanordnung können außerdem Kraft und Geschwindigkeit des Zylinders beim Ausfahren variieren. Die effektive Fläche ändert sich, wenn verschiedene Stufen aktiv werden. Daher sollten bei der Auswahl die Last, die Scharniergeometrie, der Kippwinkel, der Pumpendurchfluss und die Ventileinstellungen zusammen berücksichtigt werden.
Der Unterbodeneinbau wird durch mehr als die geschlossene Länge des Zylinders bestimmt. Der Käufer sollte die Anordnung der Wiege oder Stütze, die Ausrichtung der Stifte, den Abstand zum Fahrgestell und den Weg des Zylinders überprüfen, wenn sich die Karosserie von der geschlossenen in die gekippte Position bewegt.
Im Katalog sind L mit 598 mm und die Maße A bis E mit 160, 438, 108, 92 bzw. 58 mm aufgeführt. Diese Maße sollten mit der Rahmenzeichnung und Montageanordnung des Kunden verglichen werden. Der Zylinder sollte durch die Montagekonstruktion ausgerichtet werden und nicht durch eine Verformung der Halterung in seine Position gezwungen werden.
Der HCIC-Katalog zeigt auch Zubehör und Unterstützungsoptionen für die Unterboden-Zylinderreihe, einschließlich Referenzen für Stangen- oder Kugelverbindungen und eine Zylinderstützhalterung. Die genaue Anschluss- und Stützanordnung für ein 3TG-E90x1199-Projekt sollte anhand der aktuellen Zeichnung bestätigt werden und nicht anhand einer allgemeinen Katalogabbildung angenommen werden.
Der 3TG-E90x1199 ist mit einem maximalen Arbeitsdruck von 220 bar gelistet. Dieser Wert muss zusammen mit der Pumpe, der Einstellung des Überdruckventils, den Hydraulikleitungen, der Ölreinheit, der Montagestruktur und der gesamten Kipplast überprüft werden.
Im Katalog ist eine Kippkapazität von 5 bis 14 Tonnen aufgeführt. Dieser Bereich sollte als Kataloganwendungsreferenz behandelt werden. Die tatsächliche Eignung hängt vom Aufbau des Anhängers, der Lastverteilung, der Scharnierposition, dem Kippwinkel, der Fahrgestellfestigkeit, dem Hydraulikfluss und den Betriebsbedingungen ab.
Ein Zylinder mit der richtigen Bohrung oder dem richtigen Hub kann dennoch ungeeignet sein, wenn die Einbaugeometrie oder der Systemdruck falsch sind. Die vollständige Anwendungsprüfung sollte daher vor der Bestellung des Zylinders abgeschlossen sein.

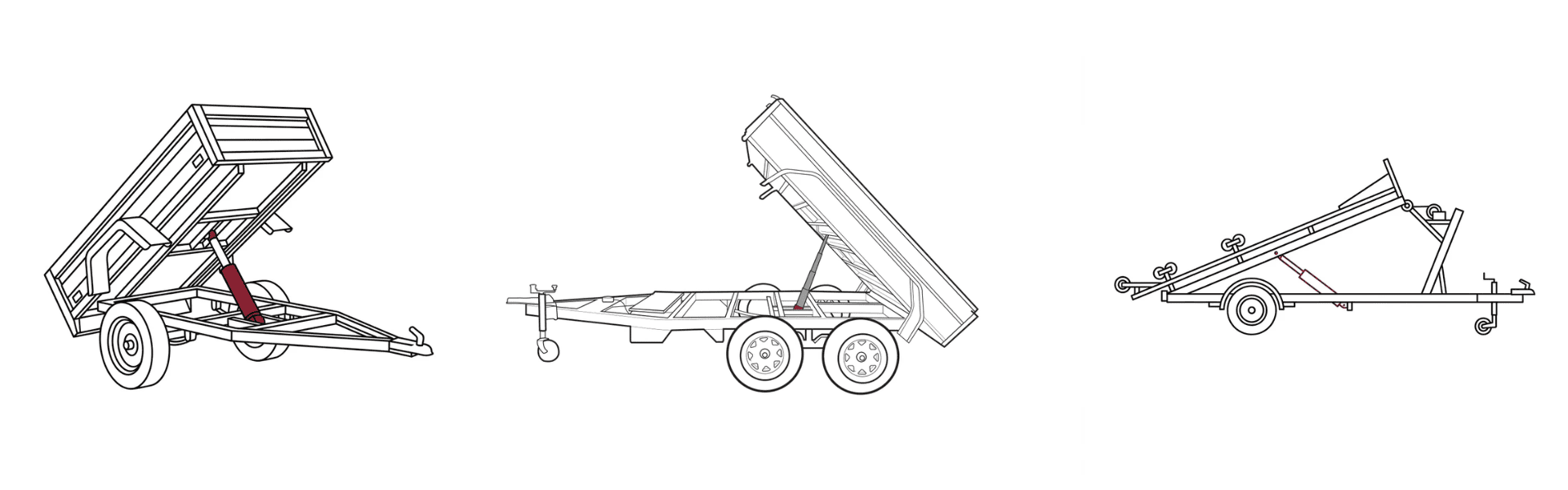

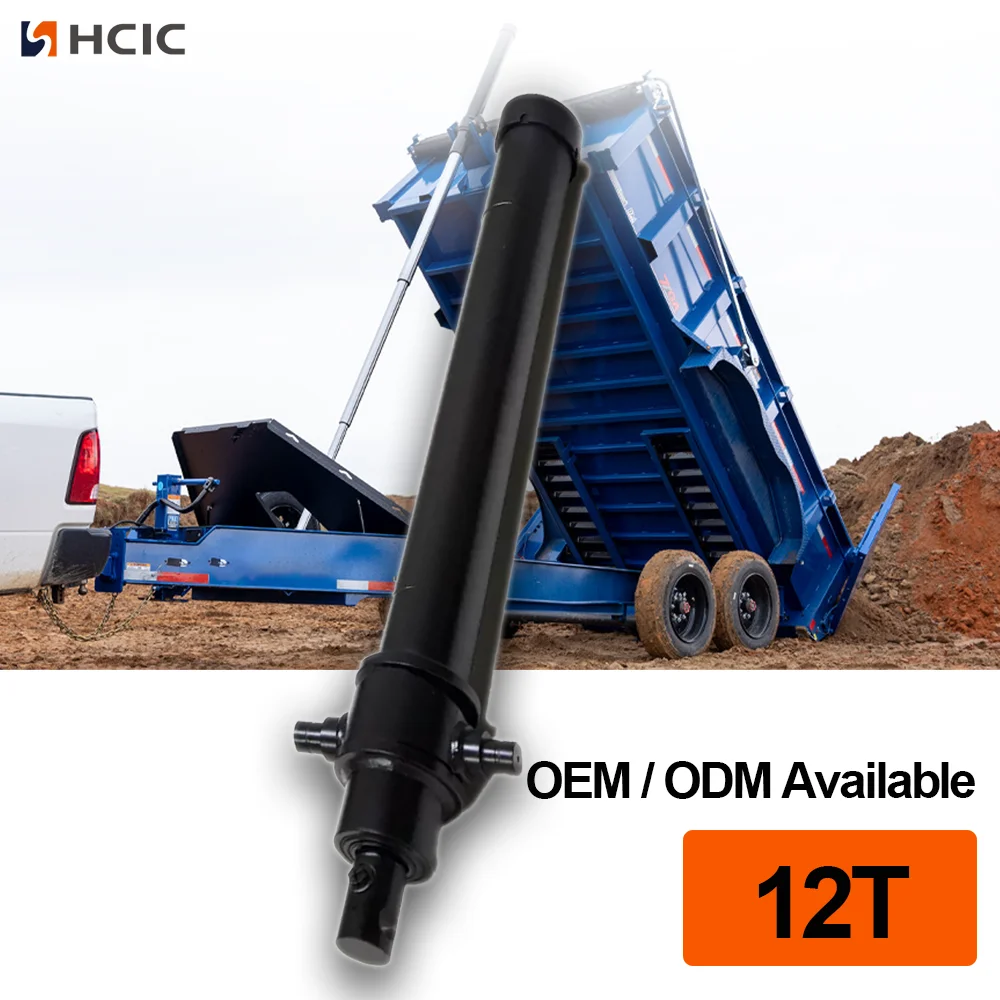

Der 3TG-E90x1199 ist für Projekte mit Muldenkippern und Unterbodenkippsystemen relevant, die einen dreistufigen Zylinder mit einem Hub von 1.199 mm erfordern. Es kann für OEM-Bauten, Austauscharbeiten und Neukonstruktionen von Anhängern in Betracht gezogen werden, wenn der verfügbare Platz und die Systemanforderungen mit den Katalogdaten übereinstimmen.
Der mitgelieferte HCIC-Katalog beschreibt eine Unterbodenzylinderreihe mit Konfigurationen von zwei bis sechs Stufen, dieser Artikel konzentriert sich jedoch nur auf das Modell 3TG-E90x1199. Andere Modelle sollten aufgrund ihrer Abmessungen oder Betriebsdaten nicht ohne gesonderte technische Prüfung als Ersatz verwendet werden.
Für ein 3TG-E90x1199-Angebot oder eine Ersatzbewertung senden Sie bitte:
- Anhängertyp und Aufbauabmessungen
- Erforderlicher Hub und geschlossener Bauraum
- Zeichnungen von Fahrgestell, Wiege und Halterung
- Details zur Stift- oder Kugelverbindung
- Informationen zu Pumpendruck und Durchfluss
- Schlauch- und Anschlussanordnung
- Kippwinkel und Lastverteilung
- Fotos des aktuellen Zylinders und Montagebereichs
- Benötigte Menge und Ersatzstatus
Diese Details helfen dabei, einen Zylinderaustausch von einem größeren Halterungs-, Ausrichtungs- oder Hydrauliksystemproblem zu unterscheiden.
Der 3TG-E90x1199 ist ein definierter dreistufiger Unterboden-Teleskop-Hydraulikzylinder mit einem Hub von 1.199 mm, 220 bar maximalem Arbeitsdruck, 6,2 l Arbeitsvolumen und einem Katalog-Kippbereich von 5–14 Tonnen. Sein L-Maß von 598 mm und die aufgeführten A-E-Maße bieten einen praktischen Ausgangspunkt für die Installationsplanung.
Die endgültige Auswahl sollte auf dem gesamten Anhängersystem basieren und nicht nur auf Hub oder Druck. Senden Sie vor dem Kauf die Unterbodenzeichnung und die Hydraulikdaten zur projektspezifischen Überprüfung an HCIC.
HCIC entwickelt und produziert Hydraulikzylinder und Antriebseinheiten für Fahrzeug- und Industrieanwendungen. Für ein 3TG-E90x1199-Projekt kann HCIC Zeichnungen, gemessene Abmessungen und hydraulische Anforderungen für eine OEM- oder Ersatzanfrage überprüfen.
