Der geschweißte Doppelgabel-Hydraulikzylinder läuft mit 3000 PSI. Geschmiedeter Gabelkopf und stabile Schweißnähte eignen sich für Traktoren und Kippanhänger. Benutzerdefinierte Größe, OEM-Logo, ISO9001-Fabrik, 12 Monate Vollservice-Garantie.
Bore Size:
30mm-200mm (1,2 Zoll-8 Zoll)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21 MPa (3000 PSI)Der Begriff „Geschweißter Doppelgabelkopf-Hydraulikzylinder“ bezieht sich auf einen vollständig geschweißten Hydraulikzylinder, der mit einem integrierten geschmiedeten Doppelgabelkopf am Zylinderboden und am Stangenende ausgestattet ist. Er gehört zur Hochleistungs-Schweißzylinderserie und verfügt hauptsächlich über ein doppelt wirkendes Ölkreislaufdesign.
Im Gegensatz zu herkömmlichen hydraulischen Zugstangenzylindern verfügt der geschweißte Doppelgabelkopfzylinder über eine kompakte Gesamtstruktur, eine stärkere Fähigkeit, seitlichen Belastungen standzuhalten, und eine längere Lebensdauer in schlammigen, hochbelasteten Arbeitsumgebungen im Freien
Landwirtschaftliche Reparaturwerkstätten, OEM-Fabriken für Anhänger und kleine Baumaschinenhersteller stoßen häufig auf defekte geschweißte Hydraulikzylinder mit dünnen Schweißnähten und dünnen Fasswänden. Bei diesen billigen Zylindern kann bei längeren Hebearbeiten leicht Öl austreten, die Gabelösen verbiegen oder Risse entstehen.
Wir stellen seit 28 Jahren geschweißte Doppelgabelkopf-Hydraulikzylinder her. Unsere Ingenieure vor Ort befassen sich jeden Monat mit Hunderten von Zylinderausfallfällen von globalen Käufern. Wir optimieren die Schweißkonstruktion des Gabelkopfes, verdicken die Fasswand und verbessern die Dichtungsbaugruppe, um alle üblichen Ausfallprobleme bei schweren Maschinen im Freien zu vermeiden. Kleine Musterbestellungen ohne Mindestbestellmenge werden für Kundentests unterstützt.
Alle Kernbearbeitungsschritte unseres geschweißten Doppelgabelkopf-Hydraulikzylinders werden in unserer eigenen 12.000-m²-Hydraulikwerkstatt abgeschlossen, ohne dass Schlüsselkomponenten ausgelagert werden müssen. Jedes Fahrzeug ist darauf ausgelegt, die Belastungsbeständigkeit und die Dichtleistung zu verbessern.
2.1.1 Geschliffener nahtloser dicker Lauf
Wir verwenden warmgewalzte nahtlose Stahlrohre mit innerer Präzisionshonbehandlung, die Wandstärke des Laufs ist dicker als bei herkömmlichen Marktmodellen. Ein dicker Zylinder kann die Verformung des Zylinders bei kontinuierlich hohem Druck verringern und das Innenhonen verhindert Kratzer, die zu Öllecks im Inneren führen würden.

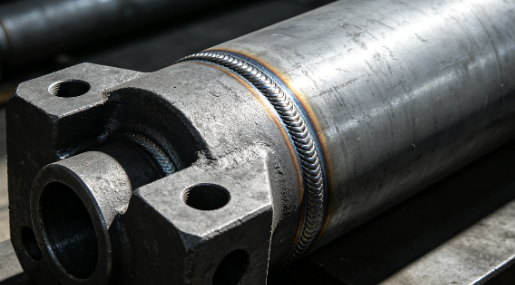

Doppelte Gabelösen bestehen aus einteiligem geschmiedetem Stahl und werden nicht aus dünnem Blech geschweißt. Die Verbindungsposition zwischen Gabelkopf und Zylinder erfolgt durch 8–12 mm starkes Unterpulverschweißen. Die Schweißnaht ist dick und gleichmäßig und verhindert wirksam Risse an der Lasche bei starker seitlicher Krafteinwirkung von Traktor und Holzspalter.
Die Oberfläche der Kolbenstange wird präzisionsgeschliffen und anschließend mit einer 28–32 μm dicken Hartchromschicht beschichtet. Die dicke Chrombeschichtung sorgt für einen stabilen Rost- und Verschleißschutz. Die Beschichtung löst sich auch bei einjähriger ununterbrochener Arbeit auf dem Bauernhof im Schlamm nicht ab.
Die Standardbaugruppe verwendet NBR-Gummidichtungen, die bei normaler Temperatur zu herkömmlichem Hydrauliköl passen. FKM-Fluorkautschukdichtungen sind ein optionales Upgrade für Hochtemperaturgeräte, die bei -20 °C bis 180 °C betrieben werden, und blockieren interne und externe Öllecks vollständig.
Jeder fertig geschweißte Doppelgabelkopf-Hydraulikzylinder muss vor dem Versand einen 1,5-fachen Überlastdruckhaltetest für 30 Minuten und eine vollständige Luftdichtheitsprüfung bestehen. Wir zeichnen Testdaten für jeden Zylinder auf und können für Großauftragskunden einen vollständigen Drucktestbericht bereitstellen.

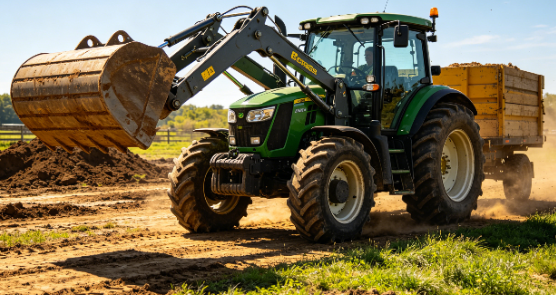

Unser geschweißter Gabelkopf-Hydraulikzylinder wird häufig für alle Arten von landwirtschaftlichen Mobilgeräten verwendet. Die Konstruktion mit doppelter Gabelkopfhalterung ermöglicht eine schnelle Installation der Stiftwelle ohne zusätzliches Zubehör.
Passende Hauptausrüstung: Hebearm des Traktors, Hydraulikzylinder für Holzspalter, Heuballenpresse, kleine Erntemaschine, landwirtschaftlicher Hebeanhänger.
Der kompakte, geschweißte Doppelohrzylinder eignet sich für kleine Baumaschinen mit begrenztem Einbauraum und bietet stabile Leistung bei Staub und Vibrationen auf der Baustelle.
Passende Hauptausrüstung: Minibagger-Hilfszylinder, Lader-Kippzylinder, kleine Straßenwalze, Betonhubmischer.

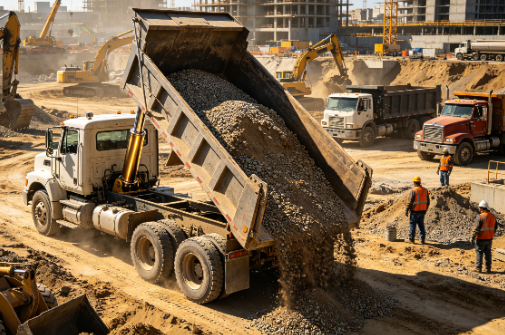

Der hochbelastbare, geschweißte Gabelkopfzylinder ist das gängige Ersatzteil für Logistik-Hebefahrzeuge und Lagerladegeräte.
Passende Hauptausrüstung: Hydraulikzylinder für Kippanhänger, Hebezylinder für Abschleppwagen, geschweißter Hydraulikzylinder für Laderampe, Scherenhubtischzylinder.
Geschweißte Doppelgabelkopfzylinder in Sondergröße können gemäß den Zeichnungen der Industrieausrüstung angepasst werden und eignen sich für die Abfallbehandlung, das Heben von Material und den Austausch von Ausrüstungswartung.
Passende Hauptausrüstung: Abfallverdichter, Materialhebemaschine, kleine hydraulische Presse, Ersatzteil-Hydraulikzylinder für die Aftermarket-Reparatur.
| Inspektionsgegenstand | Standardparameter |
|---|---|
| Bohrungsgröße | 30mm-200mm (1,2 Zoll-8 Zoll) |
| Stabdurchmesser | 20mm-120mm |
| Hublänge | 50mm-3000mm |
| Bewerteter Arbeitsdruck | 21 MPa (3000 PSI) |
| Standardaktionstyp | Doppelschauspieler |
| Standarddichtungsmaterial | NBR-Gummi |
| Oberflächenbehandlung | Mattschwarzer Rostschutzlack |
| Individuelle Nachfrage | Optionales Upgrade-Programm |
|---|---|
| Spezialbohrung | Mini 25 mm / Übergröße 250 mm, individuelle Bohrung |
| Besonderer Schlaganfall | Unbegrenzter, geschweißter Gabelkopfzylinder mit langem Hub |
| Hochdruckbedarf | 25 MPa / 35 MPa schwere Hochdruckversion |
| Einfachwirkender Bedarf | Einfachwirkender geschweißter Doppelgabelkopfzylinder |
| Arbeiten bei hohen Temperaturen | FKM-Fluorkautschuk-Dichtungsbaugruppe |
| Küstenschutz gegen Korrosion | Verzinkte Oberflächenbeschichtung |
| Gabelkopf-Anpassung | Kundenspezifischer Gabelkopflochdurchmesser, verlängerte Gabelkopföse |
Unsere gesamte Produktionslinie für Hydraulikzylinder besteht die ISO9001-Zertifizierung für das Qualitätsmanagementsystem. Alle hochbelastbaren geschweißten Hydraulikprodukte erfüllen die CE-Industriesicherheitsnorm. Wir können Kopien der Zertifizierungsdokumente für die Zollabfertigung und das Werksaudit des Kunden bereitstellen.
Wir richten eine unabhängige Werkstatt für die Rohstoffkontrolle, eine Inspektionsstation für die Verarbeitung von Halbfabrikaten und einen Drucktestraum für Fertigprodukte ein. Alle rohen Stahlrohre, geschmiedeten Gabelköpfe und Dichtungsteile werden vor der Produktion überprüft. Defekte Rohmaterialien werden direkt aussortiert, um einen Ausfall des fertigen Produkts zu vermeiden.
Jeder geschweißte Doppelgabelkopf-Hydraulikzylinder wird zunächst mit Rostschutzöl beschichtet und mit einer Kunststofffolie umwickelt, um Seewasserkorrosion während des Seetransports zu vermeiden. Dann in eine stabile Exportholzkiste mit fester Schaumstoffpolsterung legen, um Kollisionen und Verformungen in der Langstreckenlogistik zu verhindern.
F1: Kann ich geschweißte Doppelgabelkopfzylinder mit nicht standardmäßiger Bohrung und Hub anpassen?
A1: Ja, unser technisches Team kann innerhalb von 24 Stunden exklusive Zylindergrößen gemäß Ihrer Gerätezeichnung entwerfen.
F2: Wie hoch ist der maximale Arbeitsdruck Ihres standardmäßig geschweißten Gabelkopfzylinders?
A2: Der Standardnenndruck beträgt 3000 PSI (21 MPa). Für schwere Bergbaumaschinen ist ein verbessertes Modell mit 35 MPa Hochdruck erhältlich.
F3: Wie lang ist die Garantiezeit für geschweißte Doppelgabelkopf-Hydraulikzylinder?
A3: Wir gewähren 12 Monate Garantie unter normalen, ordnungsgemäßen Betriebsbedingungen. Schäden, die durch unsachgemäßen Betrieb verursacht werden, fallen nicht unter die Garantie.
