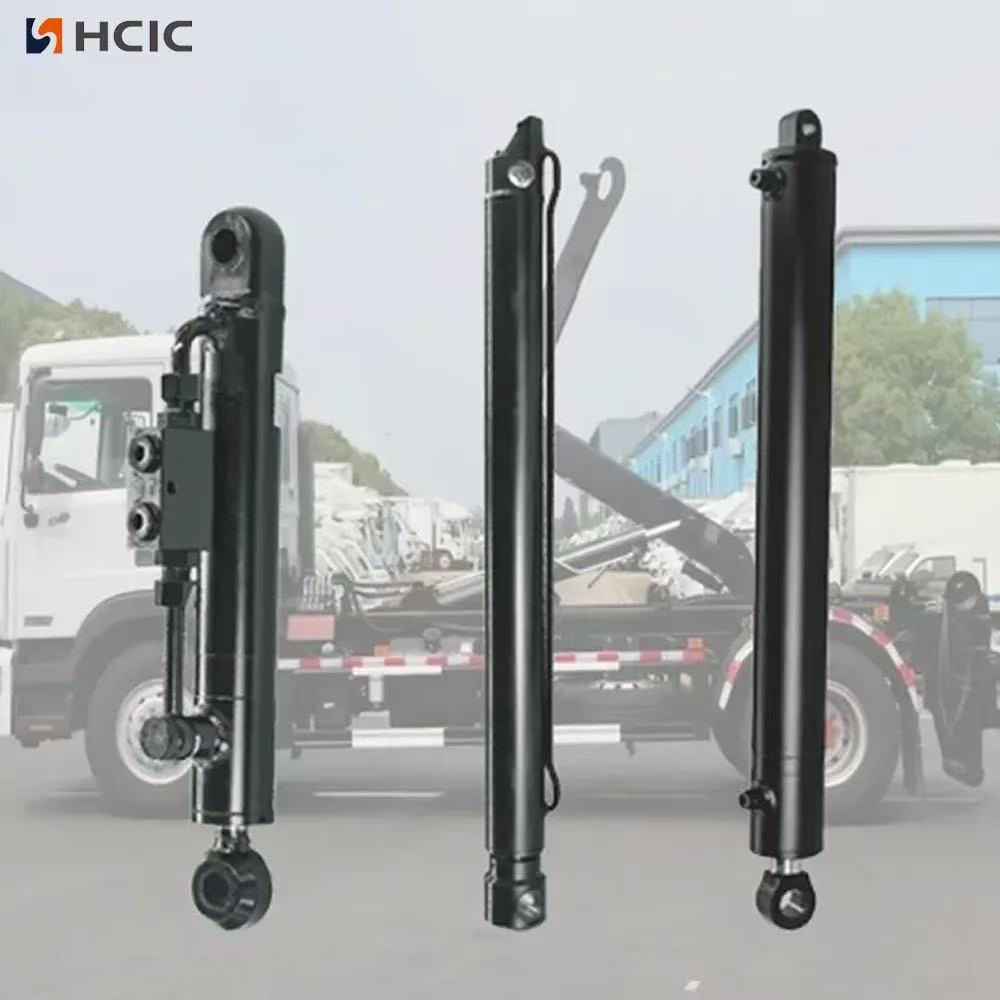

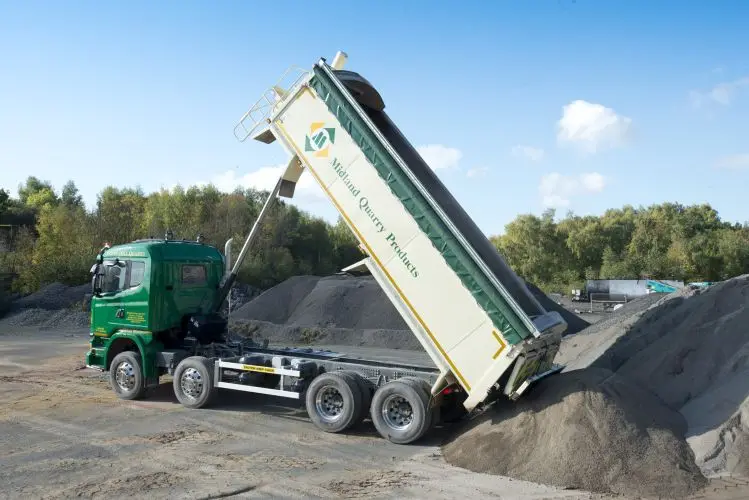

Ein stabiler Materialtransport ist der Schlüssel zur Sicherheit und Effizienz von Muldenkippern. Hydraulikzylinder von Muldenkippern, die zentralen Hubantriebe, bestimmen direkt die Laufruhe und Zuverlässigkeit des Transports. Diese Hochleistungszylinder beseitigen Instabilität aufgrund von Lastschwankungen und unebenen Straßen durch eine wissenschaftliche Struktur, präzise hydraulische Steuerung und zuverlässigen Schutz – sie sind die zentrale Garantie für einen effizienten und sicheren Materialtransport.
Als tragendes Hauptteil besteht es aus hochfestem legiertem Stahl mit integrierter Umformung und Wärmebehandlung, sodass es Verformungen und Rissen widersteht. Die geschliffene Innenwand verringert die Reibung. Mehrschichtige Dichtungen und hochfeste verschraubte Endkappen wirken zusammen, um Öllecks zu verhindern und den Druckausgang konstant zu halten.
Als Herzstück der Energieumwandlung besteht es aus einem Kolben, einer Stange und Anschlüssen. Diese Teile sind mit einer Presspassung verbunden, um die Koaxialität zu gewährleisten. Ölkanäle in zwei Richtungen sorgen für ein reibungsloses Aus- und Einfahren. Präzise Führungsringe und Dichtungen verhindern Verkanten, Verklemmen und Verschleiß.
Diese aus verschleißfesten Hochdruck-Verbundwerkstoffen hergestellten Baugruppen dichten Zylinderverbindungen ab und verhindern Öllecks und Staub. Führungshülsen und -ringe leiten die Bewegung der Stange, verringern den Rundlauffehler und verhindern ein Kippen der Ladebox.
Abgesehen vom strukturellen Design sind spezielle Mechanismen darauf ausgelegt, echte Instabilitätsprobleme zu lösen und sicherzustellen, dass der Zylinder zuverlässig läuft.
Über das strukturelle Design hinaus zielen spezielle Mechanismen auf tatsächliche Instabilitätsfaktoren für einen zuverlässigen Zylinderbetrieb ab.
Durchfluss- und Druckventile regulieren die Stangengeschwindigkeit und die Ausgangskraft. Durchflussventile passen den Ölfluss an die Last an, um Stöße zu vermeiden, Druckventile lassen Überdruck ab, um Schäden zu verhindern. Doppelte hydraulische Sperren verriegeln den Ölkreislauf im Stillstand und fixieren so die Ladebox stabil.
Drucksensoren senden Echtzeit-Lastsignale an das Steuersystem, das den Öldruck und den Ölfluss entsprechend anpasst. Die koordinierte Steuerung mehrerer Zylinder gleicht die Kräfte für eine ungleichmäßige Materialverteilung aus und verhindert so ein Verschütten.
Akkumulatoren absorbieren Stoßdrücke und reduzieren Schwankungen; Stangenendpuffervorrichtungen vermeiden starre Kollisionen durch hydraulische Drosselung. Die elastische Lagerung absorbiert Fahrwerksvibrationen und verbessert so die Stabilität unter rauen Bedingungen.
| Muldenkipper-Tonnage | Wichtige Parameter des Hydraulikzylinders | Empfohlene Konfiguration | Anwendungsszenario | ||||||||||||||
| 5-10 Tonnen | Bohrungsdurchmesser 100–125 mm, Arbeitsdruck 16 MPa, einfachwirkende mehrstufige Teleskopstruktur, Hub 1200–1500 mm | Einstufiger Hubzylinder ×1 (EQ-Installation) | Leichte Baustoffe, Entsorgung von Hausmüll | ||||||||||||||
| 10-20 Tonnen | Bohrungsdurchmesser 140–160 mm, Arbeitsdruck 16–21 MPa, einfachwirkende/endstufendoppeltwirkende Struktur, Hub 1500–1800 mm | Einstufiger Hubzylinder ×1 (Installation vom Typ EQ/QQ) | Mittelschwerer Materialtransport (Sand, Kohle usw.) | ||||||||||||||
| 20-30 Tonnen | Bohrungsdurchmesser 180–200 mm, Arbeitsdruck 21 MPa, doppelt wirkende Endstufenstruktur, Hub 1800–2200 mm | Vorne montierter mehrstufiger Zylinder ×1 (TMG-Serie) | Schwerlasttransporte (Erz, Dreck usw.) | ||||||||||||||
| Über 30 Tonnen | Bohrungsdurchmesser 220–250 mm, Arbeitsdruck 21–31,5 MPa, doppeltwirkende symmetrische Anordnung, Hub 2200–2800 mm | Doppelhebezylinder ×2 (TSG-Serie) | Ultraschwerer Transport (Großgeräte, Metallerz usw.) | ||||||||||||||
Die Zylinderauswahl wird anhand von drei Kernpunkten auf die Lkw-Tonnage zugeschnitten:
Der ordnungsgemäße Betrieb und die tägliche Wartung gewährleisten eine langfristig stabile Zylinderleistung.
Laden Sie die Materialien gleichmäßig, um eine Teilladung zu vermeiden. Überlastung verbieten. Betätigen Sie die Hebe-/Senksteuerung reibungslos, verlangsamen Sie die Geschwindigkeit auf unebenen Straßen und entladen Sie das Fahrzeug nur auf ebenem Boden.
Überprüfen Sie täglich den Zylinderkörper auf Verformung, die Verbindungen auf Öllecks und die Kolbenstange auf Beschädigungen. Überprüfen Sie regelmäßig den Füllstand und die Qualität des Hydrauliköls. Lockere Schrauben festziehen und Stangen- und Führungsteile schmieren. Zylinderoberfläche und Dichtungen reinigen, um das Eindringen von Staub zu verhindern.
Langsames/ungleichmäßiges Heben: Auf verstopfte Ventile oder Ölleitungen prüfen. Ölleckage: Veraltete Dichtungen rechtzeitig austauschen; Reparatur von Schweißteilen für Zylinderkörperlecks. Unzureichende Hubkraft: Systemdruck und Ölqualität prüfen, Rohrleitungsverstopfungen beseitigen.
