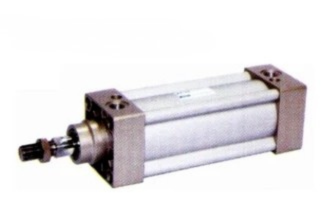

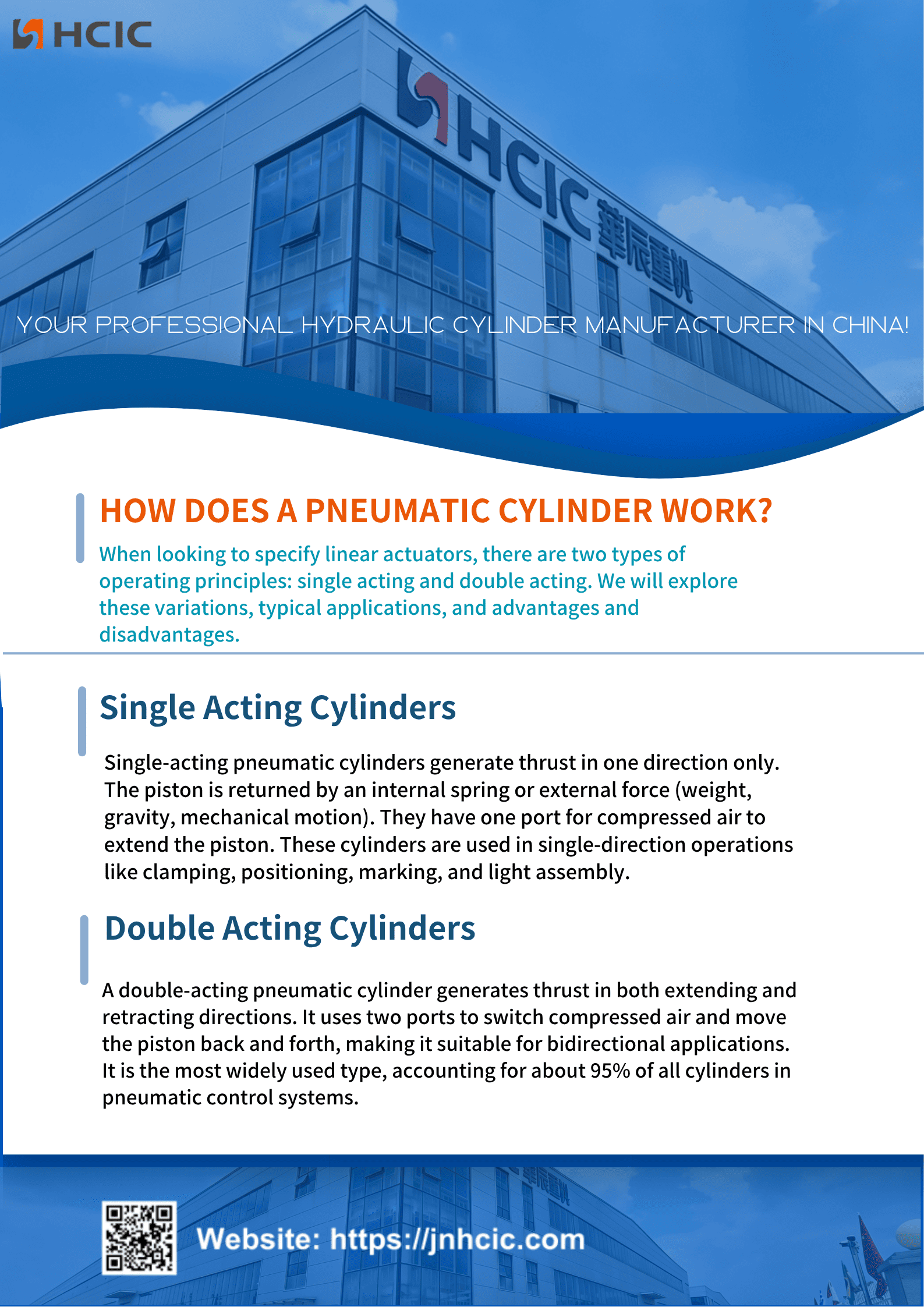

Ein einfachwirkender Pneumatikzylinder erzeugt nur Schub oder Arbeitskraft in eine einzige Richtung. Es nutzt eine eingebaute Feder oder äußere Kräfte wie Schwerkraft, Gewichte oder mechanische Bewegung, um den Kolben in seine Ausgangsposition zurückzuziehen.
Diese Zylinder verfügen nur über einen Lufteinlass, der Druckluft in die Kammer leitet, um den Kolben in die Zielposition zu drücken.
Einfachwirkende Pneumatikzylinder sind für Arbeitsaufgaben in einer Richtung konzipiert. Zu den häufigsten Anwendungen gehören Spannen, Positionieren von Teilen, Markieren, Kurzhubbewegungen und leichte Montagearbeiten.

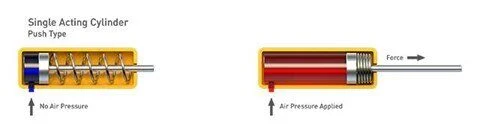

(1). Die Anwendung von Luftdruck erzeugt einen Schub und „drückt“ so den Kolben:

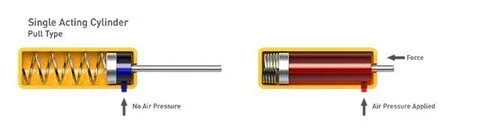

(2). Durch die Anwendung von Luftdruck entsteht ein Schub, der den Kolben „zieht“:
Einfache, unkomplizierte Konstruktion
Kompakte, platzsparende Bauweise
Geringere Kosten für Steuerventile und Luftleitungen
Verbraucht die Hälfte der Druckluft im Vergleich zu einem doppeltwirkenden Zylinder gleicher Größe
Die Seite der Federrückführung ist zur Umgebungsluft hin offen, wodurch Staub und Schmutz eindringen können, was zu Ausfällen führt und die Lebensdauer des Zylinders verkürzt
Mit der Zeit lässt die Federleistung nach, was zu instabilen Hubendlagen führt
Bohrungsdurchmesser und Hublänge werden durch die Größe und Stärke der inneren Feder begrenzt
Leichter Abfall der Schubkraft, da die Feder der Vorwärtsbewegung des Kolbens entgegenwirkt

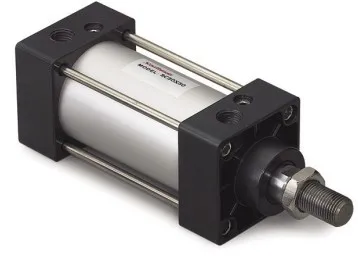

Ein doppelt wirkender Pneumatikzylinder erzeugt Kraft in beide Richtungen, drückt den Kolben nach außen und zieht ihn wieder nach innen.
Dieses Design verfügt an beiden Enden über einen Luftanschluss und leitet Hochdruckluft zwischen den beiden Anschlüssen um, um den Kolben hin und her zu bewegen. Es ist unverzichtbar für Aufgaben, die eine bidirektionale Bewegung erfordern, wie zum Beispiel das Öffnen und Schließen von Industrietoren und Klappen.
Doppeltwirkende Zylinder sind die am weitesten verbreiteten Linearantriebe und machen etwa 95 % der in pneumatischen Steuerungssystemen eingesetzten Zylinder aus.
Sie sind die optimale Wahl für schwere Einsätze, lange Hübe und hohe Kraftanforderungen, die einfachwirkende Zylinder nicht erfüllen können. Kleine doppeltwirkende Modelle eignen sich auch für Aufgaben, bei denen präzise, feste Endpositionen sowohl beim Aus- als auch beim Einfahren erforderlich sind.

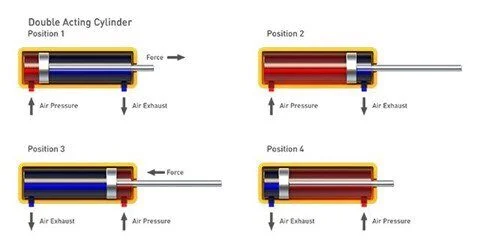

So funktionieren sie:
- Nahezu alle ISO-Standard-Pneumatikzylinder verwenden die doppeltwirkende Konstruktion
- Größere Auswahl an Bohrungsgrößen und Hublängen als bei einfachwirkenden Modellen
- Zahlreiche kundenspezifische Modifikationen für den doppelt wirkenden Basisrahmen
- Keine eingebaute Sperre, um den Kolben in der Mitte des Hubs stabil zu halten
- Luft ist komprimierbar, daher benötigen Zuführanwendungen einen hydraulischen Nehmerzylinder für eine gleichmäßige, gleichmäßige Bewegung
- Langhubeinheiten benötigen eine zusätzliche Kolbenstangenunterstützung, um ein Durchbiegen zu verhindern und einen reibungslosen Betrieb zu gewährleisten
