Während die Umstellung auf feuerbeständige Flüssigkeiten katastrophale Werks- und Bergwerksbrände verhindert, hat sie in der Praxis eine unerwartete Welle vorzeitiger Ausfälle von Hydraulikzylindern ausgelöst. Flottenwartungsleiter und OEM-Maschinenbauer berichten, dass es bei Standardzylindern, die einwandfrei mit Mineralöl funktionieren, bereits nach 250 bis 500 Betriebsstunden nach dem Flüssigkeitswechsel zu einem vollständigen Ausfall der Stangendichtung, einem klebrigen Zylinderbetrieb und einem internen Kolbenbypass kommt.
| Flüssigkeitsklassifizierung | Chemische Basis und Zusammensetzung | Betriebstemperatur und Sicherheit |
|---|---|---|
| ISO HFA / HFB | Emulsionen mit hohem Wassergehalt (5 % bis 40 % Öl in Wasser) | Maximal 55 °C; extreme Feuerbeständigkeit, aber schlechte Schmierfähigkeit bei hohem psi |
| ISO HFC (am häufigsten) | Wasser-Glykol-Lösung (35 % bis 45 % Wasser im Polymer) | Maximal 60°C; nicht brennbar; anfällig für hydrolytischen Angriff auf Urethane |
| ISO HFDU (Hochleistung) | Synthetische Polyolester (wasserfrei / wasserfrei) | Bis 120°C; biologisch abbaubar mit ausgezeichneter Gleitfähigkeit; greift NBR an |
| ISO HFD-R (Extreme Aviation) | Phosphatester (synthetische Phosphorbasis) | Maximal 150 °C; Schwerer chemischer Angriff auf alle gängigen Industriedichtungen |
Als Standard-Mobil- oder IndustriegerätHydraulikzylinderBei feuerfesten Flüssigkeiten versagt, zeigen Teardown-Autopsien zwei unterschiedliche chemische Abbauwege:

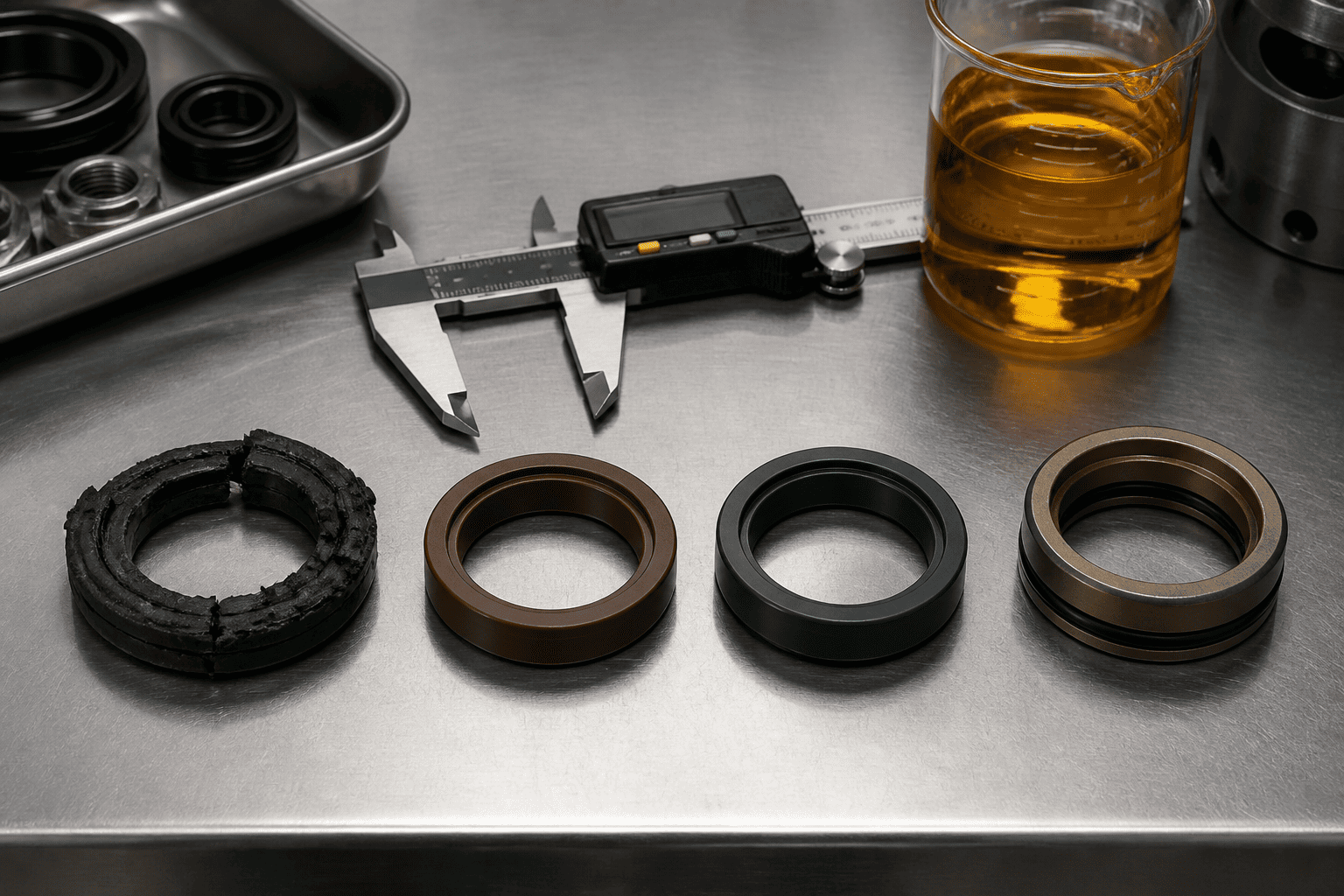

Standardmäßige mobile Zylinder sind aufgrund ihrer überlegenen Abriebfestigkeit gegenüber Straßensplitt stark auf U-Cup-Stangendichtungen aus thermoplastischem Polyurethan (TPU) angewiesen. Wenn sie jedoch Wasser-Glykol-Flüssigkeiten über 50 °C ausgesetzt werden, brechen die Wassermoleküle die molekularen Ester-/Etherketten innerhalb des Polyurethan-Polymers. Innerhalb weniger Wochen verliert das zähe Dichtungsmaterial seine Zugelastizität und verwandelt sich in eine weiche, krümelige Paste, die unter Druck an der Drüse vorbeigespült wird.
Wenn Betreiber auf synthetische Polyolester (HFDU) umsteigen, ohne ihre Zylinder neu zu verpacken, werden standardmäßige Kolben- und statische Rohrdichtungen aus Nitril (NBR) einer aggressiven Weichmacherextraktion unterzogen. Die Flüssigkeit entzieht dem Gummi die Weichmacher, wodurch die Dichtung um mehr als 18 % ihres Volumens anschwillt. Die aufgequollene Dichtung verklemmt sich fest in der Stopfbuchsnut, was zu extremer Reibung, Ruckeln der Stange und schließlich zu gezackten Scherrissen entlang der Dichtlippe führt.

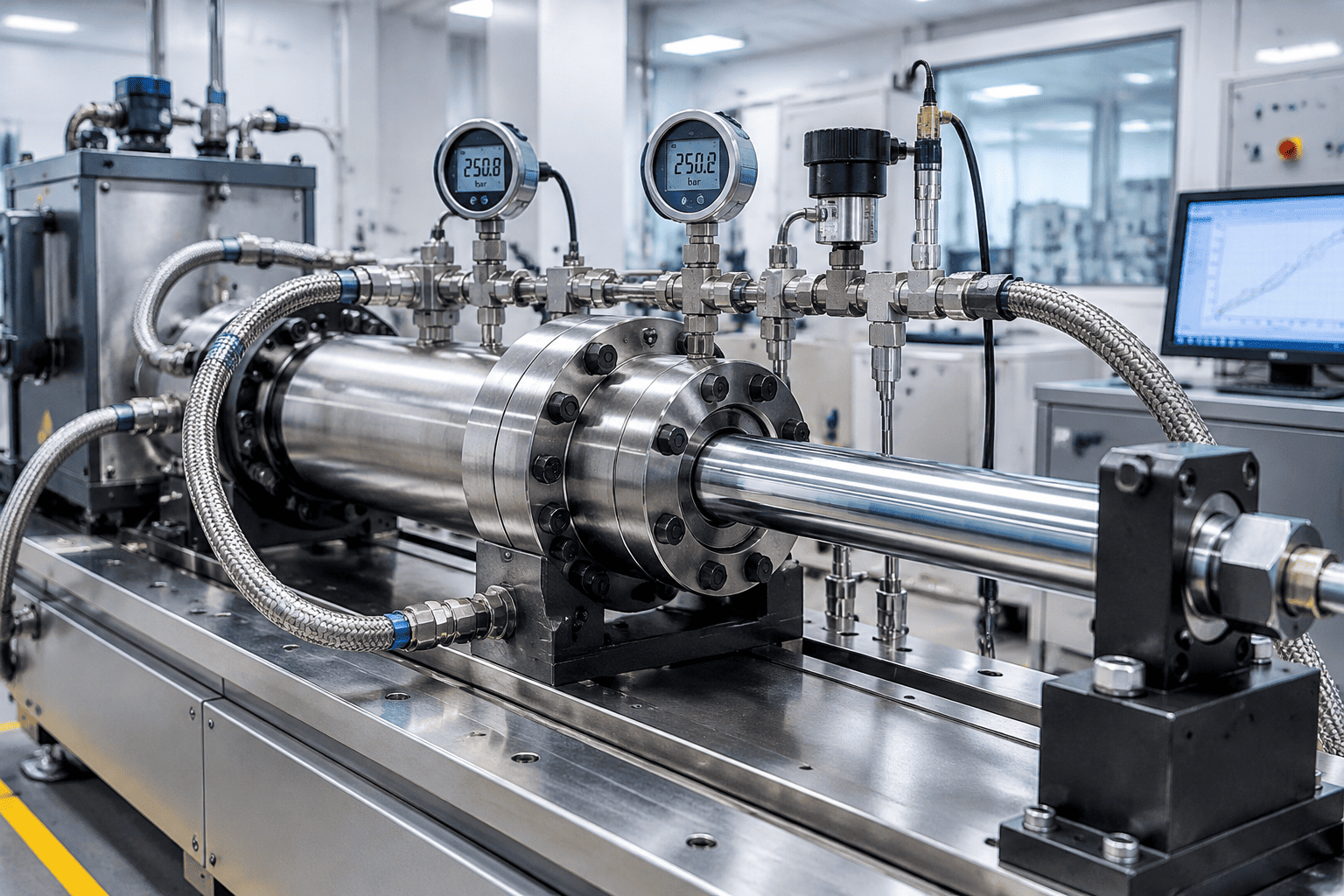

Um eine Betriebslebensdauer von mehr als 10.000 Stunden unter feuerbeständigen Flüssigkeiten nach ISO 12922 zu erreichen, spezifiziert HCIC Engineering drei fortschrittliche Elastomer- und Thermoplast-Dichtungskonfigurationen:
| Qualität des Dichtungsmaterials | ISO VG 46 Mineral | ISO HFC (Wasser-Gly) | ISO HFDU (Polyolester) |
|---|---|---|---|
| Standard-TPU (U-Cup) | Ausgezeichnet (10.000 Std.) | SCHNELLER AUSFALL (300 Std.) | Schlecht / Schwellung (800 Std.) |
| Standard-NBR-Nitril | Ausgezeichnet (8.000 Std.) | Mäßig (2.000 Std.) | SCHNELLE HÄRTUNG (500 Std.) |
| Spezielles HNBR | Ausgezeichnet (12.000 Std.) | Gut (6.000 Std.) | Ausgezeichnet (10.000 Std.) |
| Fluorelastomer (FKM) | Ausgezeichnet (10.000 Std.) | Grenz-/Temp.-Abh | ÜBERLEGEN (12.000 Std.+) |
| Mit Bronze gefülltes PTFE | Ausgezeichnet (15.000 Std.) | ÜBERLEGEN (15.000 Std.) | ÜBERLEGEN (15.000 Std.) |
Für synthetische Esterkreisläufe, die heiß laufen (bis zu 110 °C), bieten echte FKM-Fluorkohlenstoff-Elastomere völlige chemische Inertheit. Im Gegensatz zu handelsüblichem Viton-A verwendet HCIC peroxidgehärtete Viton-B- oder Viton-GF-Formulierungen, die den sauren Abbaunebenprodukten bei der Alterung der Ester widerstehen.
HNBR schließt die Lücke für Wasser-Glykol-Systeme. Durch die Hydrierung des Polymergerüsts beseitigt HNBR Schwachstellen in Doppelbindungen, widersteht dem Abbau durch Wasser und behält gleichzeitig die mechanische Festigkeit bei, die für mobile Müll- und Tunnelzylinder mit hohem Zyklus erforderlich ist.
Da Wasser-Glykole eine geringere Grenzschmierfilmdicke als Mineralöle bieten, erfahren Elastomer-Dichtungslippen eine höhere Trockenreibung gegenüber verchromten Stangen. Der Ersatz von Standard-U-Cups durch mit Bronze oder Kohlenstoff gefüllte PTFE-Stufendichtungen mit FKM-O-Ring-Vorspanner reduziert die Ausbrechreibung um 65 % und verhindert Stick-Slip des Zylinders.
Bevor Sie einen bestehenden Maschinenpark umbauen oder einen neuen Maschinenpark spezifizierenHydraulikzylinderÜberprüfen Sie für Umgebungen mit feuerbeständigen Flüssigkeiten die folgenden vier technischen Prüfpunkte:
Die oben genannten Flüssigkeitsklassifizierungen und Materialkompatibilitätsrichtlinien entsprechen den Normen ISO 12922 und ISO 6072. Da proprietäre Flüssigkeitszusätze von Ölhersteller zu Ölhersteller unterschiedlich sind, führen Sie vor Massenumrüstungen Ihrer Flotte immer einen 72-Stunden-Elastomer-Quell- und Zug-Eintauchtest durch.
