Kavitation und Belüftung von Hydraulikzylindern: Workshop-Forensik zu Unterdruck und Kolbenfraß

I. Das Symptom: Wenn ein SmoothHydraulikzylinderWird schwammig und schreit

Kaum etwas frustriert einen Wartungstrupp für schweres Gerät mehr als ein Ausleger oder ein Kippzylinder, der plötzlich zu klappern beginnt, sich mit unregelmäßiger, schwammiger Verzögerung bewegt und ein lautes, rasselndes Geräusch erzeugt, als würde eine Handvoll Murmeln durch das Stahlrohr fallen.

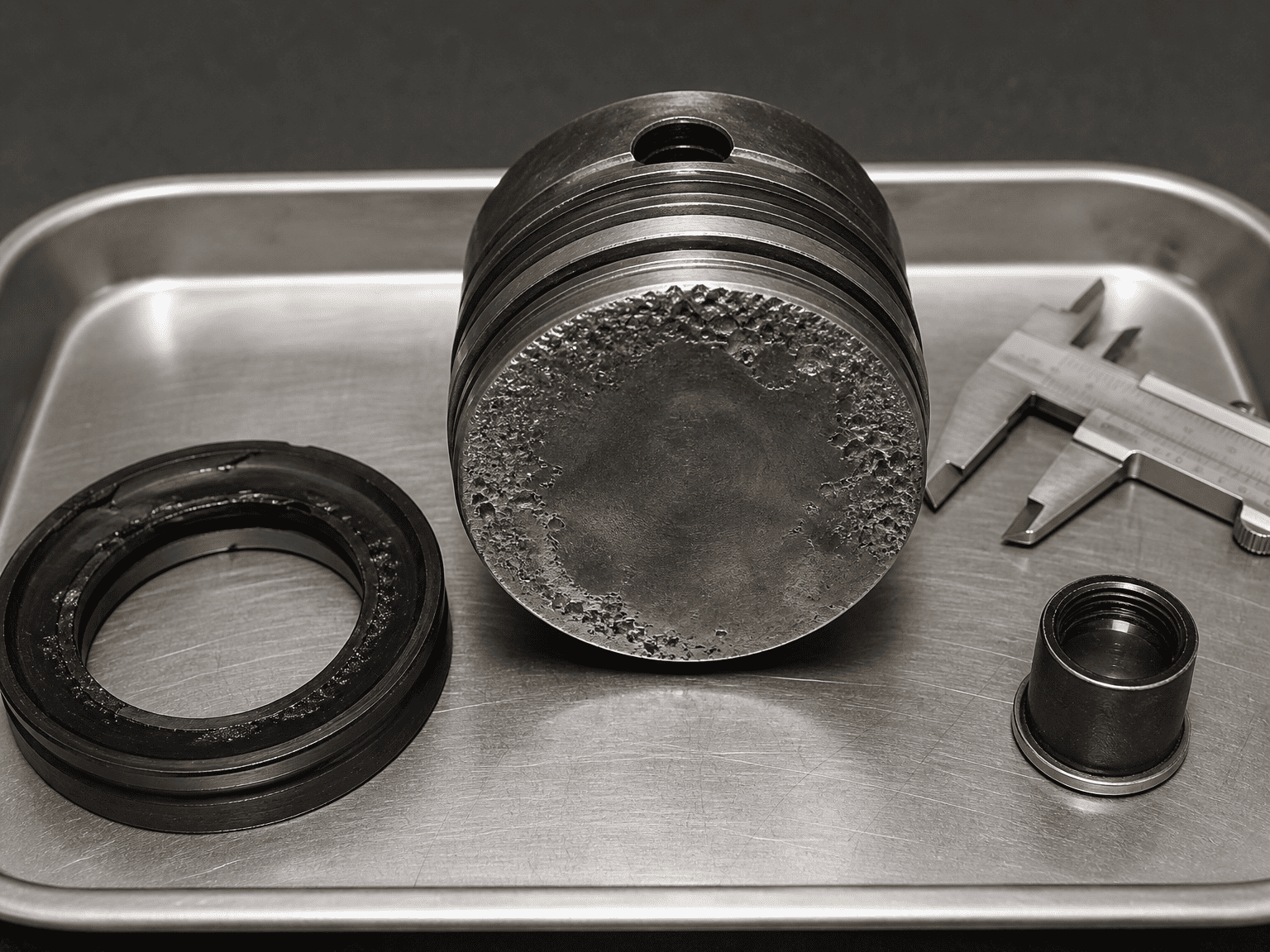

Wenn Mechaniker den Zylinder zerlegen, erwarten sie schmutziges Öl oder eine gerissene Dichtung. Stattdessen finden sie die massive Stahlfläche des Kolbenbodens und die Innenlippen der Ölöffnungen mit rauen, mattierten Kratern übersät, die aussehen, als wären sie mit Miniaturschrot gesprengt worden.

Hierbei handelt es sich nicht um abrasiven Partikelverschleiß. Es handelt sich um Kavitation und Belüftung von Hydraulikzylindern – zwei eng verwandte, aber grundlegend unterschiedliche Flüssigkeitsphänomene, die Präzisionsmetalloberflächen zerstören, Elastomerdichtungen beschädigen und die Maschinensicherheit gefährden.

II. Kavitation vs. Belüftung: Den wahren Unterschied verstehen

In Außendienstberichten fassen Techniker Kavitation und Belüftung häufig unter dem Oberbegriff „Luft in den Leitungen“ zusammen. Um die wahre Grundursache zu beheben, ist es wichtig zu verstehen, wie die einzelnen Ereignisse ablaufen:

2.1 Dampfkavitation (Sieden bei Unterdruck)

Kavitation tritt auf, wenn der Ölbedarf auf einer Seite desHydraulikzylinderDer Kolben ist größer als die Geschwindigkeit, mit der Öl physisch eindringen kann.

• Wenn der lokale Druck unter den Dampfdruck des Hydrauliköls fällt, kocht die Flüssigkeit bei Umgebungstemperatur buchstäblich und bildet Millionen winziger mikroskopisch kleiner Dampfblasen.
• Wenn diese Dampfhohlräume von der Niederdruckzone in das Hochdrucköl gelangen, implodieren sie innerhalb von Nanosekunden.
• Jede Mikroimplosion erzeugt konzentrierte Mikrostrahlen von Flüssigkeit, die sich mit Überschallgeschwindigkeit fortbewegen und mit lokalen Aufprallkräften von mehr als mehreren Zehntausend Pfund pro Quadratzoll auf umliegende Metalloberflächen treffen. Dieser physikalische Hammereffekt ermüdet das Metall, bis sich Mikroflocken von der Oberfläche lösen.

 2.2 Belüftung (mechanische Luftaufnahme)

Unter Belüftung versteht man die Verunreinigung von Hydrauliköl mit freier atmosphärischer Luft, die von der Außenumgebung in den Kreislauf eingesaugt wird.

• Luft dringt durch undichte Saugschlauchklemmen, beschädigte Wellendichtungen an der Hauptpumpe, lockere Rohranschlüsse, niedrige Flüssigkeitsstände im Behälter oder turbulente Tankrücklaufleitungen ein, die über der Flüssigkeitsoberfläche abfließen.
• Im Gegensatz zu Dampfblasen kollabiert freie Luft nicht sofort; Es bildet eine milchige, schaumige Emulsion, die eine relativ inkompressible Hydraulikflüssigkeit in eine weiche, federnde Luftfeder verwandelt.

III. 4 Warnzeichen, die Sie vor Ort erkennen sollten

IV. Wo der Schaden im Inneren des Zylinders auftritt

Wenn Fluidtechniksysteme unter chronischer Kavitation und Belüftung leiden, konzentrieren sich die physischen Schäden auf bestimmte Hochgeschwindigkeitszonen:

4.1 Kolbenbodenflächen:Die flache, kreisförmige Fläche des Kolbens weist Ansammlungen tiefer, mattierter Mikrogruben auf, in denen kollabierende Dampfblasen wiederholt auf das Grundmetall prallten.

4.2 Interne Öffnungen des Ölanschlusses:An scharfen rechtwinkligen Übergängen, an denen Hydrauliköl in das Zylinderrohr gelangt, kommt es zu starker Kantenerosion und Abrundung.

4.3 Kolbenstangendichtungen und Verschleißringe:Mitgeführte Luftblasen unterliegen einer schnellen adiabatischen Kompression und erzeugen örtliche Hitzespitzen, die versengen, glasieren und flexible Polyurethan-Dichtungslippen in spröde, holzkohleartige Flocken verwandeln.

4.4 Geschliffene Zylinderwände:Nahe den Endpunkten des Hubs entfernen Mikrodüsen den schützenden Schmierölfilm und ermöglichen so eine direkte Metall-auf-Metall-Reibung zwischen den Kolbenführungsbändern und der polierten Rohrbohrung.

V. Die vier wichtigsten Betriebsauslöser für mobile und industrielle Geräte

5.1 Überlaufende Schwerkraftlasten (Der außer Kontrolle geratene Zylinder)

Wenn ein schwerer Baggerausleger, ein Kippanhänger oder ein Gabelstaplermast unter seinem Eigengewicht schnell nach unten sinkt, zieht die Schwerkraft die Zylinderstange schneller nach unten, als die Hydraulikpumpe Öl zur Deckelseite liefern kann. Der Zylinder verwandelt sich in eine riesige Spritze und erzeugt ein starkes inneres Vakuum, das den einströmenden Ölstrom zum Kochen bringt.

5.2 Kalte Wintermorgen-Startups

Dickes, hochviskoses kaltes Hydrauliköl hat Schwierigkeiten, durch schmale Saugsiebe und lange Versorgungsschläuche zu fließen. Wenn ein Bediener den Motor unmittelbar nach dem Start auf Vollgas dreht, verhungert die Pumpe, erzeugt ein starkes Vakuum und sendet einen Strom kavitierender Flüssigkeit direkt zu den Aktuatoren.

5.3 Verstopfte Behälter-Entlüftungskappen

Beim Ausfahren von Langhubzylindern sinkt der Flüssigkeitsstand im Hydrauliktank erheblich. Wenn der Tankentlüftungsdeckel mit Schlamm, Staub oder Eis verkrustet ist, kann keine atmosphärische Luft eindringen, um das Volumen auszugleichen. Im Tank entsteht ein Teilvakuum, das die Saugleitung der Pumpe verstopft.

5.4 Schlecht platzierte Tankleitbleche und Rücklaufleitungen

Wenn das Rücklauföl wie ein Wasserfall über dem Flüssigkeitsspiegel in den Behälter stürzt, peitscht es Luft in das Öl. Ohne ausreichende Tankleitbleche, um Luftblasen an die Oberfläche aufsteigen und entlüften zu können, saugt die Pumpe diese schaumige Mischung sofort zurück in die Zylinder.

VI. Lösungen auf Kreisebene zur Eliminierung von Kavitation und Belüftung

Um die Zylinderkavitation zu beheben, müssen die Kreisdynamiken berücksichtigt werden, die die Bildung von Unterdruck ermöglichen:

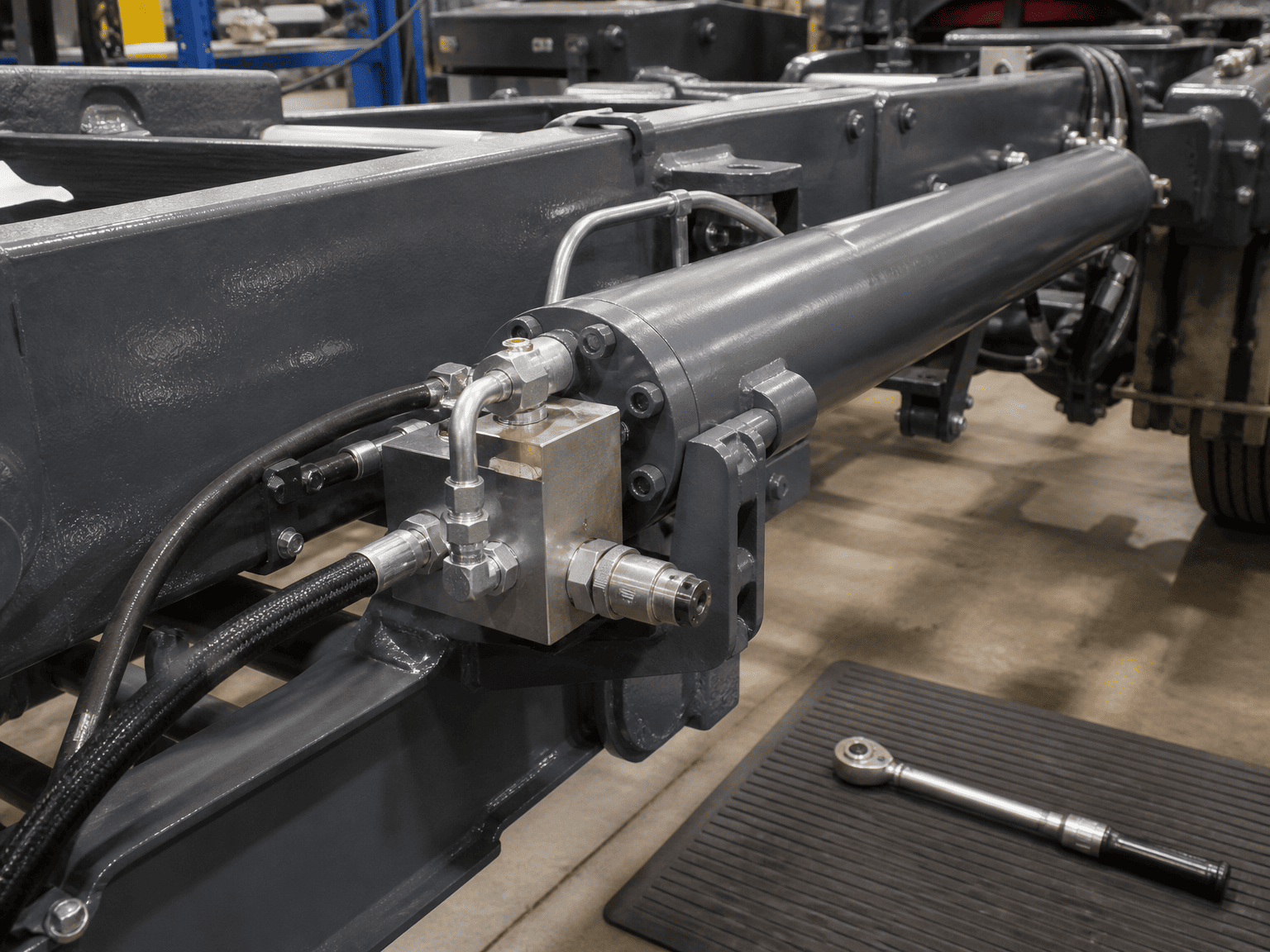

• Installieren Sie Anti-Kavitations-Rückschlagventile: Installieren Sie in Kreisläufen mit sich schnell bewegenden oder überlaufenden Lasten ein spezielles Anti-Kavitations-Rückschlagventil zwischen dem Arbeitsanschluss des Zylinders und der Tankleitung. Wenn die Zylinderverlängerung mehr Öl benötigt, als die Pumpe liefert, öffnet sich das Rückschlagventil frei, sodass das Tanköl das Vakuum wieder auffüllen kann.
• Korrekt dimensionierte Gegengewichtsventile (Overcenter-Ventile): Gegengewichtsventile erzeugen einen kontrollierten Gegendruck auf der Rücklaufseite des Zylinders, verhindern so, dass die Schwerkraft mit der Last davonläuft, und stellen sicher, dass der Überdruck über den gesamten Hub aufrechterhalten bleibt.
• Halten Sie die Mindestdimensionierung der Saugleitungen ein: Stellen Sie sicher, dass die Saugleitungen der Pumpe überdimensioniert, kurz und gerade sind und für einen kontinuierlichen Vakuumbetrieb ausgelegt sind, ohne dass sie intern kollabieren.
• Sorgen Sie für eine ausreichende Entlüftungszeit des Behälters: Bemessen Sie den Öltank so, dass die Flüssigkeit zwischen den Zyklen mehrere Minuten lang ungestört verweilt, sodass gelöste Mikroblasen auf natürliche Weise herausschwimmen können.

VII. Felddiagnose-Checkliste für Wartungsteams

Vor dem Austausch eines lauten oder beschädigten Zylinders:

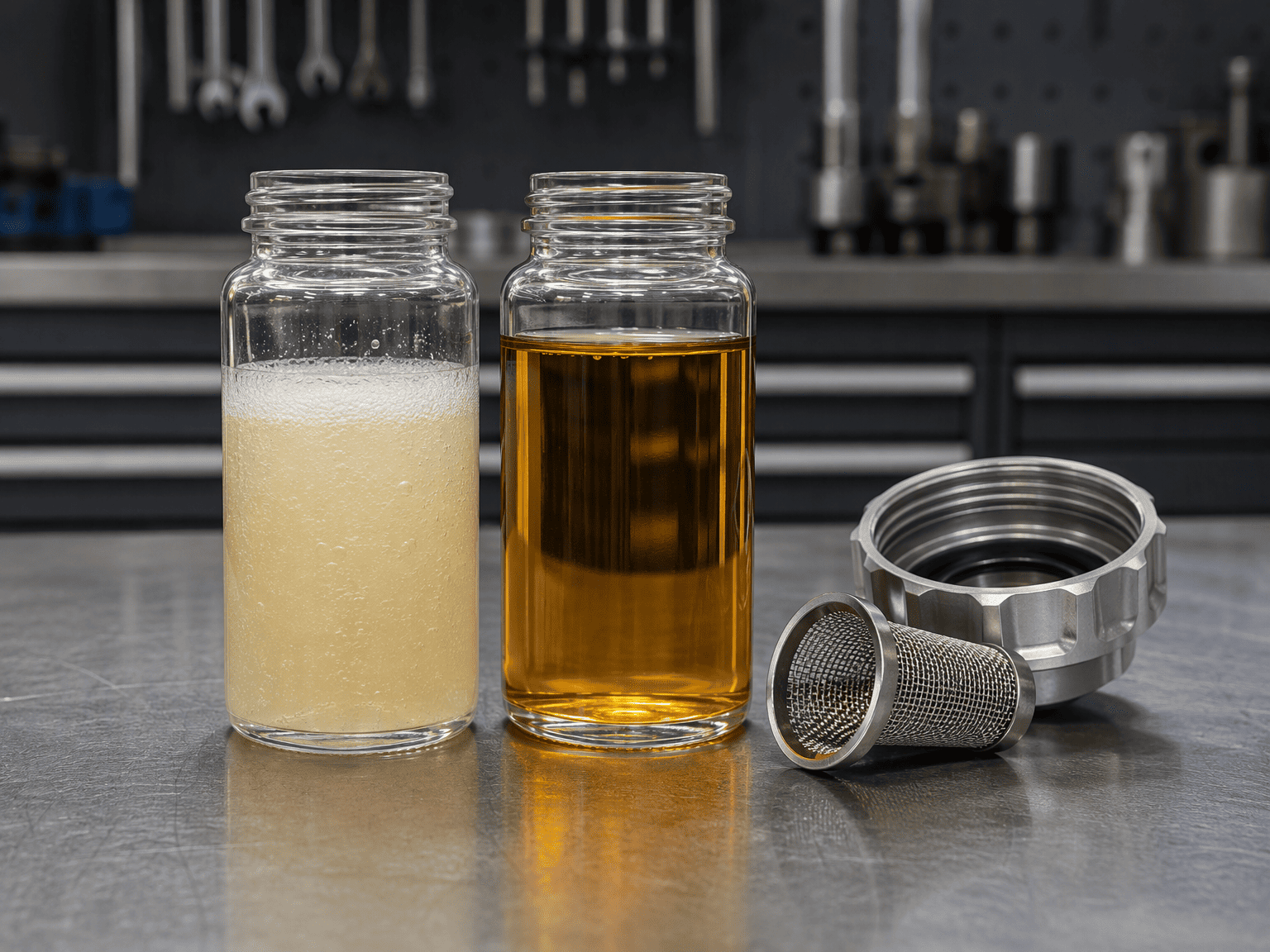

• Überprüfen Sie das Ölschauglas: Ist die Flüssigkeit milchig, trüb oder mit festem Schaum bedeckt?
• Überprüfen Sie die Entlüftungskappen des Behälters auf Verstopfung durch Staub oder gefrorene Feuchtigkeit.
• Überprüfen Sie die Saugschlauchklemmen und Anschlüsse der Pumpe auf lockere Verbindungen, die unter Vakuum Luft ansaugen könnten.
• Stellen Sie sicher, dass die Rücklaufleitungen weit unter dem Mindestölstand im Tank liegen.
• Testen Sie die Piloteinstellungen des Ausgleichsventils, um sicherzustellen, dass der Zylinder nicht schneller absinken kann als die Förderkapazität der Pumpe.
• Untersuchen Sie die Kolbenfläche und die Öffnungsöffnungen des Zylinders mit einem Endoskop auf charakteristische Kavitationsnarben.

VIII. Haftungsausschluss für technische Grenzen und Diagnose

In diesem Leitfaden werden standardmäßige mechanische Diagnoseanzeigen und Best Practices für Hydraulikkreise beschrieben. Komplexe mehrachsige Maschinen, Load-Sensing-Kreisläufe mit variabler Verdrängung und hydrostatische Antriebe mit geschlossenem Regelkreis erfordern eine kreisspezifische Protokollierung transienter Drücke und eine Flüssigkeitsanalyse, um die Grundursachen zu isolieren.*
