I. Die Gefahr: Wenn ein „3.000 psi“-Zylinder bei 1.200 psi ausfällt
Ein häufiger und kostspieliger Fehler bei der Hydraulikkonstruktion besteht darin, die Zylinderschubkraft ausschließlich anhand des Hydraulikdrucks und der Kolbenfläche zu berechnen:
F = P × Apiston
Nach dieser einfachen Formel drückt ein Zylinder mit 4 Zoll Bohrung und 3.000 psi mit einer Schubkraft von etwa 37.700 lbs (167,7 kN). Wenn der Zylinderhub nur 12 Zoll beträgt, kann die Stange diese Last problemlos bewältigen.
Wenn Sie jedoch denselben Zylinder auf einen Hub von 60 Zoll oder 80 Zoll ausfahren, reißt die Kolbenstange bei der Anwendung desselben Druckschubs von 37.700 Pfund häufig oder verbiegt sich dauerhaft wie ein Zahnstocher – häufig dann, wenn der Systemdruck erst 1.000 bis 1.500 psi erreicht hat.
Bei dieser katastrophalen Versagensart handelt es sich nicht um ein Materialdehnungsversagen; es handelt sich um eine elastische Säulenknickung. Bei Langhubanwendungen übertrifft die strukturelle Stabilität der schlanken Kolbenstange die Druckstufe des Zylinders vollständig.
II. Die Physik vonHydraulikzylinderKnicken: Eulers Säulentheorie
Wenn einHydraulikzylinderUnter Druckbelastung dehnt sich die Baugruppe aus und verhält sich wie eine lange, schlanke Struktursäule. Die maximale theoretische Drucklast, die eine schlanke Säule aushalten kann, bevor eine seitliche Instabilität auftritt, wird durch die kritische Knickformel von Euler bestimmt:
Fcr = π² E I / Le² = π² E I / (K · L)²
Wo:
- Fcr = Kritische Euler-Knicklast (N oder lbf)
- E = Elastizitätsmodul des Stabmaterials (für typischen Kohlenstoff-/Legierungsstahl E ≈ 200 bis 210 GPa oder 29 × 10⁶ psi)
- I = Flächenträgheitsmoment des massiven Rundstabquerschnitts (m⁴ oder in⁴)
- L = Gesamter erweiterter Installationsabstand zwischen den Montagepunkten (m oder Zoll)
- K = Effektiver Säulenlängenfaktor basierend auf den Bedingungen der Zylindermontage
- Le = K · L = Effektive Knicklänge
III. Berechnung des Trägheitsmoments für Vollstäbe:
Für eine massive runde Kolbenstange mit dem Durchmesser dr:
I = π dr⁴ / 64
Beachten Sie, dass das Trägheitsmoment von der vierten Potenz des Stabdurchmessers (dr⁴) abhängt. Dies bedeutet, dass eine geringfügige Vergrößerung des Stabdurchmessers zu einer massiven Erhöhung der Knickfestigkeit führt:
- Durch Erhöhen des Stabdurchmessers von 2,0 Zoll auf 2,5 Zoll (eine Vergrößerung des Durchmessers um 25 %) erhöht sich die Knickfestigkeit um 144 % (2,44-fach).
IV. Berechnung der sicheren Arbeitslast und der empfohlenen Sicherheitsfaktoren
Betreiben Sie niemals einHydraulikzylindernahe seiner kritischen Knickgrenze Fcr. Im realen BetriebHydraulikzylindererleben Sie kleine Exzentrizitäten, geringes Bolzenspiel, Beschleunigungsspitzen und unvermeidliche Seitenlasten.
Die zulässige Auslegungsschubkraft Brache muss einen strengen Sicherheitsfaktor Sf beinhalten:
Brache = Fcr / Sf
Empfohlene Richtlinien zum Sicherheitsfaktor:
- Stationäre Industriemaschinen (sauber, geführt): Mindestens Sf ≥ 2,5 bis 3,0
- Allgemeine mobile Maschinen (Kippanhänger, Lader, Altgeräte): Mindestens Sf ≥ 3,0 bis 3,5
- Heben von Personen mit hohem Risiko (Hubarbeitsbühnen, LKW-Aufbaukrane, Mobilkräne): Mindestens Sf ≥ 3,5 bis 4,5
V. Schlankheitsverhältnis und der Übergang zur Johnson-Formel
Die Euler-Formel geht von einer rein elastischen Biegung aus und gilt nur für schlanke Stützen, bei denen das Schlankheitsverhältnis λ den Stützenübergangsschwellenwert λc überschreitet.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Wobei rg = √I/A = dr / 4 der Gyrationsradius ist.
Für typischen Chromstahl 1045 oder 4140 beträgt der Übergangsschwellenwert λc ≈ 85 bis 105:
- Wenn λ > λc (lange, schlanke Stäbe): Verwenden Sie die Eulersche Formel (Versagen durch elastische Instabilität).
- Wenn λ ≤ λc (kurze bis mittlere Stäbe): Verwenden Sie die Johnson-Parabolformel oder die Standardstreckgrenze (Versagen durch Druckstreckgrenze oder unelastisches Knicken).
VI. 4 häufige technische Versäumnisse von OEMs, die zu verbogenen Stangen führen
-

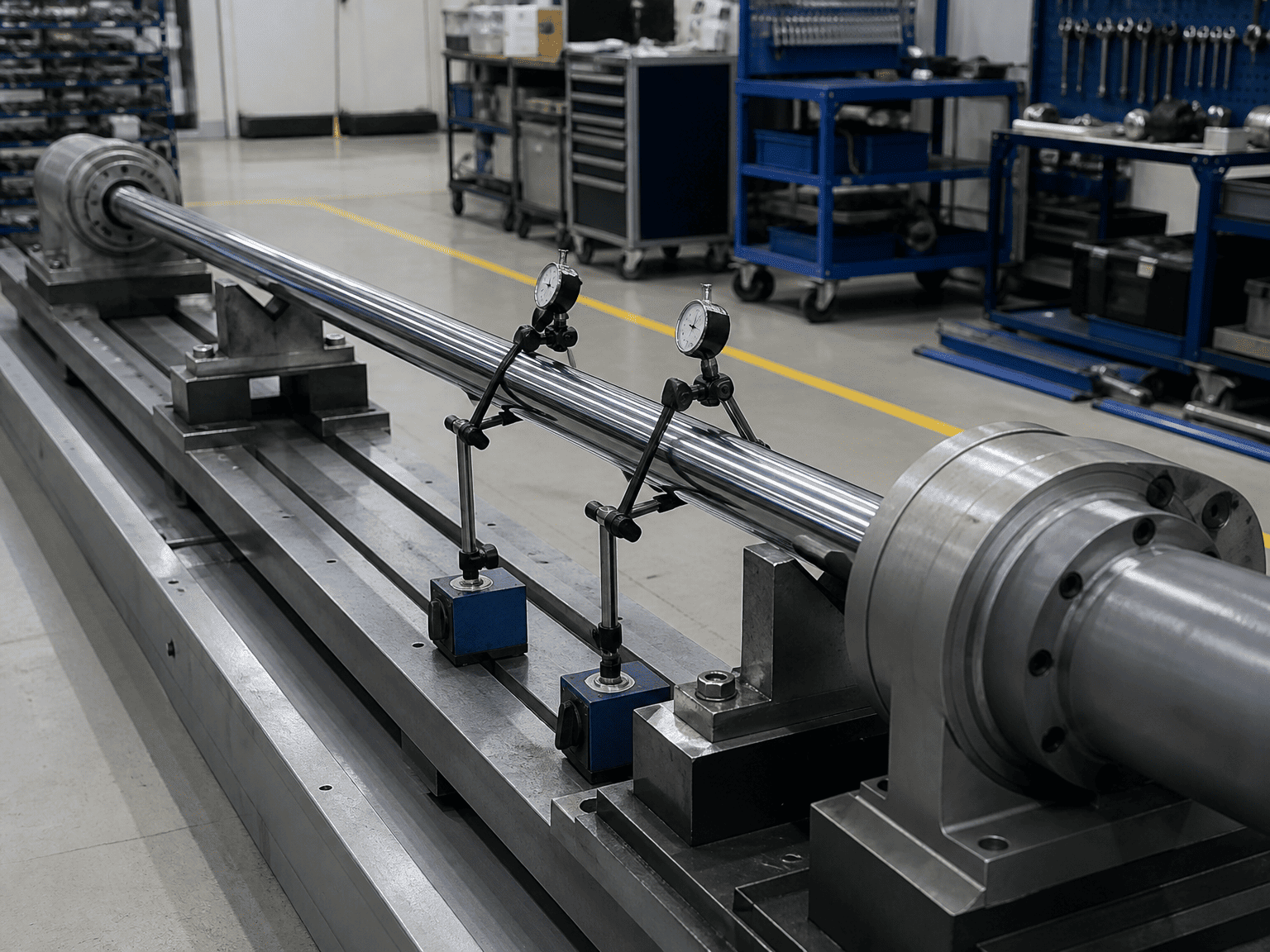

Berechnen der Knickung bei eingefahrener Länge anstelle der vollständig ausgefahrenen Länge:Der anfälligste Moment tritt auf, wenn die Stange einen Hub von 100 % hat und L sein Maximum erreicht.
-
Ignorieren des horizontalen Durchhangs unter Eigengewicht:Bei langen horizontalen Zylindern (> 2 Meter Hub) sackt die schwere Chromstange aufgrund der Schwerkraft leicht durch, wodurch eine eingebaute exzentrische Belastung entsteht, die das Knicken beschleunigt.
-
Vorausgesetzt, die Stifthalterungen bleiben reibungsfrei:Mit der Zeit fressen sich verrostete oder ungefettete Drehzapfen fest und verwandeln eine Drehgelenkhalterung in eine teilweise verriegelte, drehmomentbeanspruchte Verbindung, die Biegemomente induziert.
-
Vernachlässigung von Regenerationskreisläufen:Differenzial-/Regenerationskreisläufe setzen sowohl die Kappen- als auch die Stangenseite dem vollen Pumpendruck aus, wodurch die volle Schubkraft der Säule aufrechterhalten und gleichzeitig der strukturelle Spielraum verringert wird.
VII. Was Sie bei der Dimensionierung von Langhubzylindern mit HCIC senden müssen
Um eine vollständige Knicküberprüfung und FEA-Säulenüberprüfung von HCIC-Ingenieuren zu erhalten, stellen Sie Folgendes bereit:
- Betriebszylinderbohrung, Hub und maximaler hydraulischer Entlastungsdruck
- Maschinenmontagegeometrie und Schwenkhalterungszeichnung (zur Bestätigung des K-Faktors)
- Montageausrichtung (horizontal, vertikales Auf-/Abdrücken oder Winkelbogen)
- Externe Führungsbeschränkungen (freie ungeführte Last vs. Präzisions-Lineargleitschienen)
- Arbeitszyklus, Betriebszyklusgeschwindigkeiten und Umgebungsbedingungen
VIII. Arbeiten Sie mit HCIC für Schwerlasttechnik und kundenspezifische Zylinder zusammen
HCIC bietet zertifizierte Wasserbautechnik, 3D-CAD-Modellierung und kundenspezifische Zylinderfertigung für schwere mobile und industrielle Geräte weltweit.
