Dimensionierung der Hydraulikzylinderdämpfung: So steuern Sie Endverzögerung und Druckspitzen

I. Das Problem: Warum Hochgeschwindigkeitszylinder unter Endkappenermüdung leiden

Wenn einHydraulikzylinderBewegt einen tonnenschweren Mechanismus mit Geschwindigkeiten über 0,1 bis 0,2 m/s (4 bis 8 in/s) und bringt diese Masse abrupt zum Stillstand gegen die Zylinderendkappe, wodurch ein enormer zerstörerischer Stoß entsteht.

Viele Geräteentwickler gehen davon aus, dass die Einstellung des Überdruckventils des Hauptsystems auf 3.000 psi den gesamten Aktuator schützt. Sobald der Kolben die primäre Austrittsöffnung passiert und in die Pufferzone eintritt, hat das eingeschlossene Öl in Wirklichkeit nur einen winzigen Fluchtweg: ein kalibriertes Nadelventil oder eine Präzisionsöffnung.

Wenn die Kissengeometrie zu klein ist oder nicht richtig eingestellt ist, kann der eingeschlossene Verzögerungsdruck hinter dem Kissenspeer für einige Millisekunden leicht auf 6.000 bis 10.000+ psi (400 bis 700 bar) ansteigen.

Über Tausende von Zyklen hinweg führen diese heftigen Druckübergänge zu Folgendem:

• Gebrochene hintere Zylinderkappen und gebrochene Schweißflansche
• Durchgebrannte Kopfdichtungen und verformte Stangenabstreiferhalterungen
• Gestreckte Spurstangen und O-Ring-Extrusion im chronischen Lauf
• Abgefressene oder eingekerbte Kissenstangen und Passbuchsen

II. WieHydraulikzylinderDämpfung funktioniert

Ein internes hydraulisches Kissen wandelt die kinetische Energie der bewegten Masse (plus die kontinuierliche Antriebskraft der Pumpe) in Wärme um, indem es ein eingeschlossenes Ölvolumen über einen kurzen Verzögerungshub sc (typischerweise 20 bis 40 mm oder 0,75 bis 1,5 Zoll) durch eine begrenzte Öffnung drückt.

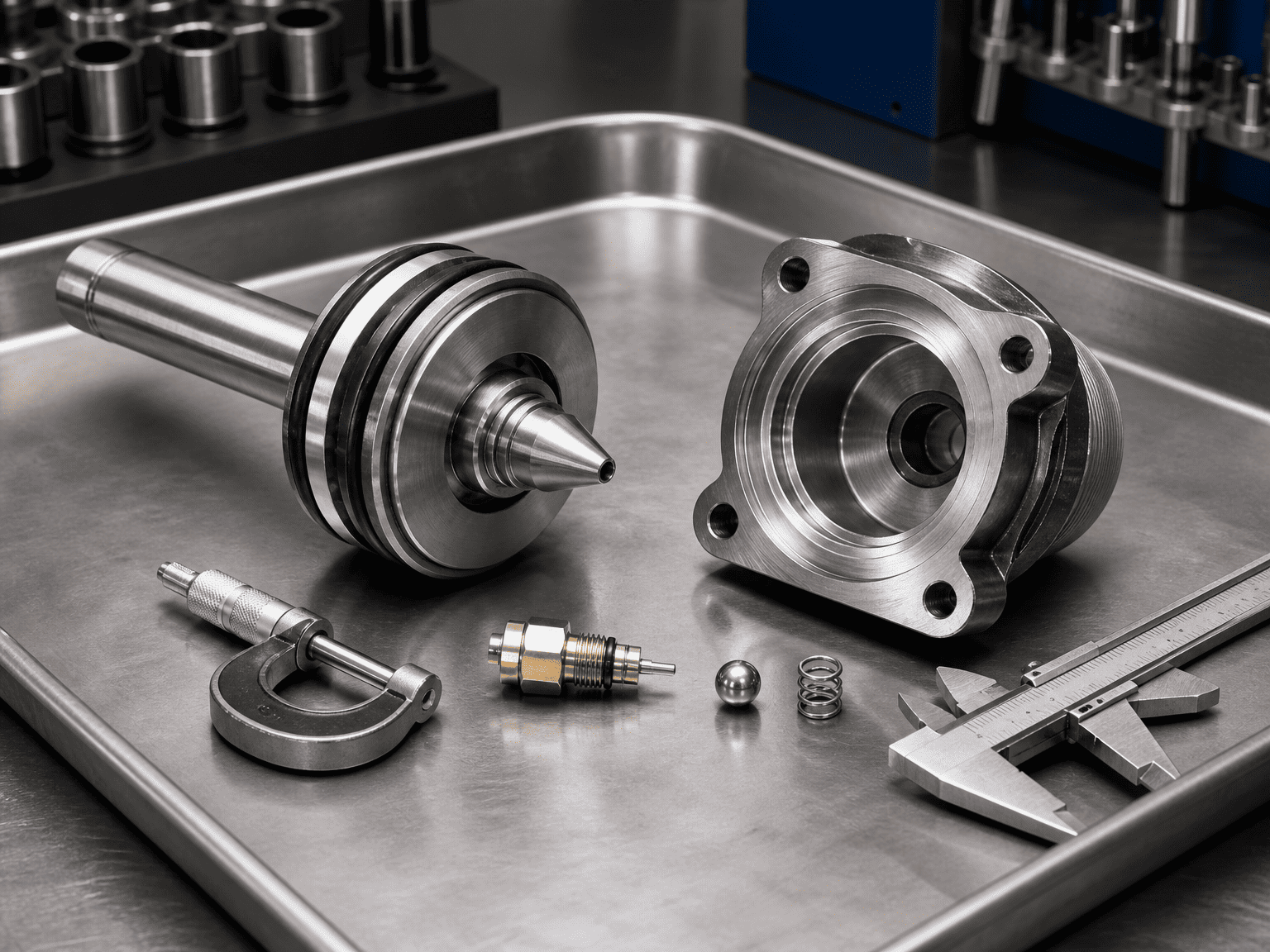

Eine richtig gestaltete Kissenbaugruppe umfasst drei mechanische Kernelemente:

1. Der Kissenspeer (oder Kolben):Ein präzisionsgefertigter Vorsprung am Kolben, der den Hauptflüssigkeitsanschluss verschließt, wenn dieser in den Hohlraum der Endkappe eintritt.
2. Das einstellbare Nadelventil:Eine Messblende, die es Wartungstechnikern ermöglicht, die Abgasdurchflussrate basierend auf den tatsächlichen Betriebszyklusgeschwindigkeiten und der Ölviskosität fein abzustimmen.
3. Das Reverse-Free-Flow-Rückschlagventil:Eine federbelastete Kugel oder Klappe, die bei der Hubumkehr einen uneingeschränkten Durchfluss in den Zylinder ermöglicht und so eine sofortige Losbrechgeschwindigkeit ohne Verzögerung gewährleistet.

Schritt-für-Schritt-Berechnung der Kissenenergie und des Drucks Um festzustellen, ob ein Innenkissen Ihre Last sicher bewältigen kann, ohne die Berst- oder Ermüdungsschwelle des Zylinders zu überschreiten, berechnen Sie die insgesamt zu absorbierende Energie:

Schritt 1: Berechnen Sie die kinetische Energie der bewegten Masse

                                                                                  Ek = ½ m v²

Wo:

m = Gesamte bewegte Masse (einschließlich Kolben, Stange, Anbauteile und externe Nutzlast in kg oder lb)

v = Maximale Geschwindigkeit in dem Moment, in dem der Kissenspeer in den Hohlraum eingreift (m/s oder in/s)

Schritt 2: Fügen Sie während der Verzögerung Antriebsarbeit hinzu

Wenn der Pumpenfluss während der Verzögerung anhält, drückt der Systemdruck den Kolben weiterhin über den Kissenhub sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Wo:

Psys = Antriebssystemdruck (Pa oder psi)

Apiston = Nutzfläche der Antriebsseite (m² oder in²)

sc = Effektive Länge des Kissenspeers (m oder in)

Schritt 3: Zu absorbierende Gesamtenergie

                                                                        Etotal = Ek + Wprop ± Wgravity

(Addieren oder subtrahieren Sie die Schwerkraftarbeit m g sc sinθ, wenn Sie sich vertikal oder auf einer Steigung bewegen).

Schritt 4: Berechnen Sie den durchschnittlichen eingeschlossenen Kissendruck

Die erforderliche durchschnittliche Verzögerungskraft Fdec beträgt:

                                                                                  Fdec = Etotal / sc

Der resultierende durchschnittliche hydraulische Druck in der Kissenkammer Pcushion beträgt:

                                                                              Pcushion = Fdec / Acushion

Wobei Acushion der ringförmige Bereich der eingeschlossenen Ölsäule in der Kissentasche ist (Abore − Aspear oder Arod).

Technische Faustregel: Der vorübergehende Spitzendruck während des anfänglichen Speereintritts erreicht typischerweise das 1,5- bis 2,2-fache des berechneten durchschnittlichen Kissendrucks. Wenn der berechnete Spitzenwert das 1,5-fache des maximalen Nennermüdungsdrucks des Zylinders übersteigt, ist ein externes Proportionalverzögerungsventil oder ein längerer kundenspezifischer Kissenspeer erforderlich.

III. Häufige Feldfehler, die gepolsterte Zylinder zerstören

1. Das Nadelventil vollständig einfahren (kein Durchfluss): Bediener, die versuchen, Endhubgeräusche zu eliminieren, schließen manchmal das Nadelventil vollständig. Dadurch entsteht eine vollständige hydraulische Sperre in der Kissentasche, die das Öl über den Speerspalt hinaus drückt und die Dichtungen der Kopfstopfbuchsen bläst.

2. Ignorieren der horizontalen Trägheit bei frei rollenden Karren: Konstrukteure berechnen nur den Antriebsdruck und vergessen die kinetische Energie eines 10-Tonnen-Rollkarrens. Selbst bei niedrigem Druck zerdrückt die hohe Trägheit ein inneres Kissen.

3. Verwendung von Standardkissen mit Wasser-Glykol oder hochviskosem Kaltöl: Dickere Flüssigkeiten oder feuerbeständige Flüssigkeiten mit niedriger Viskosität verändern den Durchfluss durch die Dosiernadel erheblich und führen bei morgendlichen Winterstarts zu starkem Überdruck.

4. Vernachlässigung der Flüssigkeitsentlüftung: Schwammiges, kohlensäurehaltiges Öl, das in das Kissen eindringt, wird wie eine Feder zusammengedrückt, was zu Rückschlägen, Dieseleffekten und unregelmäßiger Verzögerung führt.

IV. Was Sie bei der Dimensionierung individuell gepolsterter Zylinder mitsenden müssen

Wenn Sie von HCIC technisch gedämpfte Zylinder anfordern, stellen Sie Folgendes bereit:

• Gesamte bewegte Masse (einschließlich Zylinderstange und montiertem Werkzeug)
• Betriebsgeschwindigkeitsprofil (konstante Geschwindigkeit, Beschleunigung und Annäherungsgeschwindigkeit)
• Verfügbare Beschränkungen der Kissenhublänge
• Betriebsflüssigkeitstyp, Arbeitstemperaturbereich und Einstellung des Systemüberdruckventils
• Montageausrichtung (horizontal, vertikal nach oben, vertikal nach unten oder Neigungsbogen)

V. Technische Grenzen und technischer Haftungsausschluss

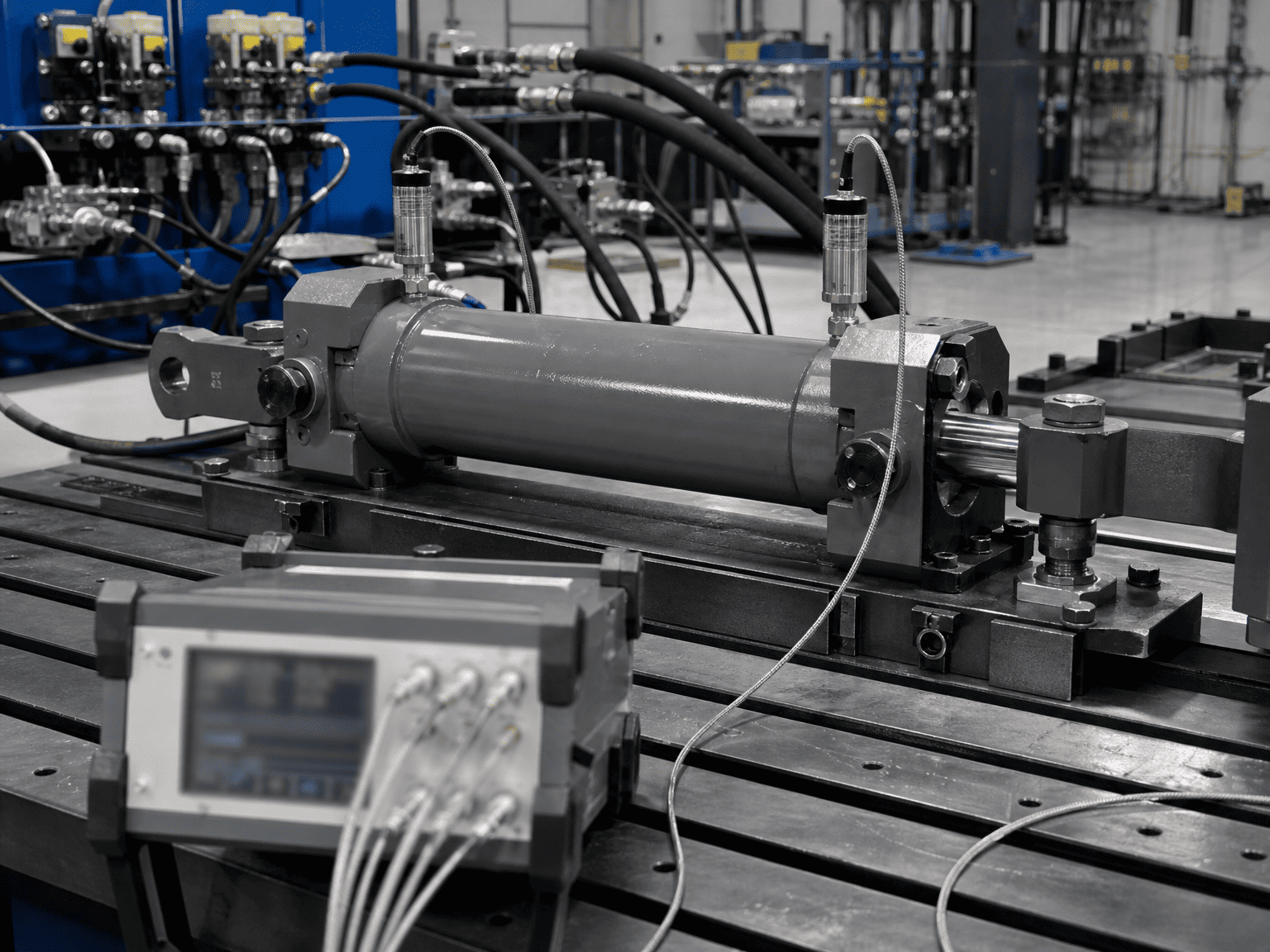

Die oben dargestellten Kissenberechnungen liefern grundlegende Größenschätzungen auf der Grundlage der Starrkörpermechanik. Die tatsächlichen dynamischen Spitzendrücke hängen vom Volumenmodul des Hydrauliköls, der Leitungskapazität, den Auslasskoeffizienten der Nadelöffnung und den Ansprechzeiten der Ventile ab. Die endgültigen Gerätekonstruktionen sollten durch Druckwandlertests und transiente Simulationen überprüft werden.*

VI. Wenden Sie sich an HCIC für maßgeschneiderte Kissenlösungen

HCIC entwickelt kundenspezifische industrielle und mobile Hydraulikzylinder mit maßgeschneiderten Kissenprofilen für Anwendungen mit hoher Belastung weltweit.
