Jagd auf hydraulische Zylinderdrift und Ausgleichsventile: Diagnostische Forensik für Schwermaschinenausleger

● 2026-10-16 ● - ● Hinterlassen Sie mir eine Nachricht

I. 4 Hauptursachen für unkontrollierte Boomdrift

Bei beladenem Ausleger oder LöffelHydraulikzylinderWenn das Gerät ohne Bedienereingabe abfällt, ist die Fehlfunktion auf einen von vier unterschiedlichen hydraulischen Mechanismen zurückzuführen:

Fehlermechanismus Physische Grundursache Akustisches/visuelles Symptom
Bypass der Kolbendichtung (interne Leckage) Extrudierte U-Cup- oder geriffelte Verschleißringe lassen Öl vom Kappenende zum Stangenende austreten Hotspot im Zylinderlauf; Die Drift stoppt, wenn die Stange mechanisch unterstützt wird
Ausgleichsventilsitz weint Verunreinigung unter dem Tellersitz, eingekerbte Patronennase oder ermüdete Feder Öl läuft am Ventilanschluss vorbei; stetige Drift unabhängig vom Dichtungszustand
Leck in der Spule des Richtungsventils Übermäßiger Spulenspielverschleiß in Open-Center-Systemen Tritt nur auf, wenn im Gestängekreis kein Sperrventil installiert ist
Thermalöl-Kontraktion Durch die Abkühlung von heißem Öl (65 °C) auf Umgebungstemperatur (15 °C) verringert sich das Flüssigkeitsvolumen um 3 bis 4 %. In der ersten Stunde fällt der Druck zunächst um 10–20 mm ab und stabilisiert sich dann vollständig ohne Druckverlust


II. Der 15-minütige Feldisolationstest: Zylinder vs. Ventil

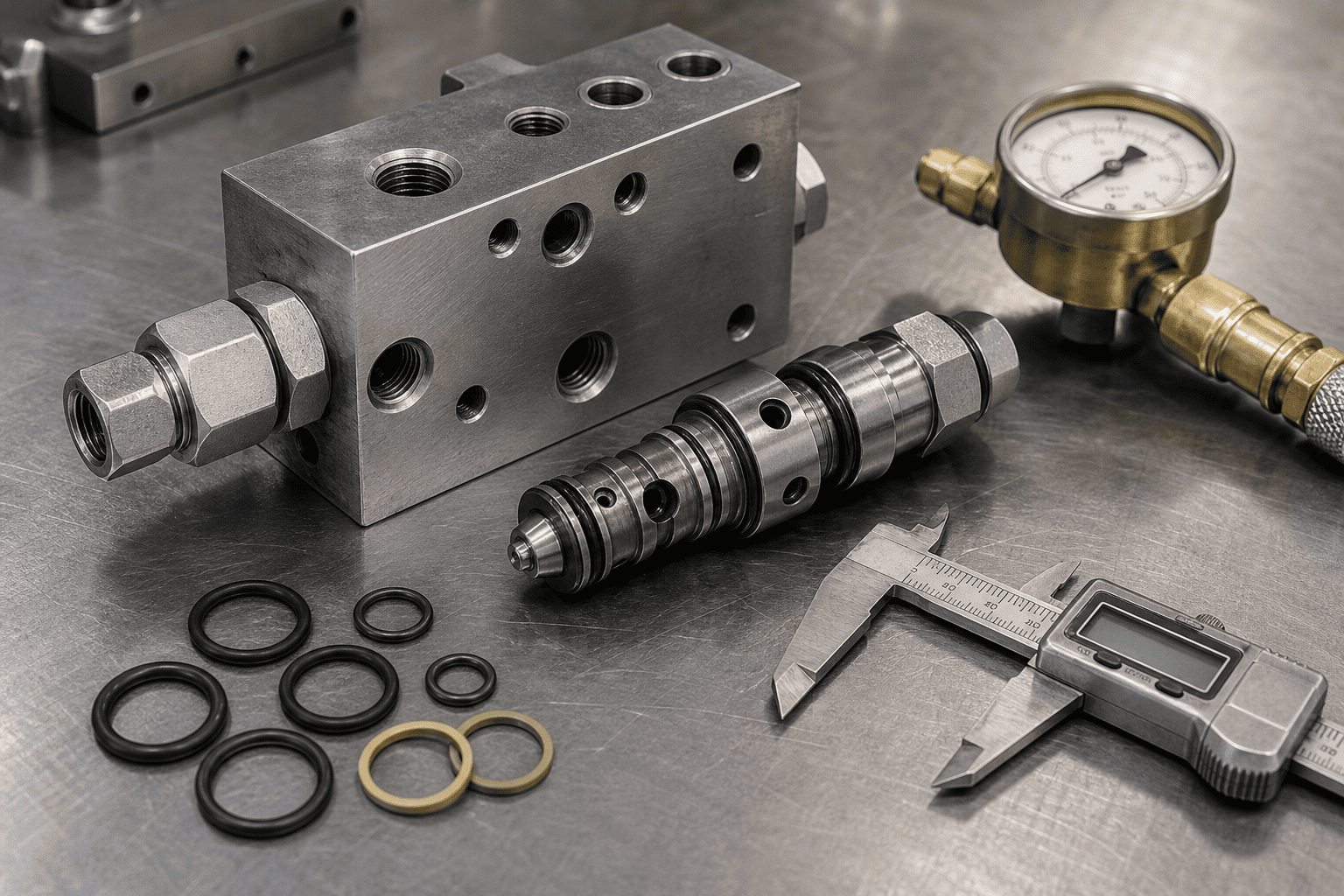

hydraulic cylinders

Entfernen Sie niemals aschwerer Auslegerzylindervon einer Maschine, bevor Sie diesen endgültigen Isolationstest durchführen:

1. Heben Sie den Ausleger bei Nennlast auf 45 Grad an: Bringen Sie das Hydrauliköl auf die normale Betriebstemperatur (ca. 50 °C bis 55 °C).

2. Sperren Sie den Ausleger und stützen Sie ihn mechanisch ab: Installieren Sie eine von der Technik zugelassene Auslegerstütze oder Kranschlinge, um absolute Sicherheit zu gewährleisten.

3. Isolieren Sie die Rücklaufleitung am Stangenende: Trennen Sie den Hydraulikschlauch, der mit dem Stangenende (Ringseite) des Zylinders verbunden ist, und verschließen Sie den Schlauch. Lassen Sie den Anschluss am Zylinderstangenende über einem sauberen Messbehälter offen.

4. Entfernen Sie die mechanische Stütze: Lassen Sie die volle Schwerkraftlast auf der Ölsäule am Zylinderdeckel hängen.

5. Beobachten Sie die Entladung am Stangenende:

  • Ergebnis A (kontinuierlicher Ölstrom):Wenn beim Absenken des Auslegers stetig Öl aus der offenen Stangenöffnung abfließt, strömt Hochdrucköl am Kolbendichtungspaket vorbei über den inneren Kolbenboden in die Stangenkammer. Der Zylinder muss intern erneuert oder geschliffen werden.
  • Ergebnis B (trockener Hafen, aber Boom kriecht immer noch):Wenn kein Öl aus der Stangenöffnung austritt und die Zylinderstange dennoch eingefahren wird, halten die Kolbendichtungen zu 100 % dicht. Das Ölvolumen am Deckelende entweicht am Sitz des lasthaltenden Ausgleichsventils vorbei zurück zum Tank.


III. Jagd auf Ausgleichsventile: Warum Absenkausleger zittern

Ausgleichsventile (Overcenter-Ventile) erfüllen zwei wichtige Aufgaben: Sie fangen Öl auf, um einen Lastabfall zu verhindern, wenn eine Leitung platzt, und sie dosieren den Rückfluss, sodass überlaufende Schwerkraftlasten die Hydraulikpumpe nicht überholen können.

Wenn ein Bediener einen schweren Ausleger senkt und die Maschine heftig zu ruckeln und zu klappern beginnt, kommt es zu einer Instabilität des Steuerdrucks (Pendeln) des Ausgleichsventils:

Schritt Prozessbeschreibung
1 Der Bediener sendet einen Absenkbefehl → Steuerdruck öffnet das Ausgleichsventil
2 Ventil öffnet → Öl strömt aus der Zylinderdeckelseite → Ausleger beschleunigt nach unten
3 Der Ausleger fällt schneller ab, als die Pumpe Öl liefern kann → Der Steuerdruck fällt auf Null
4 Steuerdruckverlust → Ventil schlägt plötzlich zu → Hydraulische Stoßwelle, Ausleger wackelt
Dieser Zyklus wiederholt sich zwischen fünf und fünfzehn Mal pro Sekunde und führt zu extremen akustischen Geräuschen und struktureller Ermüdung an den Drehzapfen des Auslegers.

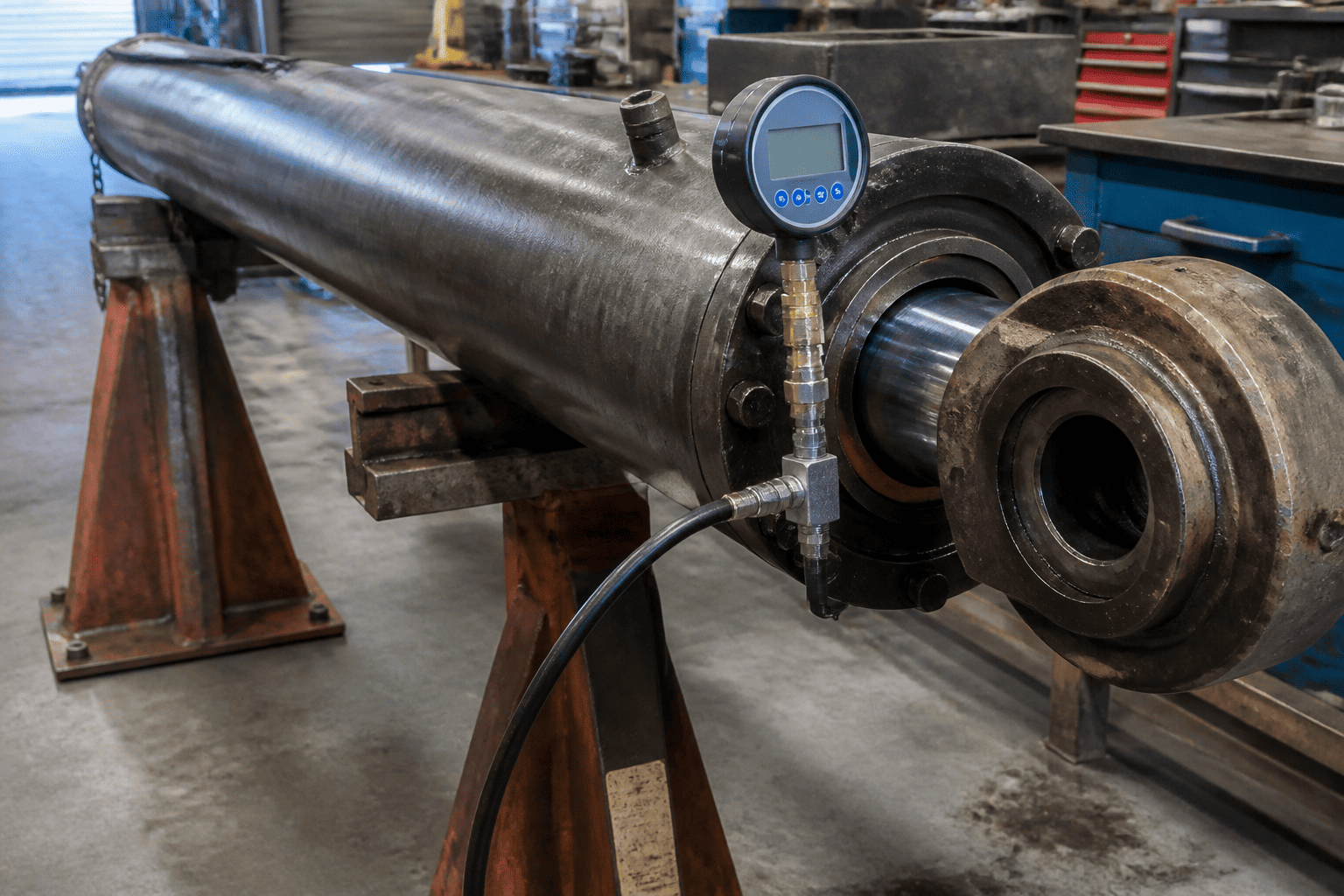

customizable hydraulic cylinder


IV. Technische Regeln: Auswahl des richtigen Pilotverhältnisses

Der primäre technische Fehler, der die Suche nach Gegengewichten auslöst, ist die Wahl einer übermäßig aggressiven Pilotenübersetzung für einen flexiblen, strukturellen Ausleger:

  • Niedriges Pilotverhältnis (3:1 bis 4:1):Äußerst stabil und leichtgängig auf flexiblen Auslegern, Hubplattformen und Kranarmen mit großer Reichweite. Zum Öffnen ist ein höherer Steuerdruck erforderlich, wodurch eine natürliche hydraulische Dämpfung entsteht, die Druckspitzen widersteht.
  • Mittleres Pilotverhältnis (4,5:1 bis 5:1):Der branchenübliche Maßstab für starre Baggergestänge und Radlader-Hubarme, bei denen die mechanische Durchbiegung minimal ist.
  • Hohes Pilotverhältnis (8:1 bis 10:1):Äußerst energieeffizient, da ein minimaler Steuerdruck das Ventil öffnet und so die Motorlast der Pumpe reduziert. Allerdings reagieren Patronen mit hohem Übersetzungsverhältnis überempfindlich auf Gegendruck und sollten nur bei starren Winden oder kurzen, steifen hydraulischen Motorantrieben verwendet werden – niemals bei flexiblen Auslegerstrukturen mit hoher Trägheit.


V. 4 Best Practices für eine driftfreie hydraulische Zuverlässigkeit

1. Ausgleichshohlräume vor dem Anziehen spülen:Selbst ein 20-Mikrometer-Stahlspäne, der sich zwischen der Tellernase und dem Verteilersitz verfängt, verursacht eine Abdrift des Auslegers von 50 mm pro Stunde. Spülen Sie die Verteilerbohrungen stets gemäß den Reinheitsstandards ISO 16/14/11.

2. Spezifizieren Sie Viton/HNBR-Stützringe für die Hochdruckhaltung:Stellen Sie sicher, dass die Kolbendichtungspakete Anti-Extrusions-Stützringe aus thermoplastischem Material verwenden, die einem kontinuierlichen statischen Halten von mehr als 4.000 psi ohne Mikrokriechen standhalten.

3. Unterscheiden Sie thermische Kontraktion von echten Lecks:Warten Sie beim Testen neu abgestellter Maschinen 30 Minuten, bis sich die Öltemperatur stabilisiert hat, bevor Sie Drift-Benchmarks aufzeichnen.

4. Installieren Sie Ausgleichsverteiler mit Direktflansch:Vermeiden Sie entfernt an der Leitung montierte Ventile. Die direkte Verschraubung des Ventilblocks mit den SAE-4-Loch-Flanschanschlüssen am Zylinderrohr gewährleistet eine starre Pilotrückmeldung und verhindert das Risiko eines externen Schlauchbruchs.


VI. Diagnoseberatung und Beschaffung von Hochleistungsersatzteilen

Treten in Ihrer gesamten Geräteflotte anhaltende Auslegerdriften oder Instabilitäten des Ausgleichsventils auf?

Kontaktieren Sie die leitende Wasserbaugruppe von HCIC. Wir bieten vollständige forensische Schaltkreisprüfungen, kundenspezifisch integrierte Zylinder mit optimierten Vorsteuerverhältnissen und OEM-Ersatzgeräte mit schnellem Versand, die für eine driftfreie Leistung ausgelegt sind.
