Wenn Sie mobile Maschinen bedienen – sei es ein Muldenkipper, ein landwirtschaftlicher Lader, eine Arbeitsbühne oder eine Müllpresse – haben Sie wahrscheinlich Folgendes erlebt:
Ein brandneuer Zylinder wird eingebaut. Der Betriebsdruck liegt deutlich innerhalb der Pumpenleistung. Das Hydrauliköl ist sauber. Doch innerhalb weniger hundert Zyklen zerfrisst der Stangenabstreifer, die Stopfbüchse weist auf einer Seite Risse auf und Hydraulikflüssigkeit tropft an der primären Stangendichtung vorbei.
Der erste Instinkt ist oft, dem Dichtungshersteller die Schuld zu geben oder eine schlechte Verchromung anzunehmen. Aber wenn man den Zylinder zerlegt, ist das verräterische Zeichen fast immer dasselbe: starke Abnutzung auf einer Seite der Stangenstopfbüchse, gepaart mit Abnutzung auf der gegenüberliegenden Seite des Kolbenverschleißrings.
Dabei handelt es sich nicht um einen Druckanstieg oder einen Dichtungsdefekt. Das ist Seitenlast – und bei vollem Hub ist sie die Todesursache Nummer eins bei Hydraulikzylindern.
Hydraulikzylinder sind so konstruiert, dass sie entlang ihrer Mittelachse linearen Druck und Zug ausüben. Es handelt sich nicht um strukturelle Stützbalken. Bei realen Maschinen führen jedoch Geometrieänderungen, Chassisverbiegungen, Bolzenfehlausrichtungen und ungleichmäßige Belastungen ständig zu seitlichen Kräften.
Hier ist die mechanische Realität:
1. Die Lagerspannweite schrumpft bei voller Ausdehnung: Wenn die Zylinderstange vollständig eingefahren ist, ist der Abstand zwischen dem Kolbenlager und der vorderen Stopfbüchse maximal. Der Zylinder verfügt über eine starke interne Unterstützung.
2. Der Hebelwirkungsmultiplikator: Wenn der Zylinder vollständig ausgefahren wird, bewegt sich der Kolben immer näher an die vordere Stopfbüchse heran. Der innere Abstand zwischen den beiden Stützlagern (die Lagerspanne) wird sehr kurz, während der äußere Momentenarm (die verlängerte Stange) sehr lang wird.
3. Starker Kontaktdruck: Selbst eine geringe seitliche Kraft von 200 Pfund am Stangenauge erzeugt ein enormes Biegemoment. Bei einer kurzen Lagerspanne können die internen Reaktionskräfte zwischen der Stange und der Stopfbüchse mehrere tausend Pfund pro Quadratzoll erreichen, wodurch der Schmierölfilm zerstört wird und es zu Abrieb kommt
Ein Anschlagrohr ist eine innere Stahl- oder Aluminiumhülse, die über der Kolbenstange im Zylinderrohr zwischen dem Kolben und dem vorderen Stopfbuchsenkopf angebracht ist.
Es verhindert physikalisch, dass sich der Kolben bei vollem Hub ganz nach vorne zum vorderen Kopf bewegt.
Durch das Stoppen des Kolbens einige Zentimeter vor Erreichen der Stopfbuchse wird das Stopprohr in einer minimalen Lagerspannweite arretiert.
Ohne Anschlagrohr: Ein Zylinder mit 60 Zoll Hub lässt bei voller Ausfahrung möglicherweise nur 3 bis 4 Zoll zwischen dem Kolben und den Stopfbüchsenlagern.
Mit einem 6-Zoll-Anschlagrohr: Die minimale Lagerspanne bei voller Ausdehnung erhöht sich auf 9 oder 10 Zoll, wodurch die interne Kontaktspannung und die Stangenverspannung um mehr als die Hälfte reduziert werden.
In der Standard-Industrie- und Mobilhydraulik (gemäß NFPA- und ISO-Richtlinien) wird ein Anschlagrohr dringend empfohlen, wenn der effektive Hub 40 Zoll (ca. 1.000 mm) überschreitet oder wenn der Zylinder horizontal mit Gabelkopf- oder Bolzenbefestigungen arbeitet.
Die grundlegende Größenrichtlinie:
1. Unter 40 Zoll Hub: Die Standardlagerspanne ist im Allgemeinen für mittlere Belastungszyklen ausreichend, vorausgesetzt, die Ausrichtung stimmt.
2. Über 40 Zoll Hub: Fügen Sie für alle 10 Zoll Hub über 40 Zoll 1 Zoll Stopprohr hinzu
Wenn Sie eine neue Maschine entwerfen oder Fehler im Feld beheben, verwenden Sie diese Checkliste in vier Schritten:
Starre Fußbefestigungen oder Flanschbefestigungen tolerieren keinen Winkelversatz. Wenn sich Ihr Maschinenrahmen während des Betriebs durchbiegt (z. B. wenn sich eine Kippmulde unter einer ungleichmäßigen Kieslast verdreht), wechseln Sie zu sphärischen Lagerhalterungen oder Schwenkgabelköpfen. Kugellager ermöglichen eine Selbstausrichtung von 3° bis 5° und verhindern so ein Festklemmen der Stange in der Stopfbuchse.
Ein schlanker Stab verformt sich unter dem Druck der Säule, bevor er vollständig einknickt. Wenn die Durchbiegung 0,002 bis 0,005 Zoll pro Fuß Hub überschreitet, wird die Dichtlippe verformt. Durch die Vergrößerung eines Standardstabdurchmessers (z. B. von 1,50 Zoll auf 1,75 Zoll oder 2,00 Zoll) werden der Widerstandsmoment und die Biegefestigkeit drastisch erhöht.

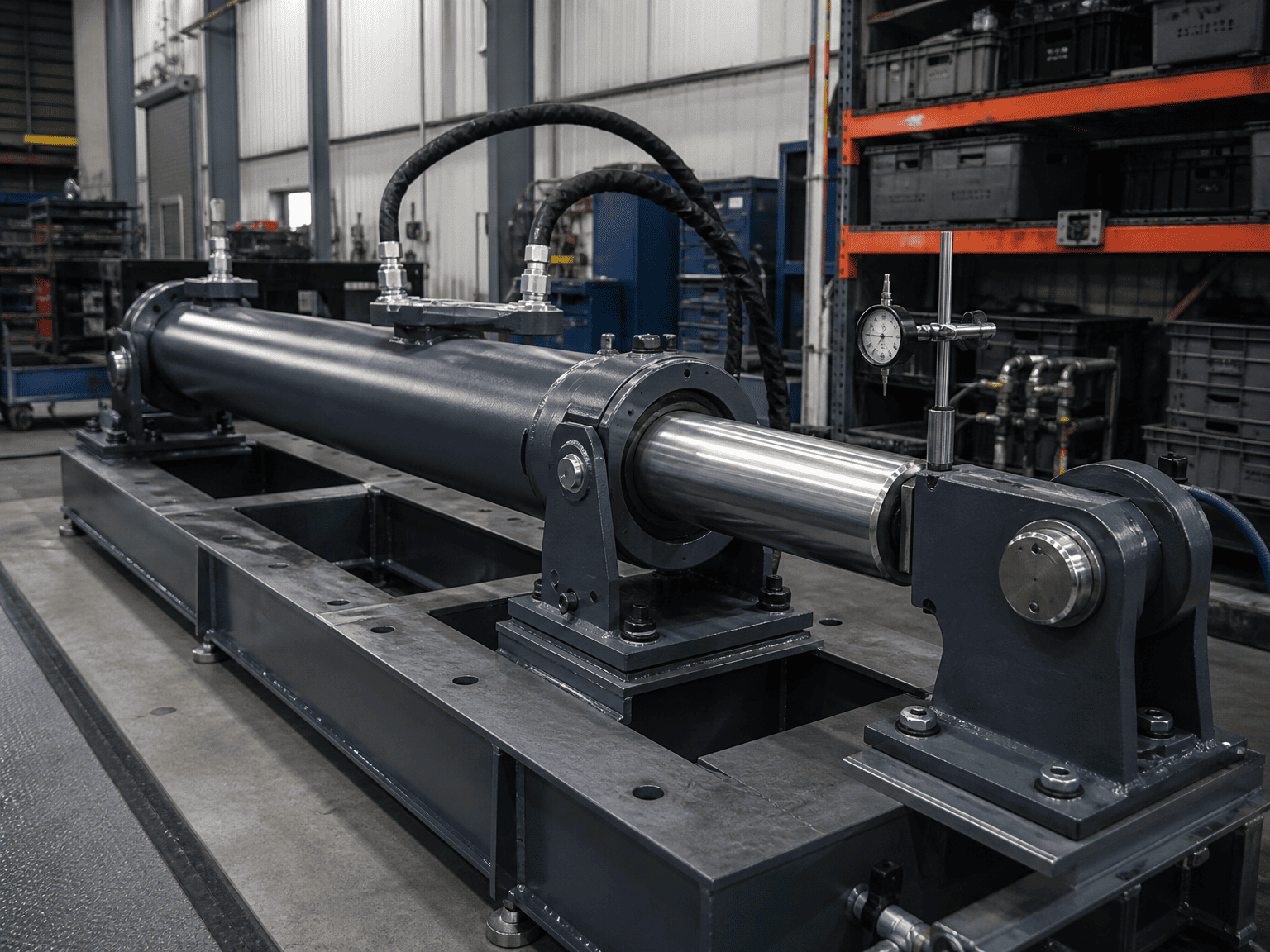

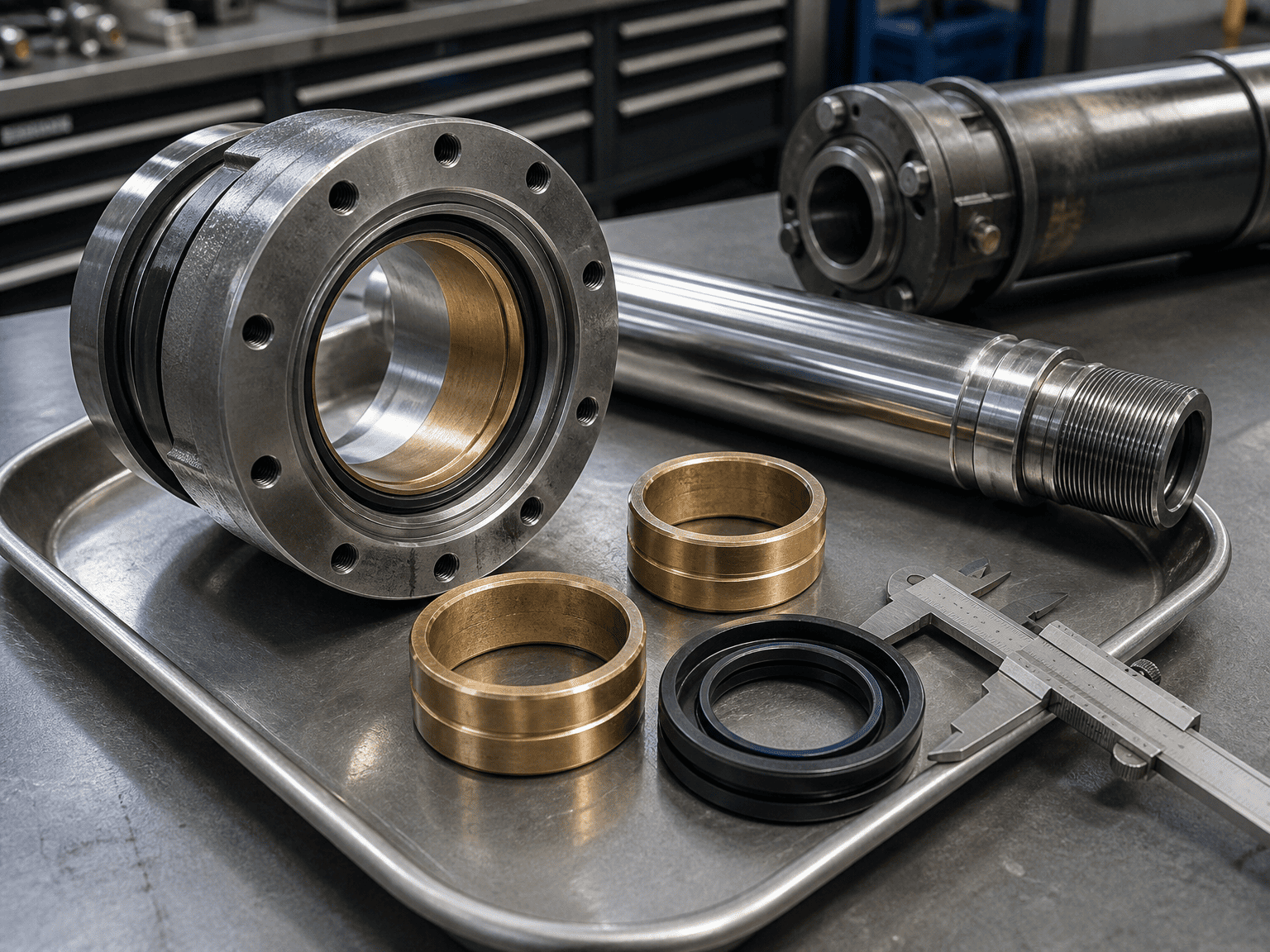

Der normale Metall-auf-Metall-Kontakt führt zu sofortigem Abrieb, sobald die seitliche Belastung den Ölfilm passiert. Verschleißringe aus hochwertigem Verbundwerkstoff (z. B. glasfaserverstärktes Nylon, Phenolharz oder Phosphorbronze) absorbieren seitliche Stöße und binden Mikropartikel ein, ohne den Chromstab zu beschädigen.
Stellen Sie bei der Erstmontage der Maschine sicher, dass beide Befestigungsstifte genau parallel sind. Ein Winkelversatz von 1 Millimeter über eine Bolzenspannweite von 4 Fuß kann eine kontinuierliche Seitenvorspannung von Hunderten Pfund erzeugen, noch bevor der Zylinder Nutzlast anhebt.
Wenn Sie ein kundenspezifisches Hydraulikzylinderdesign oder eine Ersatzprüfung für Anwendungen mit hoher Seitenlast anfordern, beschleunigt die Bereitstellung dieser wichtigen Details die technische Überprüfung:
Betriebsumgebung und Arbeitszyklus: Maximaler Arbeitsdruck (PSI/bar), Zyklusfrequenz, Druck-/Zuglasten.
Montagetyp und Stiftabstände: Eingefahrene und ausgefahrene Stift-zu-Stift-Abmessungen, Stiftdurchmesser und ob sphärische Lager erforderlich sind. Bekannte Querkräfte oder Winkelkräfte
Fehlausrichtung: Erwartete Rahmendurchbiegung, Windlasten oder versetzte Scharnierpunkte. Aktuelle Fehlersymptome: Wenn Sie einen vorhandenen Zylinder ersetzen, teilen Sie Fotos der verschlissenen Kolbenstange, der Stopfbüchse und der Dichtlippen mit.
