Druckverstärkung und thermische Verriegelung von Hydraulikzylindern: Der verborgene Druck, den OEMs prüfen müssen

● 2026-09-22 ● - ● Hinterlassen Sie mir eine Nachricht

Druckverstärkung inHydraulikzylinderist ein Schaltungsproblem, das im Normalbetrieb unsichtbar bleiben und nur auftreten kann, wenn eine Kammer verstopft ist, ein Ventil schließt, sich die Öltemperatur ändert oder eine Last eine Bewegung in eine unerwartete Richtung erzwingt.

Die Hauptursache ist die ungleiche Fläche auf den beiden Seiten eines Einstangenkolbens. Wenn auf einer Seite Öl eingeschlossen ist und die andere Seite unter Druck steht oder zur Bewegung gezwungen wird, kann der Kolben als hydraulischer Verstärker wirken. Der resultierende Druck in der blockierten Kammer kann höher sein als der von der Pumpe gelieferte Druck.

Ein damit verbundenes Risiko besteht in der thermischen Blockierung. Wenn Öl zwischen geschlossenen Ventilen eingeschlossen wird und die Zylindertemperatur steigt, dehnt sich die Flüssigkeit in einem nahezu festen Volumen aus. Der Druckanstieg kann auf Dichtungen, Armaturen, Ventile, Schläuche und Zylinderkomponenten wirken, auch wenn die Pumpe nicht läuft.

Für OEM-Käufer lautet die zentrale Frage nicht nur: „Wie hoch ist der Zylinder-Arbeitsdruck?“ Es lautet auch: „Welchen Druck kann der Zylinder sehen, wenn der Kreislauf blockiert, erhitzt, abgesenkt, gestoppt oder zurückgefahren wird?“

I. Druckverstärkung in einfachen technischen Begriffen

Ein KonventionellerEinkolben-Hydraulikzylinderhat auf der Kappenseite eine volle Kolbenfläche und auf der Stangenseite eine kleinere Ringfläche. Die Stange nimmt stangenseitig einen Teil der Kolbenfläche ein.

Wenn die Kappenseite unter Druck steht, während sich das stangenseitige Volumen nicht entleeren kann, wirkt die über den Kolben übertragene Kraft auf den kleineren stangenseitigen Bereich. Eine First-Pass-Beziehung ist:

Pstangenseitig≈ PKappenseite× AKappenseite÷ Astangenseitig

Diese Beziehung ist ein technisches Screening-Tool. Es geht von einem vereinfachten, statischen Zustand aus und ersetzt nicht eine vollständige Schaltungsanalyse. Der tatsächliche Druck hängt von Leckage, eingeschlossenem Luftgehalt, Flüssigkeitskompressibilität, struktureller Nachgiebigkeit, Dichtungsverhalten, Ventilreaktion, Reibung, Temperatur und Bewegungsrichtung ab.

Das Flächenverhältnis ist der Grund dafür, dass ein Zylinder einem stangenseitigen Druck ausgesetzt sein kann, der den Pumpendruck übersteigt. Der Zylinder erzeugt keine Energie aus dem Nichts; Es tauscht Kraft und Verschiebung durch die Kolbengeometrie aus, während das blockierte Volumen einem anderen Druck ausgesetzt ist.

II. Ein einfaches anschauliches Beispiel

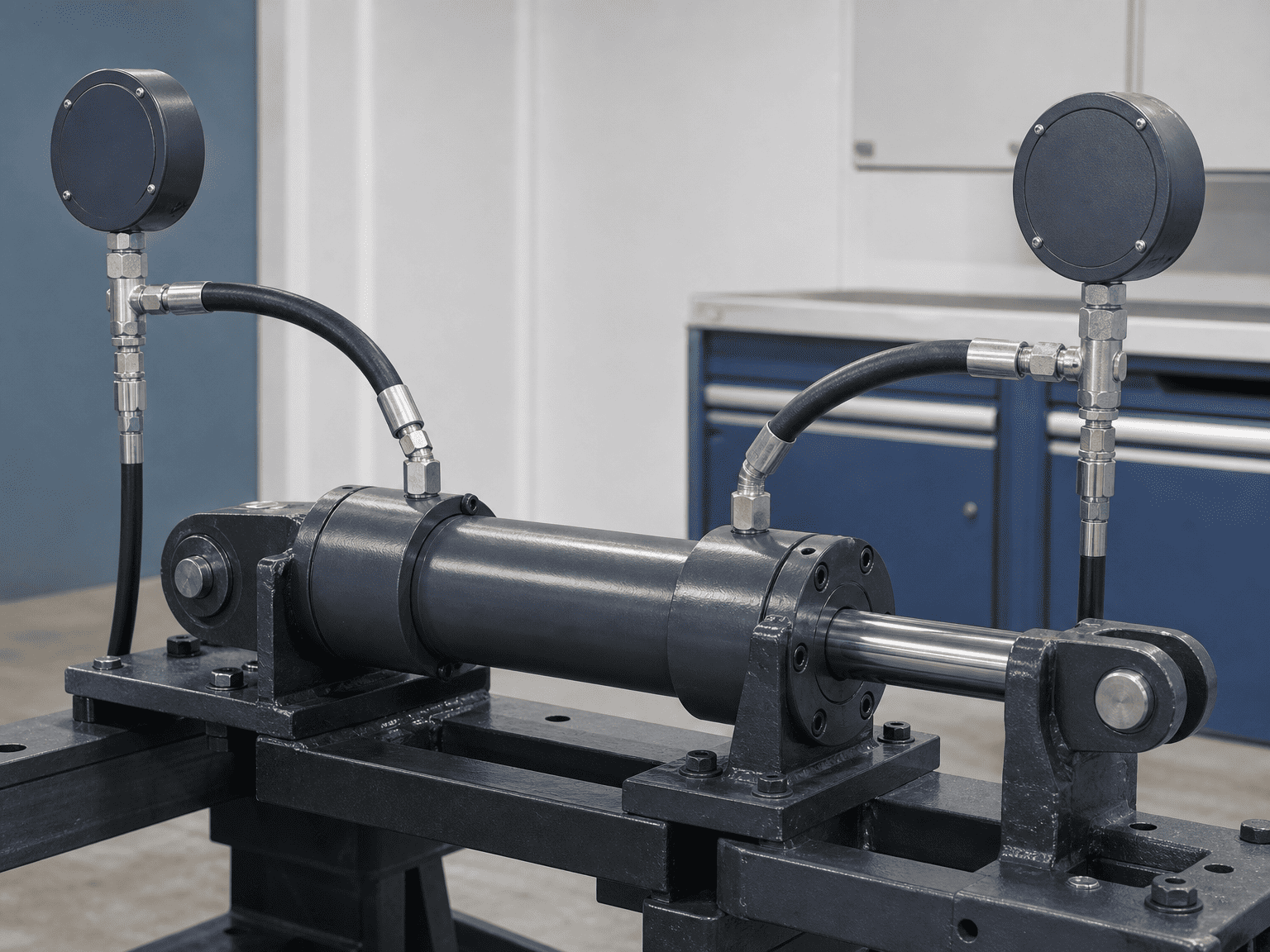

single rod hydraulic cylinder with separate cap end and rod end pressure test lines

Nehmen Sie nur zur Veranschaulichung der Flächenbeziehung Folgendes an:

- Die Kolbenfläche auf der Kappenseite beträgt 10 Zoll²

- Die ringförmige Fläche auf der Stangenseite beträgt 7 Zoll²

- Der Druck auf der Kappenseite beträgt 2.100 psi

- Die stangenseitige Kammer kann nicht entladen werden

Die vereinfachte Intensivierungsschätzung lautet:

Pstangenseitig≈ 2.100 × 10 ÷ 7 ≈ 3.000 psi

Hierbei handelt es sich nicht um eine Produktbewertung, ein Testergebnis oder eine Designgenehmigung. Es handelt sich um ein Berechnungsbeispiel, das zeigt, warum ein Zylinder, der für den Pumpendruck ausgelegt ist, möglicherweise dennoch eine Überprüfung der gegenüberliegenden Kammer und der Ventilanordnung erfordert.

Wenn die stangenseitige Fläche viel kleiner ist als die kappenseitige Fläche, wird das theoretische Druckverhältnis schwerwiegender. Die eigentliche Maschine kann den Druck durch Leckage, ein Überdruckventil oder strukturelle Bewegungen entlasten oder begrenzen, diese Wege müssen jedoch bewusst entworfen und überprüft werden.

III. Wo eine Druckverstärkung auftritt

3.1 Doppeltwirkende Zylinder mit gesperrtem Rücklauf

Der klassische Zustand besteht darin, dass Druck auf das Kappenende ausgeübt wird, während das Stangenende durch ein geschlossenes Wegeventil, ein Lasthalteventil, ein vorgesteuertes Rückschlagventil oder einen gefrorenen Flüssigkeitsweg blockiert ist.

Das Risiko erhöht sich, wenn der Zylinder durch die Last oder den ankommenden Druck am Deckelende in Richtung Einfahren gedrückt wird. Das stangenseitige Öl kann nirgendwo hin, sodass der Druck schnell ansteigen kann.

3.2 Ausgleichs- und Lasthalteschaltungen

Um unkontrollierte Bewegungen zu verhindern, werden Lasthalteventile eingesetzt. Sie sind wichtige Sicherheitskomponenten, aber der Kreislauf muss dennoch einen kontrollierten Weg für das eingeschlossene Öl beim Ausfahren, Einfahren, Stoppen und bei thermischen Veränderungen bieten.

Eine Ventilanordnung, die in einem Zustand eine schwebende Last hält, kann in einem anderen Zustand eine Druckfalle erzeugen. Die Überprüfung muss Anlauf, normale Bewegung, Not-Aus, Schlauchausfall, Ventilabschaltung und Wartungsisolation umfassen.

3.3 Mechanische Anschläge und Endlagenkontakt

Ein gegen einen harten Anschlag gefahrener Zylinder kann eine Druckspitze erzeugen oder Flüssigkeit einschließen, wenn das Ventil weiterhin Durchfluss liefert. Durch den mechanischen Anschlag wird die hydraulische Energie nicht abgeführt; Es überträgt die Last auf die Struktur, den Zylinder, die Halterungen und den Kreislauf.

Daher sollten Endlagenkontrolle, Kisseneinstellungen, Entlastungswege und Maschinenstopps gemeinsam überprüft werden. Ein Kissen ist kein Ersatz für einen korrekt ausgelegten Druckbegrenzungspfad.

3.4 Ungleiche Fläche bei Regenerations- oder Differentialschaltungen

Einige Kreisläufe verbinden Zylinderanschlüsse absichtlich so, dass sich die Geschwindigkeit ändert oder verdrängtes stangenseitiges Öl verwendet wird. Diese Kreisläufe können ungewöhnliche Druck- und Durchflussverhältnisse erzeugen. Eine Standardzylinderberechnung beschreibt möglicherweise nicht die tatsächlichen Anschlussdrücke.

Der Schaltplan sollte jede Verbindung zwischen den Kammern am Kappenende und am Stangenende identifizieren, einschließlich Regenerationspfaden, Pilotleitungen, Folgeventilen und Durchflussreglern.

IV. Welche thermische Sperre das Risiko erhöht?

Hydrauliköl dehnt sich aus, wenn seine Temperatur steigt. Wenn das Öl in einem starren oder nahezu starren Volumen eingeschlossen ist, kann die Expansion nirgendwo hingehen und der Druck steigt.

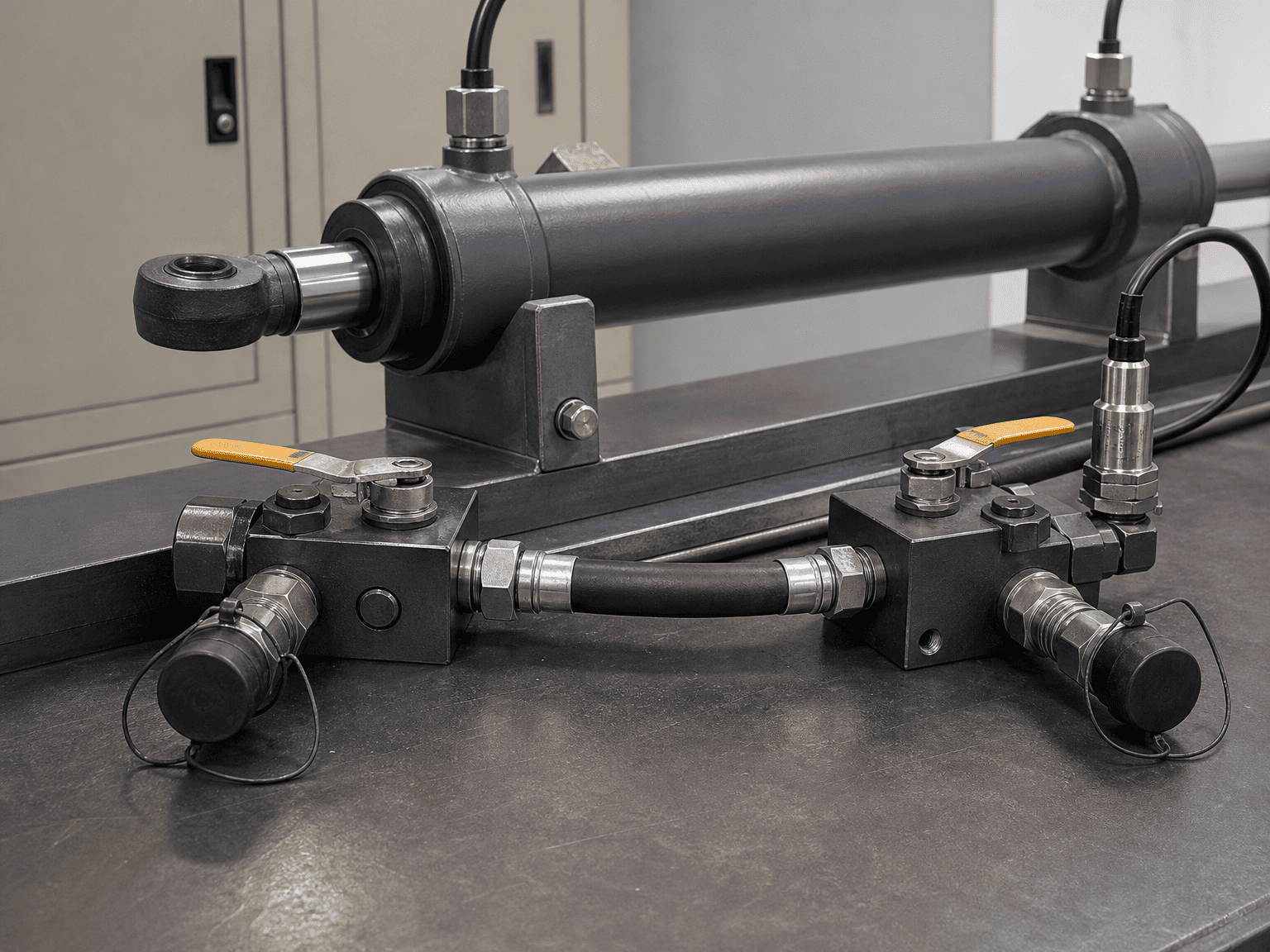

hydraulic cylinder thermal locking review with closed isolation valves trapped hose volume and temperature probe

Der Druckanstieg wird durch die Flüssigkeitseigenschaften, das eingeschlossene Volumen, die Temperaturänderung, den Luftgehalt, die Komponentenelastizität und die Verfügbarkeit von Leckagen oder Entlastungen beeinflusst. Eine vereinfachte Schätzung der Wärmeausdehnung kann helfen, die Richtung des Risikos aufzuzeigen, sie sollte jedoch nicht als endgültige Druckvorhersage ohne die Fluiddaten und die Systemkonformität verwendet werden.

Eine thermische Blockierung kann auftreten, wenn:

- Ein Zylinder ist durch zwei geschlossene Ventile isoliert

- Pilotgesteuerte Kontrollen sperren beide Anschlüsse

- Schnellkupplungen sind getrennt, da sich zwischen ihnen Öl befindet

- Eine Maschine wird von einem kalten in eine warme Werkstatt gebracht

- Sonnenlicht oder eine andere Wärmequelle erwärmt einen isolierten Zylinder

- Eine Lasthalteschaltung verhindert den normalen Druckausgleich

Während der Druck ansteigt, ist die Pumpe möglicherweise ausgeschaltet. Deshalb sollte das Wartungspersonal nicht davon ausgehen, dass ein stromloser Hydraulikkreislauf drucklos ist.

V. Die OEM Design Review: Fünf Fragen, die wichtig sind

5.1 Was passiert, wenn beide Ports blockiert sind?

Identifizieren Sie die eingeschlossenen Volumina und berechnen oder testen Sie den Druckpfad für Kappenende und Stangenende. Berücksichtigen Sie Ventilleckagen, Wärmeausdehnung, eingeschlossene Luft und strukturelle Nachgiebigkeit.

5.2 Wohin gelangt überschüssiges Öl bei der Wärmeausdehnung?

Ein Kreislauf benötigt möglicherweise eine Entlastungseinrichtung, ein Ausdehnungsvolumen, eine Speicheranordnung oder einen kontrollierten Nachspeisepfad. Die richtige Lösung hängt von der Last, der Gefahr, der Ventilarchitektur und den geltenden Anforderungen an das Maschinendesign ab.

Fügen Sie kein Überdruckventil hinzu, ohne dessen Druckeinstellung, Durchflusskapazität, Ablassweg und Interaktion mit der Lasthaltefunktion zu überprüfen.

5.3 Welchen Druck kann jede Komponente sehen?

Überprüfen Sie Zylinderrohr, Kolben, Stange, Dichtungen, Anschlüsse, Schläuche, Anschlüsse, Ventile, Verteiler und Montagestruktur. Die Einstellung der Pumpenentlastung entspricht nicht automatisch dem maximalen Druck, der in jeder blockierten Kammer auftritt.

5.4 Was passiert bei einem Stopp oder Stromausfall?

Überprüfen Sie den Normalstopp, den Notstopp, den Stromausfall, den Schlauchausfall, die Rückkehr der Ventilspule, den Steuerdruckverlust und die manuelle Wartungsisolierung. Für einen sicheren Haltezustand kann dennoch ein Druckentlastungspfad erforderlich sein.

5.5 Was passiert bei Temperaturänderungen?

Definieren Sie die Kaltstartbedingung, die Betriebstemperatur, den Parkzustand, die Lagertemperatur und die direkte Hitzeeinwirkung. Wenn eine Flasche isoliert werden kann, während Flüssigkeit eingeschlossen ist, muss der thermische Druck bei der Risikobewertung berücksichtigt werden.

VI. Symptome, die eine Untersuchung verdienen

Ein Druckanstieg oder eine thermische Blockierung kann vermutet werden, wenn die Maschine Folgendes anzeigt:

- Ein stangenseitiger Schlauch oder eine Armatur ist trotz normalem Pumpendruck defekt

- Ein Dichtungsextrusionsmuster ohne ein entsprechendes Pumpenüberdruckereignis

- Ein Zylinder, der nach dem Erwärmen oder Abkühlen schwer zu bewegen ist

- Ein Lasthalteventil, das fester schließt als erwartet

- Verbleibender Druck nach dem Stoppen der Pumpe

- Eine Armatur, die während der Wartung nicht sicher gelöst werden kann

- Ein Überdruckventil, das erst nach einem Stopp oder einer Temperaturänderung öffnet

- Unerklärliche Druckspitzen, wenn ein Zylinder einen mechanischen Anschlag erreicht

Diese Symptome sind kein Beweis für einen Mechanismus. Sie weisen darauf hin, dass der Anschlussdruck und das Verhalten bei blockiertem Volumen gemessen und abgebildet werden sollten.

VII. Eine praktische Fehlerbehebungssequenz

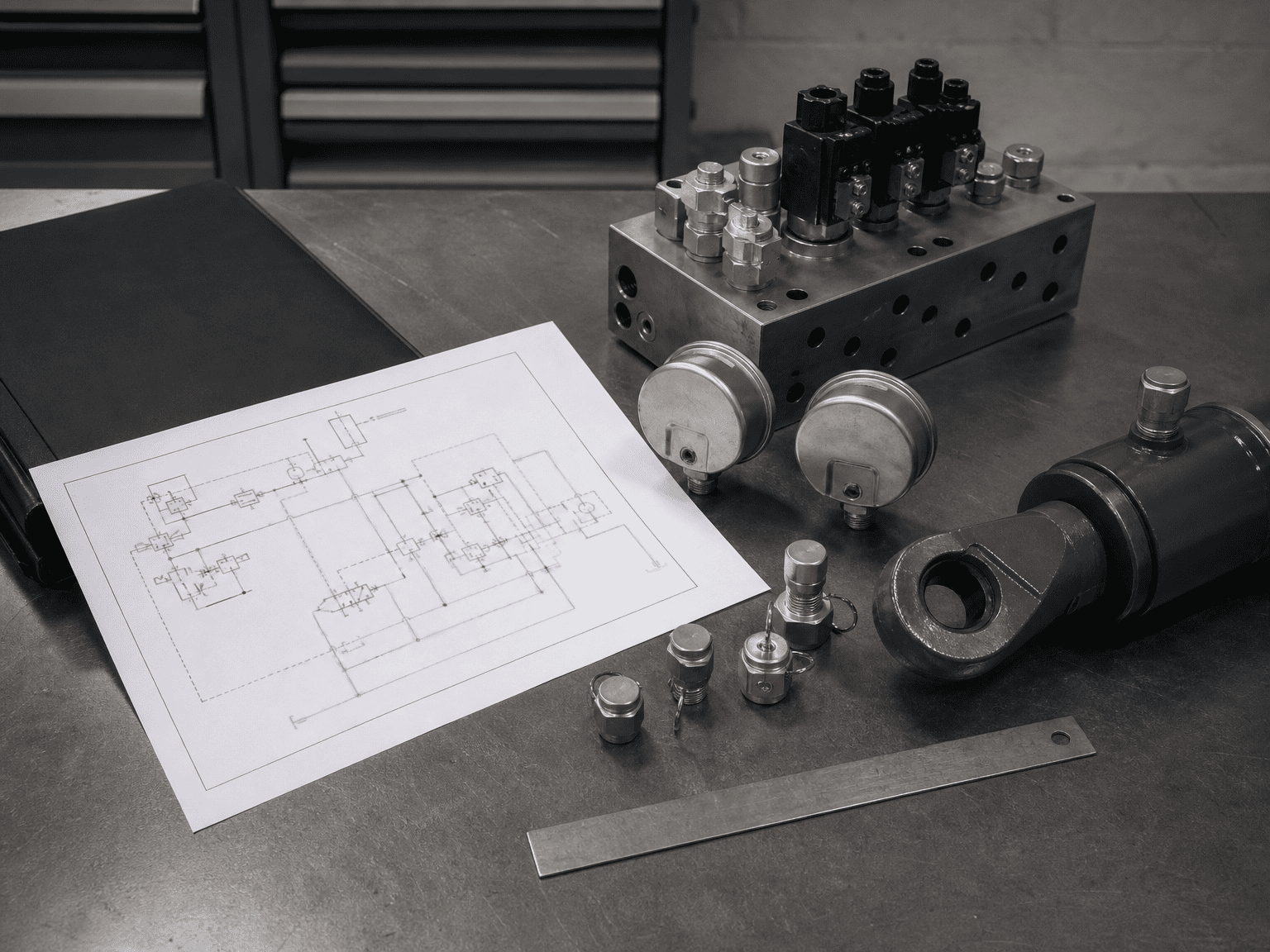

hydraulic circuit pressure review with schematic valve manifold gauges and cylinder mounting component

1. Machen Sie die Maschine sicher. Befolgen Sie die Anweisungen des Maschinenherstellers zur Isolierung und Energiespeicherung. Lösen Sie eine Verschraubung nicht, um „zu sehen, ob Druck vorhanden ist“.

2. Notieren Sie die Drücke an beiden Anschlüssen. Messen Sie den Druck an den Zylinderanschlüssen unter den entsprechenden Last- und Temperaturbedingungen, nicht nur an der Pumpe.

3. Verfolgen Sie die Ventillogik. Identifizieren Sie vorgesteuerte Rückschlagventile, Ausgleichsventile, Folgeventile, Durchflussregler und alle Regenerationsanschlüsse.

4. Identifizieren Sie eingeschlossene Volumes. Markieren Sie jeden Abschnitt, der durch geschlossene Ventile oder getrennte Kupplungen isoliert werden kann.

5. Überprüfen Sie den Temperaturverlauf. Zeichnen Sie die Flüssigkeits- und Umgebungstemperaturen vor, während und nach dem Druckereignis auf.

6. Untersuchen Sie den Fehlerort. Vergleichen Sie stangenseitige und kappenseitige Dichtungen, Anschlüsse, Schläuche und Ventilhohlräume auf druckbedingte Schäden.

7. Überprüfen Sie die Zeichnungsrevision. Bestätigen Sie, dass durch bauseitige Änderungen weder ein Entlastungsweg entfernt noch die Ventilleitungen verändert wurden.

8. Unter kontrollierten Bedingungen erneut testen. Verwenden Sie geeignete Instrumente und einen dokumentierten Testplan, bevor Sie die Maschine wieder in Betrieb nehmen.

VIII. Was Sie für eine OEM-Druckprüfungsanfrage senden müssen

Ein Hersteller kann eine sinnvollere Antwort geben, wenn die Anfrage Folgendes umfasst:

- Zylinderbohrung, Stangendurchmesser, Hub und Montageanordnung

- Anschlussgrößen am Kappen- und Stangenende sowie Schlauchführung

- Hydraulikschema mit Ventilsymbolen und Steuerleitungen

- Pumpenentlastungsdruck und gemessener Druck an jedem Zylinderanschluss

- Lastrichtung, Schwebelastzustand und mechanische Anschläge

- Teilenummern für Lasthalteventil, Gegenhalteventil und Rückschlagventil

- Flüssigkeitstyp, Temperaturbereich und Zustand des eingeschlossenen Volumens

- Normales Stopp-, Not-Stopp- und Stromausfallverhalten

- Fotos von defekten Dichtungen, Armaturen, Schläuchen oder Ventilen

- Erforderliche Haltefunktion und geltende Maschinensicherheitsanforderungen

Ein einzelner Pumpendruckwert reicht selten aus, um eine Druckverstärkung zu diagnostizieren.

IX. Was dieser Artikel nicht behauptet

Bei der beispielhaften Flächenberechnung handelt es sich nicht um eine Druckbewertung. Der Artikel weist einem nicht spezifizierten Zylinder keine universelle Entlastungseinstellung, Ventilgröße, zulässigen Temperaturbereich oder sicheren Arbeitsdruck zu.

Die korrekte Druckgrenze muss aus der aktuellen Zylinderzeichnung, den Material- und Dichtungsspezifikationen, dem Schaltkreisdesign, den Ventildaten, Testnachweisen und der Risikobewertung der Maschine stammen. Ein Parker-Katalog, ein allgemeiner Hydraulikartikel oder eine Formel können den Mechanismus erklären, aber nichts davon ersetzt die abschließende Überprüfung der Anwendung.
