HCIC hat eine spezielle Ressource für veröffentlichtHCIC-310 American Power Hoist, wodurch die zentimeterbasierten Montageinformationen und Anwendungsüberprüfungen des Modells in den Mittelpunkt des Käufergesprächs gerückt werden.
Die Ressource richtet sich an Nutzfahrzeugbauer, Aufbauhersteller, Flottenwartungsteams und nordamerikanische Händler, die eine Hebebühne anhand eines echten Fahrgestells überprüfen müssen. Sein nützlicher Beitrag ist kein Versprechen, dass eine Hebebühne für jedes Fahrzeug passt. Es bietet Käufern einen definierten Ausgangspunkt: Überprüfen Sie die veröffentlichten Abmessungen, vergleichen Sie sie mit dem Chassis und ermitteln Sie die erforderlichen Änderungen für eine nicht standardmäßige Installation.
Dies ist ein öffentliches Produktressourcen-Update. Es handelt sich nicht um eine Bekanntgabe einer namentlich genannten Kundenbestellung, eines Flottenvertrags, eines Lieferergebnisses oder einer universellen Ausstattungsgenehmigung. Die endgültige Eignung hängt weiterhin vom Fahrzeugrahmen, der Beladung, der Karosseriegeometrie, dem Hydraulikkreislauf und den Einbauzeichnungen ab.
Ein Nutzfahrzeugkäufer beginnt möglicherweise mit der Anfrage nach einer „amerikanischen Hebebühne“. Diese Beschreibung reicht nicht aus, um eine Bestellung freizugeben. Das Hebezeug muss an einen bestimmten Rahmen angeschlossen werden, über einen definierten Hubweg arbeiten und mit den hydraulischen Steuerungen des Fahrzeugs funktionieren.
Das gleiche Problem tritt bei Ersatzarbeiten auf. Ein Hebezeug, das dem alten Gerät ähnelt, kann immer noch ein Problem darstellen, wenn die Grundfläche, das Montagelochmuster, der Armweg oder die hydraulische Schnittstelle unterschiedlich sind. Der korrekte Vergleich erfolgt zwischen den veröffentlichten Hubdaten und der tatsächlichen Fahrgestellschnittstelle.
Aus diesem Grund werden in der HCIC-310-Ressource Abmessungen in Zoll angegeben und die Anpassung des Hebearms, der Basisgröße und der Montagelochpositionen für unregelmäßige Chassis-Layouts erläutert. Die veröffentlichten Informationen geben einem OEM-Team etwas Konkretes, das es prüfen kann, bevor es ein Angebot anfordert.

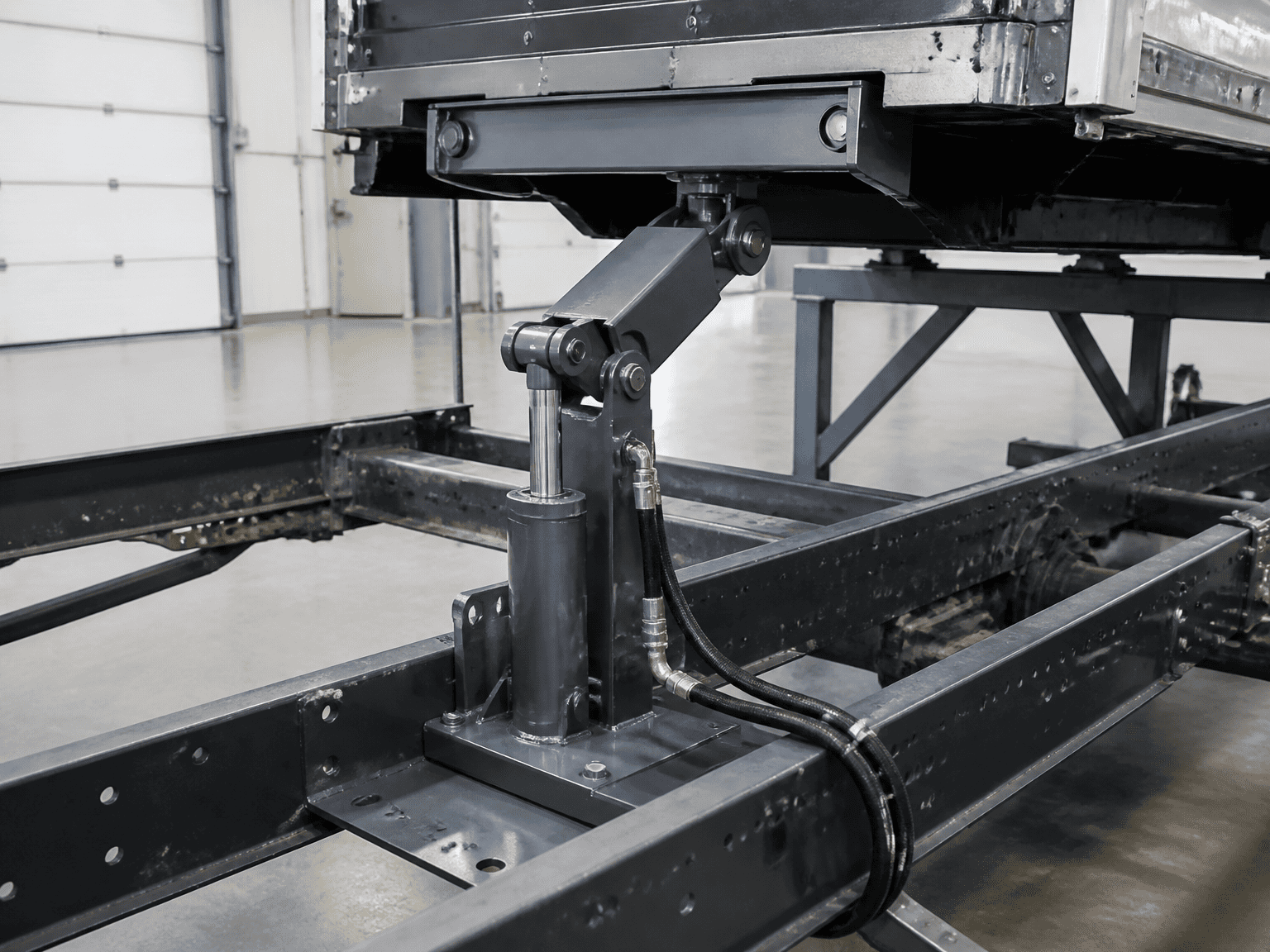

Die HCIC-Seite identifiziert das Modell als amerikanische Elektrohebebühne für Anwendungen wie Muldenkipper, Müllwagen und modifizierte Nutzfahrzeuge. Es veröffentlicht die folgenden Referenzmaße:
- Länge oberer Querträger:24.00 Zoll
- Ausgefahrene Länge des Haupthubarms:26,63 Zoll
- Länge des Haupthubarms im eingefahrenen Zustand:19,63 Zoll
- Basislänge:28,50 Zoll
- Breite der vorderen Basis:14,25 Zoll
- Breite der hinteren Basis:5,00 Zoll
- Montagestärke vorne:4,00 Zoll
Diese Zahlen sollten als veröffentlichte Referenzdaten für die HCIC-310-Überprüfung betrachtet werden und nicht als Ersatz für eine aktuelle Installationszeichnung. Ein Käufer sollte prüfen, ob die Abmessungen mit dem Fahrgestell, der Karosserie, der Scharnieranordnung, den Sicherheitsabständen und den hydraulischen Anschlüssen des Zielfahrzeugs kompatibel sind.
In der Ressource heißt es außerdem, dass das Modell an spezielle Rahmenstrukturen angepasst werden kann. Die angegebene Richtung ist praktisch: Der Hub des Hubarms, die Basisgröße und die Positionen der Montagelöcher können anhand der tatsächlichen Anforderungen des Fahrgestells überprüft werden. Jede Änderung sollte vor der Produktion anhand der genehmigten Zeichnung bestätigt werden.
Viele nordamerikanische Nutzfahrzeuge werden nach Zollmaßen konstruiert und gewartet. Durch die Angabe der Ausgangsmaße in Zoll entfällt ein vermeidbarer Umrechnungsschritt beim ersten Fahrgestellvergleich.
Dadurch entfällt nicht die Notwendigkeit einer technischen Überprüfung. Es macht die erste Diskussion einfach konkreter. Der Käufer kann die Gehäusemaße senden, die Montagepunkte markieren und den Lieferanten bitten, die Schnittstelle anhand der HCIC-310-Referenz zu überprüfen.
Muldenkipper, Müllfahrzeuge und modifizierte Aufbauten können unterschiedliche Rahmenbreiten, Aufbauabstände, Hubwege und hydraulische Steuerungen haben. Eine für eine Anlage ausgewählte Hebebühne sollte nicht allein aufgrund des Namens auf ein anderes Fahrzeug übertragen werden.
Die Anfrage sollte die Fahrzeugfunktion, den Karosserietyp, den verfügbaren Montagebereich, den Hubbedarf und den hydraulischen Anschluss angeben. Wenn keine Zeichnung verfügbar ist, können klare Fotos mit gemessenen Referenzpunkten die erste technische Überprüfung noch verbessern.
Die HCIC-Ressource beschreibt Anpassungen für unregelmäßige Fahrgestellbedingungen, einschließlich der Positionen der Befestigungslöcher und der Grundabmessungen. Für einen OEM-Käufer ist die Dokumentenüberarbeitung der wichtige Kontrollpunkt: Die endgültigen Abmessungen, Materialien, Verbindungen und Prüfanforderungen sollten im genehmigten Angebot oder in der Zeichnung festgehalten werden.
Eine mündliche Änderung während der Montage ist keine verlässliche Produktionsvorgabe. Das Technikteam, das Einkaufsteam und die Fabrik sollten auf der Grundlage derselben genehmigten Informationen arbeiten.
Ein nützliches Anfragepaket sollte Folgendes umfassen:
1. Fahrzeugmarke, Modell, Baujahr und Karosserietyp.
2. Fahrgestellzeichnung oder gemessene Rahmenabmessungen.
3. Fotos vorhandener Hebezeuge, einschließlich der Basis und der Befestigungspunkte.
4. Erforderliche Hubfunktion und Aufbau- bzw. Behältergeometrie.
5. Leergewicht, erwartete Nutzlast und Betriebsbelastung.
6. Verfügbare Basislänge, Breite, Höhe und umgebender Abstand.
7. Montagelochbild und Anschlussdetails.
8. Hydraulikdruck, Durchfluss, Anschluss- oder Schlauchinformationen und Steuerungsanordnung.
9. Menge, Bestimmungsort und ob es sich bei der Anfrage um OEM-, Ersatz- oder Änderungsarbeiten handelt.
10. Erforderliche Zeichnung, Prüfprotokoll, Verpackungsinformationen oder andere Bestelldokumente.

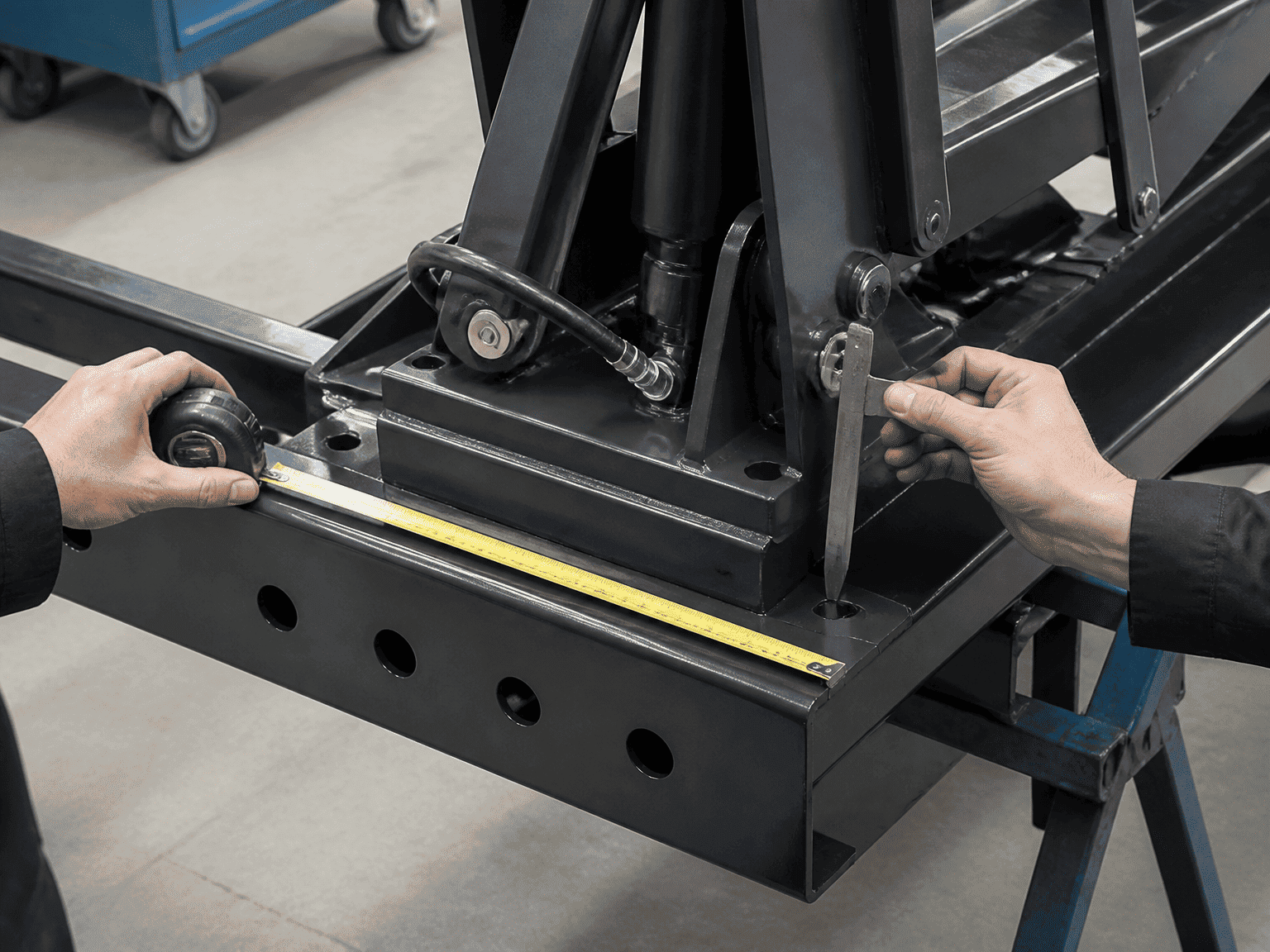

Ein neben den Befestigungspunkten angebrachtes Maßband ist oft nützlicher als ein Foto des Hebezeugs allein. Wenn es sich bei der Einheit um ein Ersatzgerät handelt, geben Sie die alte Teilenummer, Seriennummerninformationen und alle Nachweise der ursprünglichen Einbaugeometrie an.
Die veröffentlichte Ressource wird am besten in der frühen Anpassungsphase verwendet:
- Stufe 1 – Identifizieren Sie das Fahrzeug:Definieren Sie die Deponie-, Müll- oder modifizierte Nutzfahrzeuganwendung.
- Stufe 2 – Vergleichen Sie die Schnittstelle:Vergleichen Sie die veröffentlichten HCIC-310-Abmessungen mit der Fahrgestell- und Karosserieanordnung.
- Stufe 3 – Markieren Sie die Ausnahmen:Identifizieren Sie nicht standardmäßige Rahmenbreiten, Lochpositionen, Armbewegungen oder hydraulische Verbindungen.
- Stufe 4 – Bestätigen Sie die Zeichnung: Vereinbaren Sie vor der Herstellung oder Änderung die endgültige Konfiguration.
- Stufe 5 – Überprüfung der Inspektions- und Lieferanforderungen:Geben Sie die für die Bestellung erforderlichen Unterlagen und Schecks an.
Dieser Prozess hilft dabei, eine Standard-Ausstattungsdiskussion von einer benutzerdefinierten Konfiguration zu trennen. Es verhindert auch einen häufigen Beschaffungsfehler: die Genehmigung eines Hebezeugs anhand eines Katalognamens, während die mechanische Schnittstelle undefiniert bleibt.
Die HCIC-310-Ressource legt nicht fest, dass jeder nordamerikanische Muldenkipper oder jedes Müllfahrzeug das Modell ohne Modifikation akzeptieren kann. Es ersetzt auch nicht eine Fahrgestellzeichnung, eine Überprüfung der Hubkraft, eine Prüfung des Hydraulikkreislaufs oder eine Beurteilung der Maschinensicherheit.
Die veröffentlichte Seite enthält Anwendungs- und Dimensionsinformationen, die endgültige Konfiguration muss jedoch für das tatsächliche Fahrzeug bestätigt werden. Aussagen über einen bestimmten Kunden, eine Flotte, ein bestimmtes Auftragsvolumen, eine Lieferleistung oder ein Feldergebnis sollten nicht aus der Produktressource abgeleitet werden, es sei denn, HCIC veröffentlicht diese Details separat.
Diese Unterscheidung ist bei der B2B-Hydraulikbeschaffung wichtig. Ein nützliches Unternehmensupdate sollte den nächsten technischen Schritt des Käufers klarer machen, ohne eine Standardproduktseite in eine nicht unterstützte Projektfallstudie zu verwandeln.
