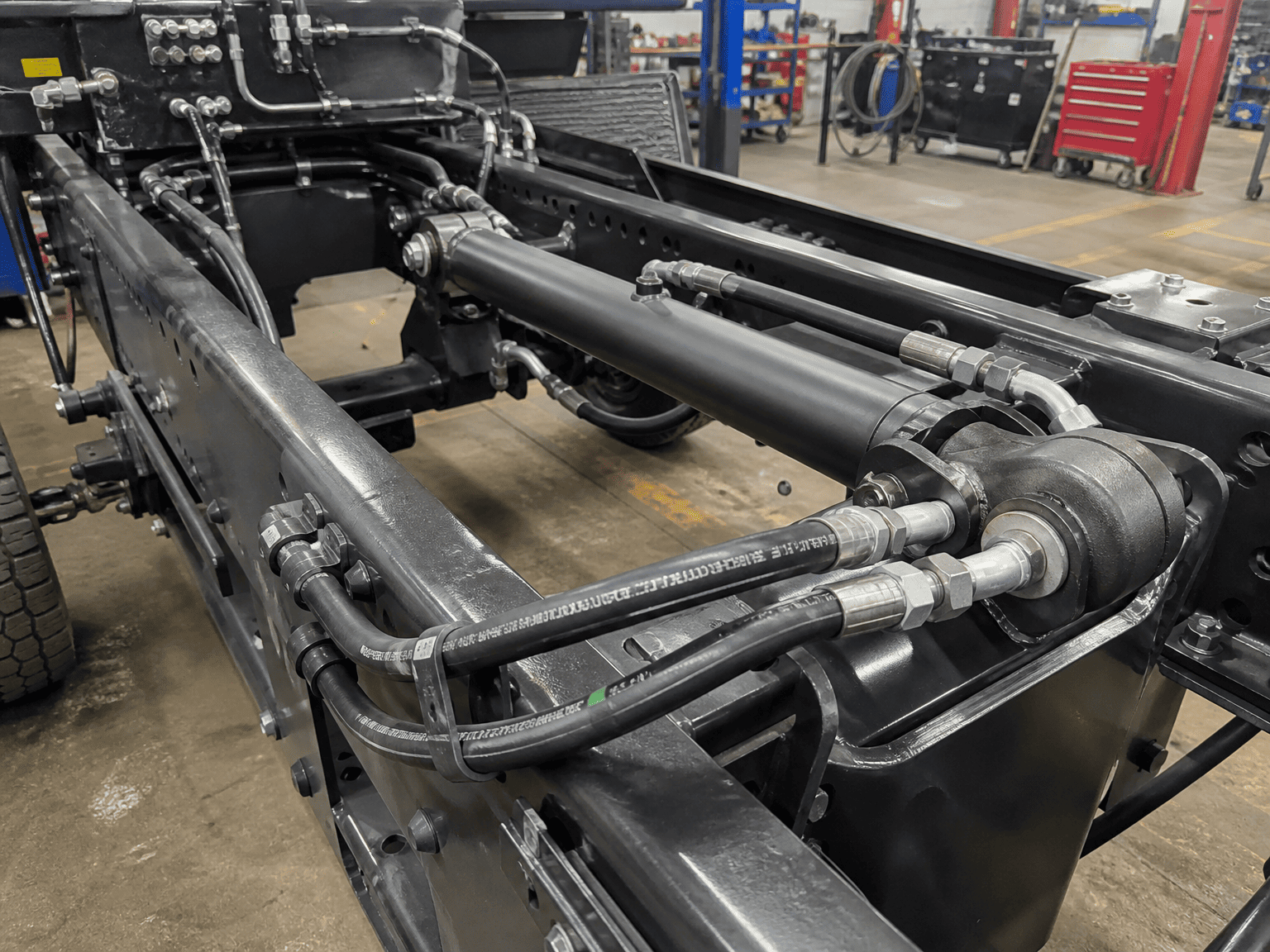

Wenn einHydraulikzylinderWenn ein Motor nach 30 Minuten Betrieb nicht die vorgesehene Taktgeschwindigkeit erreicht oder glühend heiß läuft, sind Ingenieure oft die Hydraulikpumpe oder das Wegeventil dafür verantwortlich. In der Werkstatt ist die Ursache jedoch oft viel einfacher: Die Zylinderanschlüsse und die Verbindungsleitungen sind für die erforderliche Durchflussrate deutlich zu klein.
Flüssigkeit, die durch eine verengte Anschlussöffnung gedrückt wird, verhält sich wie Wasser, das durch einen eingeklemmten Gartenschlauch strömt. Die Geschwindigkeit steigt sprunghaft an, die laminare Strömung bricht in heftige Turbulenzen zusammen und es kommt zu massiven Druckabfällen an der Öffnungsöffnung. Diese Einschränkung wandelt wertvolle hydraulische Leistung direkt in zerstörerische Wärme um, verlangsamt schnelle Ausfahrhübe und kann sogar örtliche Kavitation oder ein Durchblasen der Gegendruckdichtung beim Hochgeschwindigkeits-Schwerkrafteinzug auslösen.
Bei der richtigen Anschlussdimensionierung geht es nicht nur darum, den Gewindebohrer anzupassen, der sich gerade im Werkzeuglager befindet. Es erfordert den Ausgleich der Flüssigkeitsgeschwindigkeit in allen Betriebsleitungen, um eine leise, energieeffiziente und leckagefreie Leistungsabgabe zu gewährleisten.
Die Flüssigkeitsgeschwindigkeit bestimmt, ob Öl gleichmäßig in parallelen Stromlinien fließt (laminare Strömung) oder heftig mit hohem Reibungswiderstand wirbelt (turbulente Strömung). Hersteller industrieller und mobiler Geräte befolgen strenge Geschwindigkeitsrichtlinien in verschiedenen Schaltungszweigen:
| Stromkreiszweig/Leitungstyp | Empfohlene Geschwindigkeit (m/s) | Empfohlene Geschwindigkeit (ft/s) |
|---|---|---|
| Pumpensaugleitungen | 0,5 bis 1,2 m/s | 2,0 bis 4,0 Fuß/s |
| Rücklaufleitungen (Niederdruck) | 1,5 bis 2,5 m/s | 5,0 bis 8,0 Fuß/s |
| Kontinuierliche Druckleitungen | 3,0 bis 5,0 m/s | 10,0 bis 16,0 Fuß/s |
| Intermittierende Leitungen mit hohem Durchfluss | Bis zu 6,0 m/s | Bis zu 20,0 ft/s (Kurzbetrieb) |
| Zylinderanschlusskehlen | 3,5 bis 5,5 m/s | 12,0 bis 18,0 Fuß/s |
InDoppeltwirkende EinkolbenzylinderDer während des Rückzugs aus dem Kappenende austretende Ölfluss wird mit dem Flächenverhältnis multipliziert (häufig 1,5:1 bis 2:1). Wenn eine Pumpe 30 GPM in den Stabhohlraum fördert, strömen **45 bis 60 GPM aus dem Anschluss am Kappenende. Wenn der Kappenanschluss nur für die Versorgungsrate von 30 GPM ausgelegt wäre, können die Geschwindigkeiten der Rücklaufleitung 25 Fuß/s überschreiten, wodurch ein massiver Gegendruck entsteht, der den Rückzugshub beeinträchtigt und das gesamte System überhitzt.
Verwenden Sie die folgende Kurzreferenztabelle, um die empfohlene Mindestgröße des Zylinderanschlusses basierend auf dem momentanen Spitzenfluss, der in den Anschluss ein- oder austritt, auszuwählen:
| Durchflussrate (GPM) | Durchflussrate (l/min) | SAE-Gewinde mit geradem O-Ring-Ansatz (ORB) | SAE-4-Loch-Flansch (Code 61 / Code 62) |
|---|---|---|---|
| 1 bis 5 GPM | 4 bis 19 l/min | SAE #4 (7/16-20) | Nicht zutreffend |
| 5 bis 12 GPM | 19 bis 45 l/min | SAE #6 (9/16-18) | Nicht zutreffend |
| 12 bis 22 GPM | 45 bis 83 l/min | SAE #8 (3/4-16) | 1/2" Code 61 Flansch |
| 22 bis 38 GPM | 83 bis 144 l/min | SAE #10 (7/8-14) | 3/4" Code 61 Flansch |
| 38 bis 55 GPM | 144 bis 208 l/min | SAE #12 (1-1/16-12) | 1" Code 61 Flansch |
| 55 bis 90 GPM | 208 bis 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" Code 61/62 |
| 90 bis 150 GPM | 340 bis 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" Code 61/62 |
| 150+ GPM | 568+ l/min | Benutzerdefinierter Verteilerblock | 2" bis 3" Code 62 |

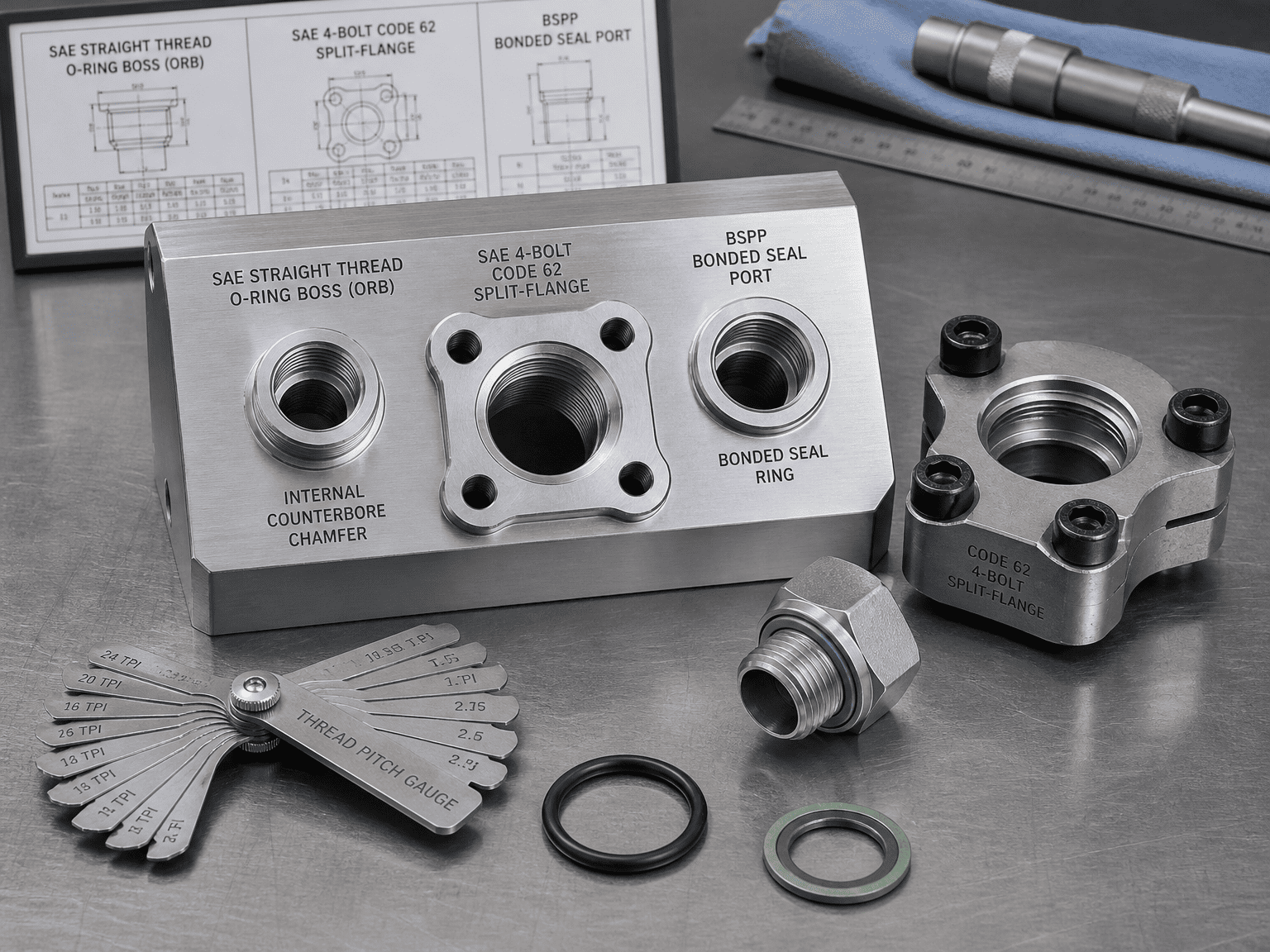

[SAE ORB (O-Ring-Boss)] ===> Leckagefreie radiale Elastomerdichtung; bevorzugt für bis zu 5.000 psi
[ SAE-4-Loch-Flansch] ===> Stark stoß- und vibrationsfest; am besten für >1" High-Flow-Ports geeignet
[BSPP (G-Gewinde)] ===> Verbunddichtring mit flacher Fläche; globaler ISO-Standard außerhalb Nordamerikas
[ NPTF (konisches Rohr)] ===> Metall-auf-Metall-Keilung; anfällig für Spannungsrisse und Hochdrucklecks
Wie es abdichtet: Gerade parallele UN/UNF-Gewinde sorgen für mechanische Klemmkraft, während ein Elastomer-O-Ring in einer innen bearbeiteten Senkungsfase sitzt.
Warum OEMs es bevorzugen: Es eliminiert das Risiko von Rissen durch zu starkes Anziehen, ermöglicht eine einstellbare 90-Grad-Winkelausrichtung mit Sicherungsmuttern und hält zuverlässig Drücke bis zu 5.000 psi (345 bar) ohne zu lecken.
Wie es abdichtet: Ein schwerer geteilter Flansch oder unverlierbarer Flansch klemmt einen flachen Flanschkopf, der einen O-Ring auf der Vorderseite enthält, direkt gegen denHydraulikzylinderGehäuse mit vier hochfesten Schrauben der Güteklasse 8.
Beste Anwendungen: Unverzichtbar für Anschlussgrößen von 1 Zoll und mehr an schweren Bergbaubaggern, Schrottballenpressen mit großer Tonnage und Mobilkränen. Es widersteht intensiven mechanischen Leitungsimpulsen und ermöglicht kompakte Leitungsanschlüsse ohne Beeinträchtigungen durch das Drehen des Schraubenschlüssels.
Wie es abdichtet: Parallele Gewinde mit einem Elastomer-Dichtungsring (Dowty-Unterlegscheibe) oder festgehaltenem O-Ring gegen eine punktförmige flache Oberfläche.
Beste Anwendungen: Der vorherrschende internationale Standard für europäische, asiatische und kommerzielle Exportausrüstung, der eine zuverlässige leckagefreie Abdichtung entsprechend SAE ORB bietet.
Der Fehlermodus: Konische Rohrgewinde beruhen auf einer Metallverformung entlang der Gewindeflanke. Bei Wärmeausdehnung, Druckstößen und Vibrationen wird Rohrspinnlösung ausgewaschen, was zu Undichtigkeiten führt. Durch zu festes Anziehen der konischen Anschlüsse wird der Anschlussvorsprung nach außen verkeilt, was häufig dazu führt, dass geschweißte Zylinderendkappen platzen.
Selbst wenn die Größe Ihres Anschlussgewindes mit dem Flussdiagramm übereinstimmt, können interne Geometriefehler Ihren Zylinder dennoch drosseln:
Die in diesem Leitfaden enthaltenen Empfehlungen zur Geschwindigkeit und Portgröße stellen branchenübliche Best Practices für die Technik dar. Für Anwendungen, die hochfrequente Servozyklen, Wasser-Glykol-Flüssigkeiten oder schwere Arbeitszyklen umfassen, wenden Sie sich an die Ingenieursspezialisten von HCIC, um eine vollständige numerische Strömungsmechanik (CFD) und Verteileroptimierung zu erhalten.
